Motore a ruota motore a bobina motore elettrico motore BLDC motore E-Bike Muti bobine

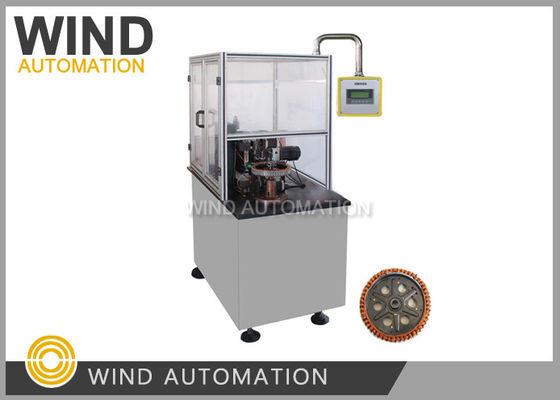

Bicicletta elettrica Hub ruota motore Stator Winder BLDC E-Bike Muti bobine di avvolgimento WIND-HMW-1M

Applicazione:

Bici elettrici, motore hub, motore a ruote, motore outrunner, motore BLDC

Vantaggi:

1- Sistema servo a tre assi, avvolgimento, indicizzazione, arrangiamento sono controllati da servomotore Mitsubishi

2Volante in avvolgimento veloce

3. grande statore esterno che copre lo statore esterno di diametro 198mm,266mm

4. servomotore a coppia costante, tensione costante

Dati tecnici:

Stator Slots: Nessun requisito

Diametro esterno dello statore:198 mm, 226 mm, 262 mm

Via di contorno:

Altura dell'armatura: 14-30 mm

Diametro del filo: 0,3-0,6 mm

Numero di fili: 1-13 pezzi

Pressione della sorgente d'aria:0.4-0.7MPa

Tensione di alimentazione: 3 fasi 380V±10% 50Hz

Potenza: circa 3 kW

Configurazione principale:

Domanda e risposta:

1.Come fa la bobina l'indicizzazione: manualmente o automaticamente?

    Automaticamente con servo dispositivo Mitubishi

2.Come viene fissato lo statore durante il processo di avvolgimento?

    Caricare manualmente lo statore sull'albero e premere con copertura

3.Qual è la gamma di diametri del filo di rame che la vostra macchina può utilizzare (minimo e massimo)?

    0da 0,3 mm a 0,51 mm

4Qual è la gamma di lunghezze di impilazione che la bobina può operare?

    altezza della pila dello statore del motore della macchina di avvolgimento delle ruote standard 10 mm ~ 30 mm,

20 mm~50 mm (ad hoc)

5.Il processo di avvolgimento è automatico o manuale?

    Automaticamente con servo dispositivo Mitubishi

6.È possibile premere e compattare il filo di rame durante o dopo l'avvolgimento?

    Compattare il filo dopo il processo di avvolgimento con una macchina separata

7.La macchina ha qualche limitazione nella dimensione della larghezza della fessura aperta?

   Min. larghezza della fessura aperta>1,8 mm, in Cina la larghezza della fessura aperta è di solito di 2 mm, 3 mm

8.Qual è l'altezza della macchina rispetto all'area di lavoro dell'operatore?

Altezza di funzionamento della bobina 750 mm

9.C'e' qualche sensore nella macchina per controllare se il cablaggio e' corretto?(ad es. sensore per il

controlloseIl filo è rotto?

    Pausa della macchina e allarme in caso di rottura del filo

10Avete macchine per testare il motore della ruota dopo averlo avvolto?

    Sì, macchina di prova separata

11.Come metti la parte sulla macchina prima e dopo l'avvolgimento?

E' un motore a ruote pesante di circa 15 kg.

Non abbiamo gestito uno statore cosi' pesante.Stagiazione manuale di carico/scarico superiore a 5 kg

Ad esempio, un statore motore ruota OD da 198 mm pesa circa 2KGS
