Armature Hairpin Forming Coil Winding Machine Coil Maker Starter per il motore di fissaggio
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Tipo di avvolgimento della bobina: | Fabbricazione di bobine per motori di avvio a corrente continua | Tipo di filo: | Conduttore a filo rotondo o a filo piatto |
|---|---|---|---|
| Conduttore rotondo piatto: | Induzidos Formaggio a carica | STAZIONE: | Una stazione di lavoro comprende l'allineamento, la depurazione dello smalto, l'alimentazione, il ta |
| Colore della macchina: | Bianco o richiesto per cliente | Dopo le vendite: | Ingegneri disponibili per il servizio di macchine all'estero |
| Evidenziare: | bobinatrice della bobina del motore,bobinatrice automatica della bobina |
||

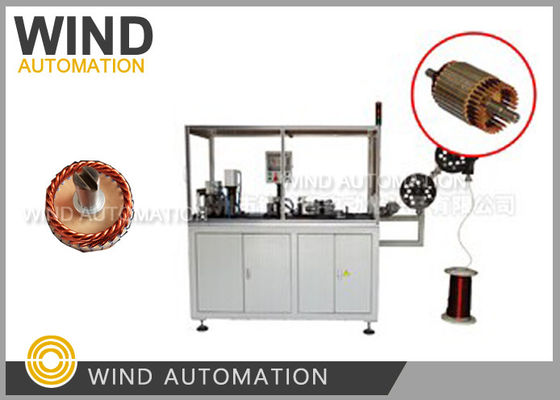

Macchina di avvolgimento per motore di avvolgimento WIND-AWF
Applicazione:
Produzione di motori di avvio, armature di motori di pompe ad olio, conduttori di filo di rame rotondo
Vantaggi:
1- Una macchina comprende allineamento automatico, smalto, alimentazione di carico,
taglio e modellazione, scarico, non è necessario utilizzare più macchine e
non è necessario che l'operatore trasferisca tra le macchine di fabbricazione serverali
2. lunghezza dello smalto peeling può essere impostato con precisione e con allarme di rilevamento
3Parte di un marchio noto, tra cui il dispositivo a due servos,Mitsubishi PLC assicurare la qualità di formazione conduttore
Parametro:
tensione: 380V
Pressione: Min 0,5Mpa
Diametro del filo da 1,8 mm a 3,4 mm (AWG8~AWG13)
Lunghezza di alimentazione del filo: 0 ~ 250 mm (0 ~ 9,8 ')
Efficienza: 2,3 s/pc
Potenza: 500 W
Peso: circa 700 kg
Dimensione: 1700 mm*600 mm*1650 mm
Numero NCM / codice SA: 8479811000
Il processo di formazione del perno per l'armatura di avvio è uno dei processi di fabbricazione dell'armatura e le informazioni seguenti
sono tenuti a verificare quando si invia una richiesta
|
1Disegno del conduttore a forma |
Per verificare la dimensione del conduttore e l'angolo di dimensione R
|
|
2Disegno di laminazione dell'armatura |
Per verificare l'adpation del filo formato che verrà inserito
di larghezza inferiore o uguale a 50 mm
|
|
3. campione di armatura con forma
filo inserito
|
Controllare e produrre attrezzature secondo il campione effettivo
|
Clicca sull'immagine qui sotto per vedere il video
Potrebbe interessarvi anche la seguente macchina per la produzione di armature di avvio
Macchine per inserire le fessure a 1 armatura
Macchina per formare fili a due giri.
Macchina per la torsione della testa a 3 armature.
Macchine per il taglio a commutazione automatica
Macchina per il taglio a 5 fili di filo in eccesso.
