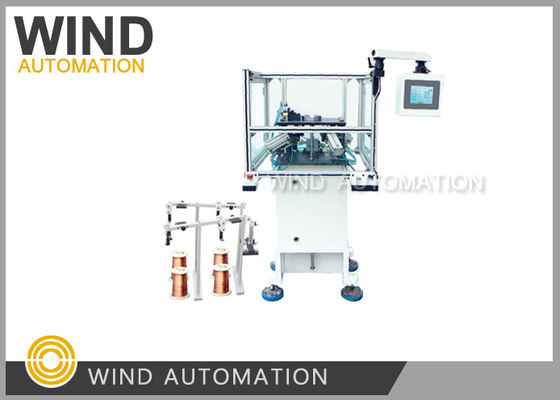

Macchina di avvolgimento a aghi a quattro ugelli statore per 4 poli Motore BLDC ombreggiato
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Condizione: | Nuovo | Certificato: | CE |
|---|---|---|---|
| Posto di lavoro: | Posto fisso | Tipo di automazione: | Completamente automatico |
| Colore della macchina: | Bianco o richiesto per cliente | Dopo le vendite: | Ingegneri disponibili per il servizio di macchine all'estero |
Macchina di avvolgimento a aghi a quattro ugelli statore per 4 poli Motore BLDC ombreggiato
La bobina WIND-1A-TSM è adatta per il motore a 4 poli a polo ombroso per fare il bobinaggio.
In base al modo di avvolgimento dello statore, diversi tipi di avvolgitore a ago possono avere uno,
Due, tre...4 aghi
Per lo statore a 4 poli, di solito suggeriamo al cliente con 4 aghi bobinatrice WIND-1A-TSM,
si può ottenere lo statore veloce anche ci saranno 4pcs di iniziare il filo e 4pcs di terminare il filo necessario essere
collegato,
L'ago è azionato da un dispositivo di rotazione delle camme che azionano il mandrino di avvolgimento,
La macchina WIND-1A-TSM principali componenti elettrici come Mitsubishi PLC, Embedded uomo - macchina
interfaccia, cilindro Airtac e così via hanno il marchio CE,
e abbiamo esportato in Europa società come la Francia, la Romania e così via,
Posso sapere il motivo per cui preferiresti un ago o due aghi, è a causa del filo ponte mostrato su
Una foto?
Il tipo di macchina di base WIND-1-TSM con 1 ago è destinato alla produzione di prototipi di statori con piccole
quantità,
Può avvolgere lo slot uno per uno, e si può avere bisogno di mettere il filo ponte a mano se si utilizza il tipo
WIND-1-TSM come il vostro statore di isolamento cappa interferire la macchina posto cavo ponte automaticamente,
I poli del motore a induzione a poli ombreggiati sono costituiti da 4 fessure, che sono tagliate attraverso le laminazioni.
La parte più piccola del palo a fessura viene cortocircuitata con l'aiuto di una bobina.Le bobine sono costituite da:
filtro di rameQuesta bobina è conosciuta come bobina di ombra.
Wind Automation fornisce anche al cliente un servizio personalizzato, se lo statore oltre la specifica elencata colpisce.
(1) Specifica
| Diametro del filo | 00,08 ~ 1,00 mm |
| Identificatore dello statore | 15 ~ 65 mm |
| Lunghezza della pila | 7 ~ 90 mm |
| Girare No. | 0~9999 |
| Movimento | Passo a passo/Auto |
| Numero di slot | 4 (su misura) |
| Fonte di aria | 5 ~ 7 kg/cm3 |
| Potenza | 2 kW |
| Fornitore di alimentazione | AC 220 V, 50/60HZ |
| Peso | 450 kg |
| Dimensione | 1550x900x1450 mm |
(2)Applicazione
Adatto per il motore a 4 poli a pole shaded per l'avvolgimento.
(3)Configurazione della macchina
Mitsubishi PLC
Dispositivo touch
Cisterna AIRTAC
Motore a passo ad alta potenza
Sistema di lubrificazione
4 set di sistemi di fissaggio e taglio automatici del filo
(4) Caratteristiche
Avvolgimento ad alta velocità di un ago
funzionamento completamente programmabile
Livello di qualità elevato del processo di avvolgimento dell'ago
A seconda delle specifiche del cliente.
Altri apparecchi per la produzione di calzature
Cambio rapido degli utensili
|
Applicazione automatica della macchina di avvolgimento degli aghi dello statore
|
Avvolgimento dello statore del motore a quattro poli |
|
Fuoco 4pcs
|
4 poli di vento allo stesso tempo a 400 giri/minuto, Ci saranno 4 fili fissi e 4 fili terminali, Per le curve n. 750, il diametro del filo SWG35, 0,2 mm, statore a palo ombreggiato, il tempo di ciclo è di 2 minuti
|
|
4 pioli di avvolgimento dell'ago dello statore |
Macchina dedicata per motore a quattro poli con ombra
avvolgimento dello statore
|
Vantaggi:
1. Vento 4 slot per volta, veloce
2. avvolgimento automatico, taglio automatico di quattro pali alla volta
3.4 set di pinze automatiche e dispositivo di taglio del filo, motore a stazza ombra di vento 4 slot contemporaneamente,
e tagliare i fili automaticamente
che ha la bobina è chiamata la parte ombreggiata e l'altra parte del palo è chiamata parte non ombreggiata.
Campione necessario per il costruttore della macchina di avvolgimento del motore:
1. campioni di statore stack ciascuno 5pcs
2. calibro del filo di rame per 1 roto
3Disegno per la laminazione dello statore e disegno per l'avvolgimento
Clicca sull'immagine qui sotto per vedere il video
