6 poli BLDC In-Slot Motor Stator Needle Winding Machine Avvolgimento interno
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Condizione: | Nuovo | Certificato: | CE |
|---|---|---|---|
| Posto di lavoro: | Posto fisso | Tipo di automazione: | Completamente automatico |
| Colore della macchina: | Bianco o richiesto per cliente | Dopo le vendite: | Ingegneri disponibili per il servizio di macchine all'estero |
| Evidenziare: | Argano dell'ago,bldc avvolgitore |
||

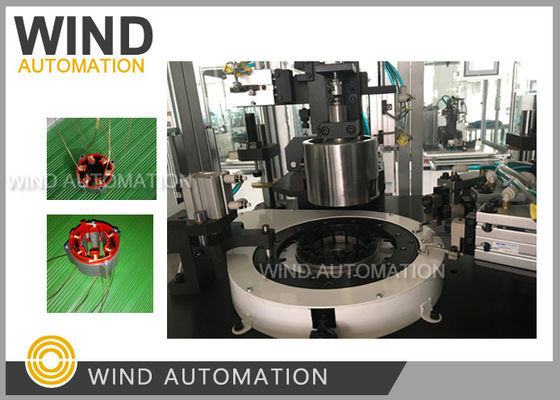

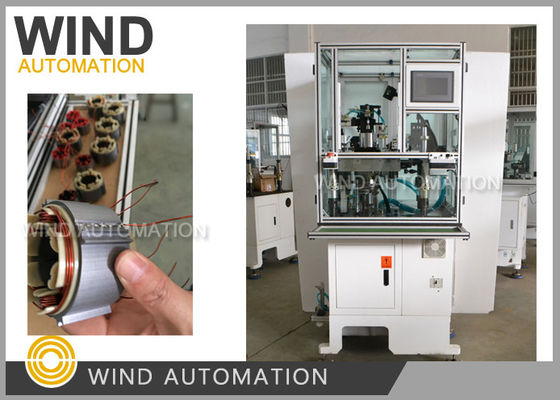

6Poles BLDC In-Slot Motor Stator Needle Winding Machine Avvolgimento internoWIND-3A-TSM
Applicazione:
6 poli, 9 poli, 12 poli o 18 poli Motore a 3 fasi senza spazzolavia di avvolgimento di tre fasi ABC
Dovrebbe essere lo stesso.
Copertura Compressore di aria condizionata, Compressore di frigorifero,
WApplicazione per l'automobile, motore di pompa a combustibile.
Vantaggi:
|
Statore durante l'avvolgimento |
Stator è stazionario durante l'avvolgimento che non colpire l'ugello
|
|
Indicatore del filo |
Ampia gamma di adattamento del filo di rame da0.08~1.2 mm (AWG17~AWG39)
con una larghezza di 20 mm o più ma non superiore a 20 mm,
|
|
Una stazione |
Tre ugelli che si avvolgono contemporaneamente fungono da avvolgitore di statore a tre stazioni e
Allo stesso tempo, uno degli avvolgitori dello statore non ha problemi di sincronizzazione.
|
Caratteristica:
Macchina di avvolgimento dello statore senza spazzola WIND-3-TSME' progettato per produrre uno statore multipolare.
La sua pista di avvolgimento è a forma quadrata, l'ago si muove solo verticalmente, gli statori sono posizionati su uno strumento rotante
per l'indicizzazioneil tator è fermo durante l'avvolgimento
La macchina di avvolgimento esegue automaticamente l'arrangiamento e l'avvolgimento dei fili allo stesso tempo.
È la macchina di avvolgimento aghi più venduti durante gli avvolgitori statore serie WIND-TSM
Parametro:
Diametro del filo:0.08~1.2 mm (AWG17~AWG39)
Identificatore dello statore:15~65mm
Lunghezza del nucleo:7-110 mm
Girata n. 0-99999
Opzione di funzionamento: a passo/automatico
Palle statore: 6 poli, 9 poli, 12 poli, 18 poli (Customiz)di)
Pressione dell'aria: 5-7 kg/cm2
Potenza: 2 kW,AC220V 50/60Hz
Peso: circa 450 kg
Dimensioni: 1600 (L) x 1100 (W) x 1400 (H) mm
La macchina di avvolgimento automatica senza spazzole WIND-TSM è adatta per l'avvolgimento di vari
Il filo smaltato è avvolto direttamente sul nucleo della bobina.
Il metodo tradizionale di avvolgimento della bobina dello statore e il metodo di inserimento degli avvolgimenti, risparmia il costo del
il filo smaltato e aumenta il numero di bobine (in relazione alla velocità di riempimento degli slot del motore elettrico).
Il flusso magnetico aumenta la potenza del motore.
L'operatore ha solo bisogno di effettuare il processo di avvolgimento, di indicizzazione, di arrotondamento, di taglio e di altri processi.
Il lavoro di raccolta e posizionamento dello statore, che riduce l'intensità del lavoro dell'operatore e raggiunge
La macchina ha inoltre una caratteristica funzionale significativa.
movimento in base al parametro di impostazione, in modo che il pacchetto filo di ferita è compatto, pulito e bello
Guarda.
| Lista delle parti WIND-3A-TSM | |||
| Parti e accessori | Nome | Spec. | Qu'è? |
| 1 | cintura a fusione | HTD8M-776 | 1pc |
| 2 | Cintura di arrangiamento | HTD8M-624 | 1pc |
| 3 | Cintura | HTD5M-825 | 1pc |
| 4 | Fusibili | RTcomunicazione | 2 pezzi |
| 5 | Fusibili | RTcomunicazione | 2 pezzi |
| 6 | Interruttore magnetico | Altre informazioni: | 1pc |
| 8 | Ruota di ceramica | ¥4 | 1pc |
| Strumenti: | |||
| 1 | chiave inglese Allen | 8 pezzi | 1 set |
| 2 | chiave inglese a punta aperta | 13-16 mm | 1pc |
| 3 | Serramotore di parole | 4 pollici | 1pc |
| 4 | Serratura Phillips | 4 pollici | 1pc |
| 5 | - La chiave inglese. | 8 pezzi | 1 set |
| 6 | Scatola degli attrezzi | 1pc | |
| 7 | Pieghe diagonali | 1pc | |
| Parte personalizzata | |||
| 1 | Nozzolo | 1pc | |
Clicca sull'immagine qui sotto per vedere il video
