Motore a corrente continua armamento commutatore saldatura saldatura fusione macchina stacking a caldo macchina

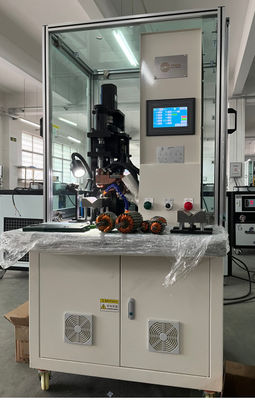

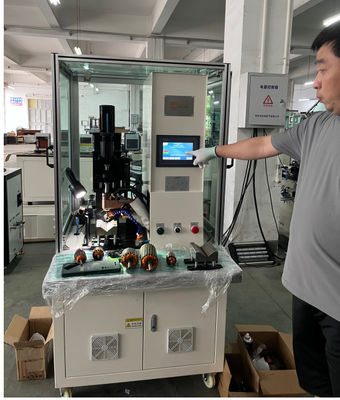

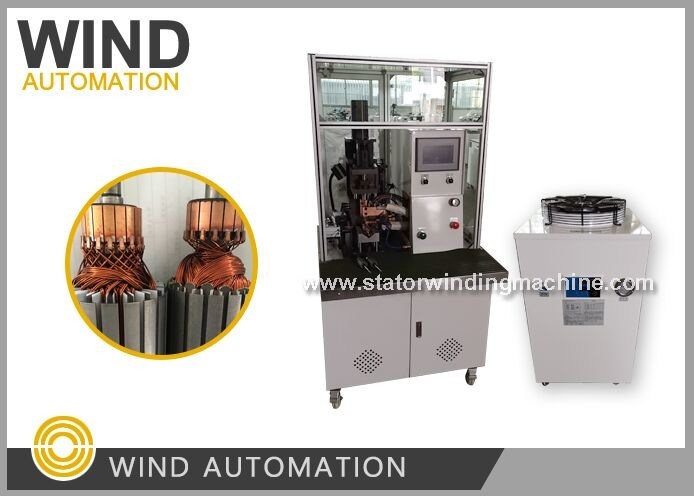

Macchina di saldatura a punto di alimentazione in corrente continua per commutatori di armatura con fusione a caldo WIND-DC-CW003

(1)Applicazione:

Armatura del motore PMDC con commutatore a gancio, commutatore a rialzo

(2)Vantaggi:

(3)Domanda e risposta della saldatrice a fusione:

1- Sono regolabili la corrente e il tempo di ciascun segmento?

--- Penso che la sua domanda riguarda il raggiungimento di una qualità di fusione uniforme e costante per ogni segmento,

La macchina di alimentazione a corrente continua con corrente di uscita di alta richieste è uniforme e costante, può assicurarsi anche la qualità di saldatura,

Sulla schermata di impostazione dei parametri della macchina, sono presenti 6 sezioni di impostazione della corrente di saldatura e dell'orario per l'armatura con molti ganci come 63 ganci,

e per un commutatore 24 gancio si può dividere il parametro di saldatura a 3 fasi impostando Bar. no. come 1 + 22 + 1 = 24 o dividere l'impostazione per impostare 1 + 1 + 1 + 2 + 3 + 16 = 24

tenendo conto del tempo di riscaldamento per la barra elettrica e della situazione attuale,

Nella produzione reale, un utente ha appena impostato il numero della barra nella sezione 1 come 24,

2- Come viene controllata la distanza degli elettrodi?

--- La distanza suggerita è di circa 1,5 mm a 2 mm, dovrebbe essere superiore a 1 mm nel caso in cui il commutatore OD hanno qualche differenza

Si può verificare da un 1.5 mm di spessore commidity come un manometro di spina

3- C'è un righello per misurare e riprodurre questa distanza?

--- Non ancora la regolata, basta osservare l'operatore,

4- Come viene regolata e controllata la pressione applicata dall'elettrodo al gancio?

--- con diverse dimensioni di molla di pressione la pressione può essere regolata, per il controllo grezzo con molla, per il controllo leggero con vite sopra

e ultimo tipo WIND-TMI-3 con servomotore per regolare la pressione

5- C'è una cella di carico per controllare questa pressione?

--- Non ancora

macchina di pressatura idraulica e servo per commutatori Wind Automation,

il posizionamento dell'albero ha questo tipo di cella di carico che può controllare e mostrare la pressione,

Applicheremo questo alla nuova macchina di fusione WIND-TMI-3 con servo dispositivo di pressione più tardi,

Questo sarà applicato agli utenti locali che hanno richiesto prima

6- Come viene controllata la corrente di fusione, è mantenuta costante?

--- La corrente costante di fusione è controllata dalla tensione

7- Quali sono le fasi del ciclo di fusione, come viene regolato ogni parte di questo ciclo? (Molto importante)

--- ciclo di fusione è elettrodo toccare il gancio del commutatore, quindi premere il gancio del commutatore, mantenendo la pressione e rilascio

Si prega di verificare il grafico del ciclo di fusione sulla foto allegata

Questo ciclo è legato a quattro fattori:

l'elettrodo e il gancio del commutatore in contatto con l'area di superficie, valore della pressione, tenuta del tempo di pressione, tensione di fusione

Si può ottenere un ciclo migliore con il lavoro di squadra di questi quattro fattori,

Il tempo di ciclo di WIND-TMI-3 può raggiungere è di 0,4 secondi per slot, più veloce in Cina motore armatura fusione macchine fino ad ora

Alta frequenza 15KHz assicurare la corrente continua di uscita pura, mentre alcune macchine di fusione 2KHz, 4KHz non alta frequenza

La corrente costante può assicurarsi fusione di ogni segmento senza esitazione, in modo da alimentazione DC è più veloce e risparmiare energia elettrica

8- C'è qualche segnale di avvertimento per una cattiva fusione?

--- Sì, la macchina ha questa funzione

(4)Parametro della macchina di fusione:

Diametro del filo: 0,01~1,2 mm

OD dell'armatura: 20~100 mm

Altezza dell'armatura:10~100 mm

Commutatore OD:8~70mm

Fonte d'aria: 5-7 kg/cm2

Potenza di saldatura: 10~30KW

3 fasi AC 380V da 50 a 60 Hz

Peso: circa 350 kg

Fornitore di alimentazione a fusione: Wind Automation auto-sviluppato ad alta frequenza 15KHz, 500~5000A

Sistema di controllo: Japan Mitsubishi PLC

Controllo dell'indicizzazione: Giappone Mitubishi servo positioning system 7' touch screen

(5)Caratteristica:

1) Commutatore di saldatura a punto del conduttore della macchina di incasso a caldo Fusione per filo sottile o grande Alta frequenza

saldatura da inverter e commutatore ad impilamento a caldo con filo piccolo grande filo sottile e grande, con separato

dispositivo di raffreddamento dell'acqua (agisce come condizionatore)

2) L'operazione di saldatura è correlata al tarea della barra di ungsten, pressione, tempo di saldatura, valore di corrente di tensione

3) OD dell'armatura, la dimensione dell'albero è correlata all'apparecchio

Intervallo normale di OD dell'armatura 20~60 mm

Forno inferiore a 160 mm Dimensione del pozzo

FAQ della macchina di fusione (Come selezionare una macchina di fusione di saldatura ad accoppiamento caldo adatta)

1. Sono regolabili la corrente e il tempo di ciascun segmento?

La sua domanda riguarda il raggiungimento di una qualità di fusione uniforme e costante per ogni segmento,

La macchina di alimentazione a corrente continua con corrente di uscita di alta richieste è uniforme e costante, può assicurarsi anche la qualità di saldatura,

Sulla schermata di impostazione dei parametri della macchina, sono presenti 6 sezioni di impostazione della corrente di saldatura e dell'orario per l'armatura con molti ganci come 63 ganci,

e per un commutatore 24 gancio si può dividere il parametro di saldatura a 3 fasi impostando Bar. no. come 1 + 22 + 1 = 24 o dividere l'impostazione per impostare 1 + 1 + 1 + 2 + 3 + 16 = 24

tenendo conto del tempo di riscaldamento per la barra elettrica e della situazione attuale,

Nella produzione reale, un utente ha appena impostato il numero della barra nella sezione 1 come 24,

       2Come si controlla la distanza degli elettrodi?

La distanza suggerita è di circa 1,5 mm a 2 mm, dovrebbe essere più di 1 mm nel caso in cui il commutatore OD hanno qualche differenza

Si può verificare da un 1,5 mm di spessore commidity come un

3Come viene regolata e controllata la pressione applicata dall'elettrodo al gancio?

Con le diverse dimensioni della molla di pressione la pressione può essere regolata, per un controllo grezzo con molla,

per un leggero controllo con una vite sopra

4.C'e' una cella di carico per controllare questa pressione?

Sì, è vero.

Wind Automation idraulica e servo macchina di stampa per il commutatore, posizionamento dell'albero hanno questo tipo di cella di carico che può controllare e mostrare la pressione,

Applichiamo questo alla nuova macchina di fusione WIND-TMI-3 con servo dispositivo di pressione,

Questo sarà applicato per il costruttore di motori locale che ha richiesto prima

5Quali sono le fasi del ciclo di fusione, come viene regolato ogni parte di questo ciclo?

Ciclo di fusione è elettrodo toccare il gancio del commutatore, quindi premere il gancio del commutatore, mantenendo la pressione e rilascio

Si prega di verificare il grafico del ciclo di fusione sulla foto di impostazione di saldatura

Questo ciclo è legato a quattro fattori:

l'elettrodo e il gancio del commutatore che contattano la superficie del volto,

valore di pressione, tenuta della pressione, tensione di fusione

Si può ottenere un ciclo migliore con il lavoro di squadra di questi quattro fattori,

Alta frequenza 15KHz assicurare la corrente continua di uscita pura, mentre alcune macchine di fusione 2KHz, 4KHz non alta frequenza

La corrente costante può assicurarsi fusione di ogni segmento senza esitazione, in modo da alimentazione DC è più veloce e risparmiare energia elettrica

6.C'e' qualche segnale di avvertimento per una cattiva fusione?

Sì, la macchina ha questa funzione
