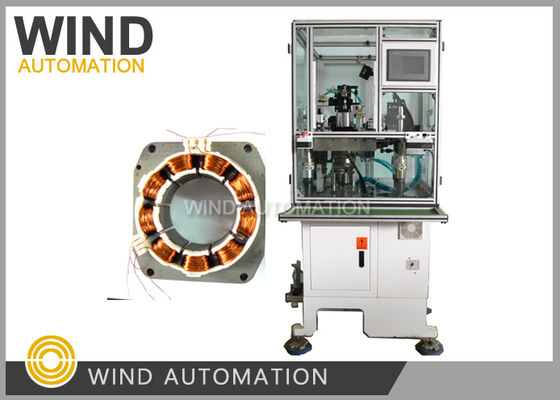

Muti Pole BLDC Motor Winding Machine più veloce di un avvolgitore a tre teste
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Condizione: | Nuovo | Certificato: | CE |
|---|---|---|---|
| Stazione di lavoro: | Stazione unica | Velocità di avvolgimento: | 300 RPM a 500 RPM in base al calibro del filo |
| Tipo automatico: | Completamente automatico | Colore della macchina: | Bianco o per cliente requisito |
| Dopo venditeVelocità del vento: | Ingegneri disponibili per la manutenzione dei macchinari all'estero | ||
| Evidenziare: | Argano dell'ago,Bobinatrice dello statore del motore |
||
Muti Pole BLDC Motor Stator Needle Winding Machine più veloce di tre testeVentilatore WIND-3A-TSM
Applicazione:
Statori BLDC a avvolgimento ad ago della macchina da cucire,compressore di aria condizionata, frigorifero
compressore, pompa d'acqua per applicazioni automobilistiche, motore a pompa di carburante a 6 poli, 9 poli, 12 poli o
18 poli
Vantaggi:
|
Veloce come tre teste che si avvolgono
macchine |
3 aghi di vento 3 slot allo stesso tempo,
più largo può terminare l'avvolgimento in3 volte per lo statore BLDC a 9 poli
|
|
Distanza di avvolgimento |
motore BLDC a 3 fasi con lo stesso modo di avvolgimento per ciascuna fase,
Soprattutto adatto a fili di spessore di circa 0,8 mm (AWG20)
|
|
Applicazione motoria |
Macchina da cucire, compressore di aria condizionata, frigorifero
compressore, pompa dell'acqua, pompa del carburante
|
Caratteristica:
Macchina di avvolgimento dello statore senza spazzola WIND-3A-TSMè progettato per la produzione di statori multipoli a 3 fasi
Il suo percorso tortuoso ha forma quadrata,Fa il riavvolgimento dei fili e l'arrangiamento allo stesso tempo e automaticamente.
L'avvolgimento degli aghi, l'arrangiamento, l'indicizzazione, il posizionamento del filo ponte, i fili tagliati sono completamente automatici.
Parametro:
Diametro del filo:0.08~1.2 mm (AWG17~AWG39)
Identificatore dello statore:15~65mm
Lunghezza del nucleo:7-110 mm
Girata n. 0-99999
Opzione di funzionamento: a passo/automatico
Poli di statore: 6 poli, 9 poli, 12 poli, 18 poli (Customizzato)
Pressione dell'aria: 5-7 kg/cm2
Potenza:2KW, AC220V 50/60Hz
Peso: circa 450 kg
Dimensioni: 1600 (L) x 1100 (W) x 1400 (H) mm
Domanda e risposta:
1. Quale tipo di avvolgimento dell'ago dello statore sceglieremo per lo statore nel disegno allegato?
La macchina di avvolgimento WIND-3A-TSM con servo-dispositivo di indicizzazione dell'array di avvolgimento
e angolo dispositivo swing cam è molto adatto per avvolgimento statore metioned in disegno,
E'molto stabile nell' avvolgimento di fili grandi e piccoli, sollevamento o leggeri statori del compressore del motore BLDC.
2.Puoi anche stimare il periodo di avvolgimento del nostro progetto,Quanti statori possiamo produrre?
in una solaUn'ora?
Secondo i vostri dati di avvolgimento, numero di curve 27, diametro del filo 0,8 mm,
la velocità di avvolgimento che suggeriamo è di 300 giri al minuto, e ci vuole circa 1 minuto per ottenere 1pc statore ferita,
In un' ora puoi avere più di 60 pezzi.
3Qual e' la lista dei materiali da fornire per la traccia della macchina?
Per la fabbricazione e la messa in servizio delle macchine sono necessari i seguenti campioni:
1- Stator stack 5pcs senza avvolgimento
2. statore della ferita 1pc
3Un filo di rame basta per avvolgere 15 statori.
Clicca sull'immagine qui sotto per vedere il video
Il motore BLDC è ampiamente utilizzato in elettrodomestici di uso quotidiano, industria automobilistica, aerospaziale, consumer
L'industria dell'elettronica, dell'elettronica medica, dell'automazione industriale e di altri dispositivi e strumenti.
In questo caso, il BLDC utilizza i commutatori elettronici direttamente senza utilizzare un pennello con un dispositivo meccanico
struttura.
Il BLDC ha molti vantaggi rispetto ai motori a spazzola, come:
1. Può ottenere migliori caratteristiche di coppia di velocità
2Risposta dinamica ad alta velocità
3. Alta efficienza
4. Lunga vita
5. basso rumore
6Alta velocità.
Inoltre, la coppia e il fattore di forma superiori del BLDC lo rendono più adatto per applicazioni in cui il motore è
La Commissione ha adottato un regolamento che stabilisce le norme applicabili ai prodotti di cui all'allegato II.
