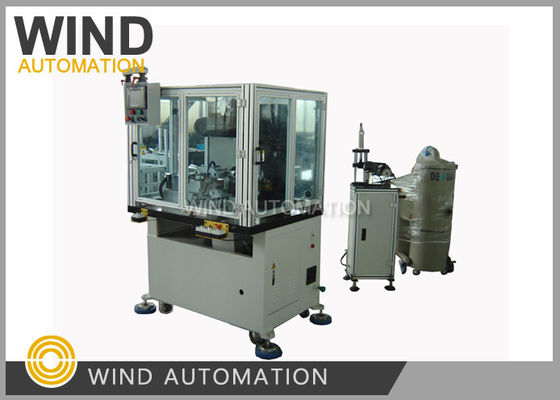

Armatura del motore a corrente continua doppio taglio commutatore superficie girante

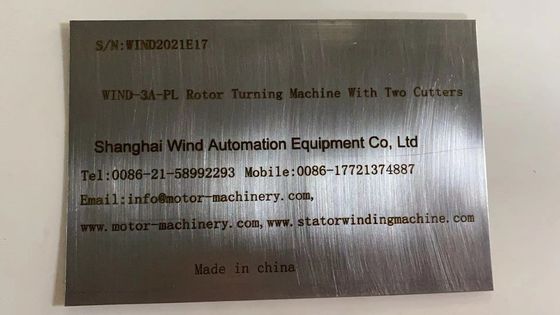

Armatura del motore a corrente continua doppio tagliatore commutatore superficie girante macchina di tornitura WIND-3A-PL

Applicazione:

Commutatore di armatura per motori PMDC, miscelatore, aspiratore, utensile elettrico, armatura per automobili

Girare e fresare la superficie del commutatore per lasciarlo lucidare e lucidare, girare e sbriciolare il commutatore

Il rimotore può aiutare il commutatore a funzionare bene con lo spazzolino di carbonio.

Vantaggi:

1.Precisi con controllo servo a tre assi

2. Due tipi di taglia possono impostare diverse direzioni di rotazione allo stesso tempo per

con un requisito elevato di rotazione della superficie del commutatore

3. acquisire una migliore rotondità del commutatore e una superficie luminosa che

può funzionare bene con spazzola al carbonio per ridurre scintille e rumore

Specificità:

Distanza tra i due punti di rotazione

(dipende dal materiale del commutatore dell'utente, dalla qualità dell'albero dell'armatura e dal cuscinetto) qualità della posizione)

Roughness: ≤Ra 0,4Dipende dalla qualità dell'armatura del cliente)

Armatura OD: Ф20~Ф82mm

Lunghezza dell'albero: 32~250 mm

Dottore: Ф3~Ф16 mm

OD del commutatore: Ф8~Ф40mm

Volume di taglio massimo: primo taglio attraverso taglio massimo 0,15 mmnella direzione di diametro del commutatore)

Intervallo di regolazione della velocità: 0~60Hz

Velocità di alimentazione del tagliatore in direzione Z: regolabile sul touch screen, regolabile senza passaggio

Velocità di ritorno del taglia-direzione Z: impostata sul programma

Velocità di alimentazione del taglia-direzione X: impostabile sul touch screen, regolabile senza passaggio

Velocità di ritorno del taglia-X: impostata sul programma

lunghezza di taglio in direzione Z: regolabile sul touch screen,

Max. può impostare 4 volte lunghezza di taglio diversa ((Max 30mm)

Direzione Z di marcia: massimo 50 mm

Efficienza di produzione: ciclo intero≤12 secondi/pcdoppio taglio)

Pressione dell'aria: 4-6 kg/cm2

Fabbricazione: giornale a forma di V di diamante

Potenza totale: 2,2 kW

Potenza della macchina: 50/60Hz AC230V±10%una sola fase)

Potenza della macchina di rimozione del foraggio: 50/60Hz AC230V±10%una sola fase)

Potenza dell'aspirapolvere: 50/60Hz AC380V±10%tre fasi)

Peso: circa 1.100 kg

Dimensioni della macchina: 1,100 mm x 1100 mm x 1,830 mm3

Macchine per la tornitura di superfici:

Girare l'area della pista spazzola commutatore è realizzato attraverso l'uso di uno strumento a punta di diamante

montato su una macchina di precisione guidata da un famoso servomotore giapponese Mitubishi A.C.

Girare e macinare la superficie del commutatore per farla lucidare e lucidare.
