Dettagli:
Termini di pagamento e spedizione:
|
Applicazione: | Motori a spazzola 12V, 24V a corrente continua | alimentazione in corrente continua: | Fornitore di alimentazione a corrente continua auto-sviluppato |
---|---|---|---|
Dimensione di fusione del cavo: | 0.01mm - 1.20mm per i tipi di armature | Dispositivo di raffreddamento di saldatura: | Con un dispositivo separato di raffreddamento ad acqua |
Adeguamento facile: | L'operazione e la regolazione di saldatura è facili per l'operatore | Gamma grande di saldatura del diametro di cavo: | 0.01mm - 1.20mm per i tipi di armature |
Peso lordo: | 662KGS, compreso il pallet di imballaggio | Qualità della fusione: | Corrente del fusibile, tempo del fusibile, pressione, resistenza di contatto |
Evidenziare: | saldatrice laser,macchina di saldatura a ultrasuoni |

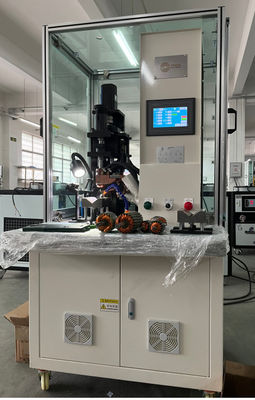

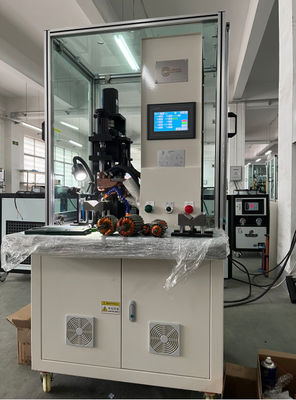

Macchina di saldatura a punto di alimentazione in corrente continua per commutatori di armatura con fusione a caldo WIND-DC-CW003
(1)Applicazione:

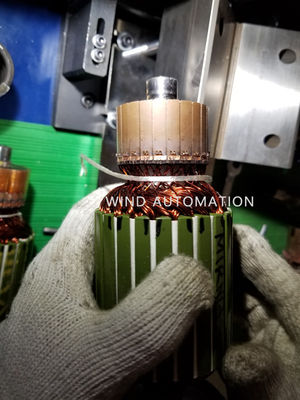

Armatura del motore PMDC con commutatore a gancio, commutatore a rialzo
(2)Vantaggi:
Garanzia della qualità della fusione |
Self-sviluppato alimentazione ad alta frequenza 15KHz assicurare costante
qualità di fusione
|
Ampia applicazione |
AcciaioAdaptazione della larghezza del filo da 0,01 mm~1,20 mm ((AWG44~AWG17)
|
Facile da usare |
Facile per l'operatore.
e WIND-DC-CW003 ottenere l'ordine più ripetuto tra le macchine di saldatura
|
(3)Storia di diventare un prodotto star:
Il primo utilizzatore delle due macchine di saldatura WIND-DC-CW003· era un costruttore di motori di auto che produceva
La maggior parte dei produttori di motori e fornitori di BMW e Volvo, hanno utilizzato macchine di saldatura importate dall'Italia e dall'Inghilterra e WIND-
DC-CW003 ha funzionato come macchina di riserva.
Lo stesso che una saldatrice importata e ordinato un altro 1pc tre anni dopo.
L'alimentazione ad alta frequenza da inverter a corrente continua è una tendenza nella saldatura dei commutatori, alcuni fornitori hanno detto di utilizzare
ad alta frequenza in realtà usano 2KHz, mentre Wind Automation può raggiungere 15KHz, con DC reale e puro
alimentazione che ottengano una qualità di saldatura costante!
(4)Parametro della macchina di fusione:
Diametro del filo: 0,01~1,2 mm
OD dell'armatura: 20~100 mm
Altezza dell'armatura:10~100 mm
Commutatore OD:8~70mm
Fonte d'aria: 5-7 kg/cm2
Potenza di saldatura: 10~30KW
3 fasi AC 380V da 50 a 60 Hz
Peso: circa 350 kg
Fornitore di alimentazione a fusione: Wind Automation auto-sviluppato ad alta frequenza 15KHz, 500~5000A
Sistema di controllo: Japan Mitsubishi PLC
Controllo dell'indicizzazione: Giappone Mitubishi servo positioning system 7' touch screen
(5)Caratteristica:
1) Commutatore di saldatura a punto del conduttore della macchina di incasso a caldo Fusione per filo sottile o grande Alta frequenza
saldatura da inverter e commutatore ad impilamento a caldo con filo piccolo grande filo sottile e grande, con separato
dispositivo di raffreddamento dell'acqua (agisce come condizionatore)
2) L'operazione di saldatura è correlata al tarea della barra di ungsten, pressione, tempo di saldatura, valore di corrente di tensione

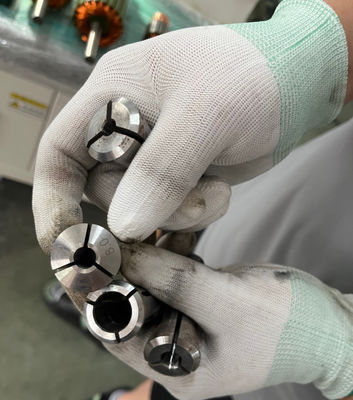

3) OD dell'armatura, la dimensione dell'albero è correlata all'apparecchio
Intervallo normale di OD dell'armatura 20~60 mm
Forno inferiore a 160 mm Dimensione del pozzo
FAQ della macchina di fusione (Come selezionare una macchina di fusione di saldatura ad accoppiamento caldo adatta)
La sua domanda riguarda il raggiungimento di una qualità di fusione uniforme e costante per ogni segmento,
La macchina di alimentazione a corrente continua con corrente di uscita di alta richieste è uniforme e costante, può assicurarsi anche la qualità di saldatura,
Sulla schermata di impostazione dei parametri della macchina, sono presenti 6 sezioni di impostazione della corrente di saldatura e dell'orario per l'armatura con molti ganci come 63 ganci,
e per un commutatore 24 gancio si può dividere il parametro di saldatura a 3 fasi impostando Bar. no. come 1 + 22 + 1 = 24 o dividere l'impostazione per impostare 1 + 1 + 1 + 2 + 3 + 16 = 24
tenendo conto del tempo di riscaldamento per la barra elettrica e della situazione attuale,
Nella produzione reale, un utente ha appena impostato il numero della barra nella sezione 1 come 24,
2Come si controlla la distanza degli elettrodi?
La distanza suggerita è di circa 1,5 mm a 2 mm, dovrebbe essere più di 1 mm nel caso in cui il commutatore OD hanno qualche differenza
Si può verificare da un 1,5 mm di spessore commidity come un
3Come viene regolata e controllata la pressione applicata dall'elettrodo al gancio?
Con le diverse dimensioni della molla di pressione la pressione può essere regolata, per un controllo grezzo con molla,
per un leggero controllo con una vite sopra
4.C'e' una cella di carico per controllare questa pressione?
Sì, è vero.
La nostra macchina idraulica e servo per il commutatore, posizionamento dell'albero hanno questo tipo di cella di carico che può controllare e mostrare la pressione,
Applicheremo questo alla nuova macchina di fusione con servo dispositivo di pressione più tardi,
Questo sarà applicato per il costruttore di motori locale che ha richiesto prima
5Quali sono le fasi del ciclo di fusione, come viene regolato ogni parte di questo ciclo?
Ciclo di fusione è elettrodo toccare il gancio del commutatore, quindi premere il gancio del commutatore, mantenendo la pressione e rilascio
Si prega di verificare il grafico del ciclo di fusione sulla foto di impostazione di saldatura
Questo ciclo è legato a quattro fattori:
l'elettrodo e il gancio del commutatore che contattano la superficie del volto,
valore di pressione, tenuta della pressione, tensione di fusione
Si può ottenere un ciclo migliore con il lavoro di squadra di questi quattro fattori,
Alta frequenza 15KHz assicurare la corrente continua di uscita pura, mentre alcune macchine di fusione 2KHz, 4KHz non alta frequenza
La corrente costante può assicurarsi fusione di ogni segmento senza esitazione, in modo da alimentazione DC è più veloce e risparmiare energia elettrica
6.C'e' qualche segnale di avvertimento per una cattiva fusione?
Sì, la macchina ha questa funzione
Clicca sull'immagine qui sotto per vedere il video
