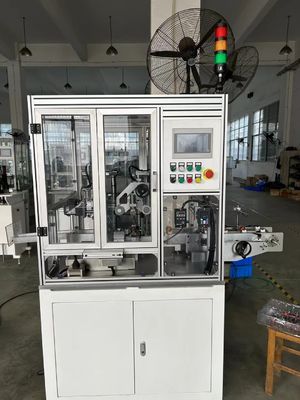

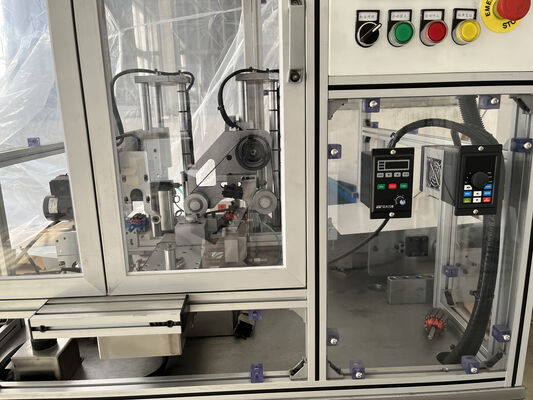

Macchina per la tornitura del commutatore di laminazione in linea di produzione automatica

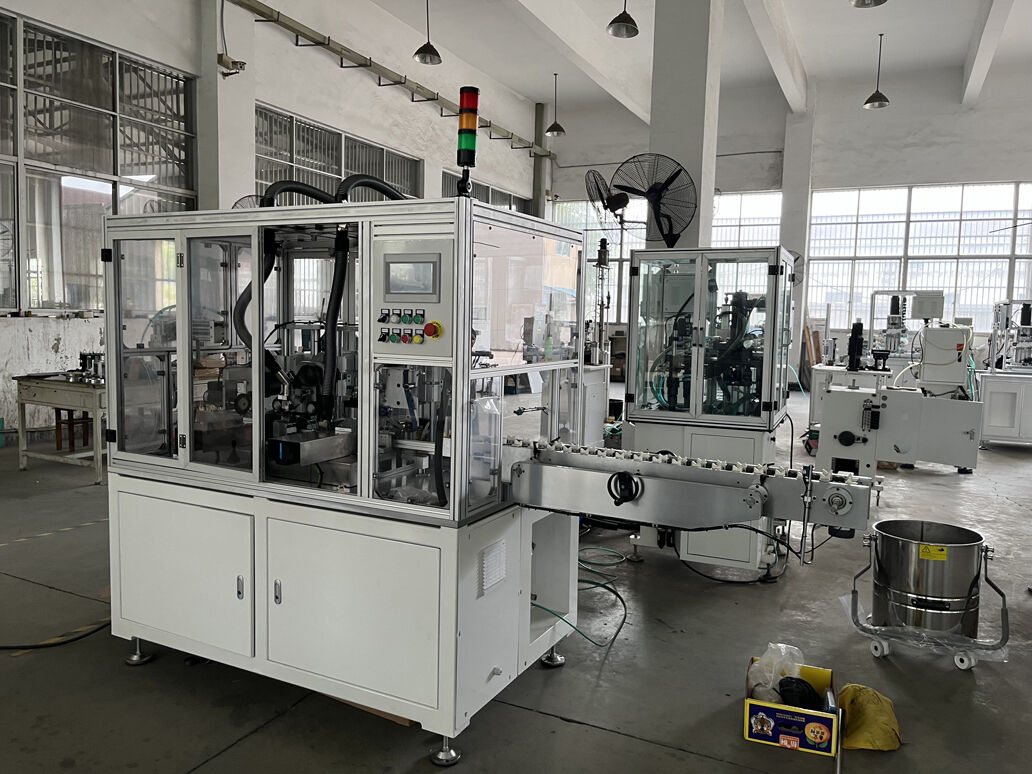

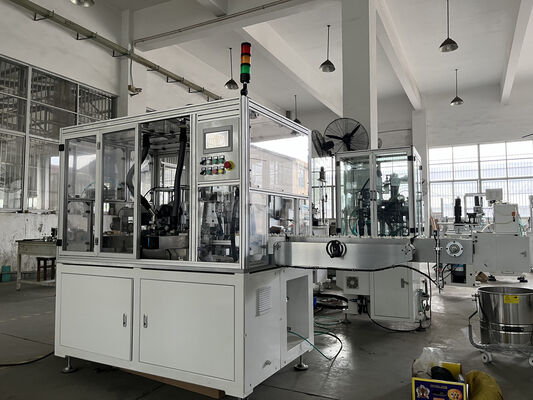

Linea di assemblaggio di armature Tornio automatico in linea con tornitura di lamierini, tornitura di collettori,

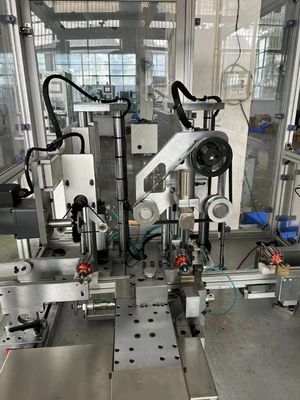

Lo scopo del tornio è di finire la zona della pista delle spazzole del collettore di piccoli motori a frazione di cavallo,

armature di motori, rotori di mini motori, collettori di armature di avviamento e così via,

Tornitura, fresatura, lavorazione di precisione della superficie del collettore per renderlolucido e brillante,

Ottenere una buona finitura superficiale adatta,microfinitura superficiale, oscillazione per funzionare bene con la spazzola di carbone del motore.

(1) Vantaggi competitivi del tornio a tre assi servoassistito 1.Precisione con controllo servoassistito a tre assi

2. Il più piccolo collettore gestito dalla macchina per tornitura di precisione del collettore tornito:

   Collettore di armatura di alzacristalli tornito OD 7mm, albero OD 3.0mm

3. Questa macchina tornitrice può lavorare con due utensili se necessario per diverse direzioni di tornitura

4. L'utensile di tornitura è in materiale diamantato, anche i portautensili e le placchette possono essere realizzati su misura

     per la tornitura di materiali speciali diversi dal rame, dall'alluminio

(2)

Configurazione della macchina tornitrice per collettoriSistema servo MITSUBISHI asse Z (lunghezza di tornitura)

Sistema servo MITSUBISHI asse X (profondità di tornitura)

Sistema servo MITSUBISHI asse Y (braccio di pressione)

Touch screen: MITSUBISHI

Vite a ricircolo di sfere TBI Taiwan

Cilindro Airtac Taiwan

(3)

Specifiche della macchina tornitrice di precisioneRotondità del collettore: ≤0.0035mm

(dipende dal materiale del collettore dell'utente, dalla qualità dell'albero dell'armatura e dalla qualità del cuscinetto)

Rugosità: ≤Ra 0.4 (dipende dalla qualità dell'armatura del cliente)

OD armatura: Φ20~Φ100mm (lato collettore < 100mm)

Lunghezza albero: 32~250mmOD albero: Φ3~Φ25mm

OD collettore: Φ4.3~Φ50mm

Velocità di avanzamento utensile asse Z: impostabile sul touch screen, regolabile stepless

Velocità di ritorno utensile asse Z: impostata nel programma

Velocità di avanzamento utensile asse X: impostabile sul touch screen, regolabile stepless

Velocità di ritorno utensile asse X: impostata nel programma

Lunghezza di taglio asse Z: impostabile sul touch screen, Max. 4 lunghezze di taglio diverse (Max 30mm)

Corsa asse Z: Max 80mm

Efficienza di produzione: ciclo completo ≤12sec/pz (doppio taglio)

Pressione aria: 4~6kg/cm2

Fissaggio: perno a V diamantato

Potenza totale: 2.5KW

Potenza macchina: 50/60Hz AC220V±10% (monofase)

Potenza macchina sbavatura: 50/60Hz AC230V±10% (monofase)

Potenza aspiratore: 1.5KW, 50/60Hz AC380V±10% (trifase)

Peso: circa 1.100Kg

Dimensioni macchina: 1.300mm x 900 mm x 1600mm3
