Macchina automatica di formazione di bobine di armatura con sistema di avvolgimento in stile giapponese
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Tipo di avvolgimento della bobina: | Armatura di avvolgimento del filo di cinta | Tipo di motore: | Strumento elettrico, trapano, martello, ranhura, commutatore a scanalatura |
|---|---|---|---|
| Metodo d'avvolgimento: | Rivestimento a doppio volante | STAZIONE: | Una stazione due piloti |
| Colore della macchina: | Bianco o richiesto per cliente | Dopo le vendite: | Ingegneri disponibili per il servizio di macchine all'estero |
| Numero NCM / codice SGS:: | Macchine per avvolgere la bobina 8479811000 | ||
| Evidenziare: | Carta dell'isolamento del motore,macchine per inserimento |
||

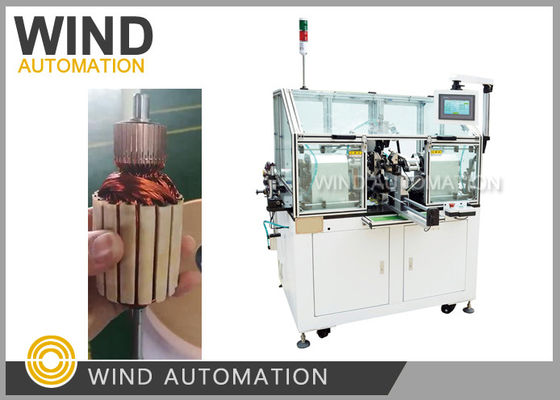

Macchina di formazione automatica di bobine di armatura con sistema di avvolgimento in stile giapponese WIND-ST-TD2B
(1)Applicazione
Tipo a fessura, avvolgimento dell'armatura PMDC del commutatore riser
(2)Vantaggi competitivi
1. commutatore a fessura risparmiare filo di rame, armatura bobina di formazione macchina risparmiare costi di manodopera
2. più grande maniglia di filo di calibro AWG16 (1.35mm) armatura
3.Non è necessario lavorare con una macchina speciale per il commutatore
4. 98% di rendimento superiore garantito quando la qualità del commutatore slot è buona
5Fino ad ora è la migliore macchina in Cina per avvolgere armature di tipo slot
(3)Parametro
| Fornitore di alimentazione | 220V, 50HZ |
| Fabbricazione a partire damotore a fusione | Servomotore Mitsubshi 1000W |
| Arrayingmotore di spostamento del filo | Servomotore Mitsubshi 400W |
| Motore di indicizzazione | Servomotore Mitsubshi 400W |
| Diametro del filo |
0.45mm~1.25mm (AWG16~AWG45) |
| OD dell'armatura | 70 ~ 250 mm |
| Velocità del mandrino | 0~1500 giri/min |
| - No, no. | 0-999 |
| Pressione dell'aria | 0.5-0.7Mpa |
| Pneumatico | Attacco aereo |
(4)Istruzioni per l'uso
Per la macchina di avvolgimento di armature, il dispositivo popolare è la macchina di avvolgimento a doppio volante
che avvolgono le avvolgimenti del giro dell'armatura su entrambi i lati per ottenere un miglior risultato di bilanciamento.
Esistono diversi tipi di commutatori nella progettazione delle armature,
un tipo è il tipo di gancio ampiamente utilizzato in miscelatori, frullatori, aspirapolvere, motori di trivellazione,
l'altro tipo è il tipo riser, chiamato anche commutatore di tipo slot, utilizzato nelle pale.
| Articolo | Nome | Tipo | Quantità |
| 1 | cintura rotante a fusione | 165L | 1pc |
| 2 | Cintura di rotazione indicizzante | 182XL | 1pc |
| 3 | Cintura | 102XL | 2 pezzi |
| 4 | Fusibili | RTcomunicazione | 2 pezzi |
| 5 | Fusibili | RTcomunicazione | 2 pezzi |
| 6 | Ruota di filo ceramica | ¥6 | 2 pezzi |
| 7 | Sensore | AL-13D-02 | 1pc |
| 8 | Sensore | Altre informazioni: | 1pc |
| 9 | Cuscinetto in V | 1pc | |
| 10 | FDS016 | 1pc | |
| 11 | Acciaio a caldo | 1pc | |
| Strumento | |||
| Articolo | Nome | Tipo | Quantità |
| 1 | Inserimento della chiavetta esagonale | 8 pezzi | 1 set |
| 2 | Chiusura aperta | 13-16 mm | 1pc |
| 3 | Fabbricazione a partire da prodotti della voce 8528 | 1.5' | 1pc |
| 4 | Vattone a croce | 4' | 1pc |
| 5 | - La chiave inglese. | 8 pezzi | 1 set |
| 6 | Pincezze | acciaio inossidabile | 1pc |
| 7 | Piastre diagonali | 1pc | |
| 1pc |
Clicca sull'immagine qui sotto per vedere il video
