Dettagli:
Termini di pagamento e spedizione:
|
Tipo di cambio armatura: | Tipo di gancio, tipo Tang | Diametro del filo: | 0.08~0.30mm (Trascinatore di tipo meccanico) AWG40 a AWG28 |
---|---|---|---|
Misuratore di filo: | 0.16~0.55mm (tensore di isteresi) AWG23 a AWG34 | Tipo d'avvolgimento: | Non avvolgimento delle onde |
Interfaccia uomo/macchina: | Diagnosticare Mostra sullo schermo | Metodo di operazione: | Step, Auto, JOG |
Evidenziare: | macchine per la produzione di bobine,bobinatrice della bobina di statore |

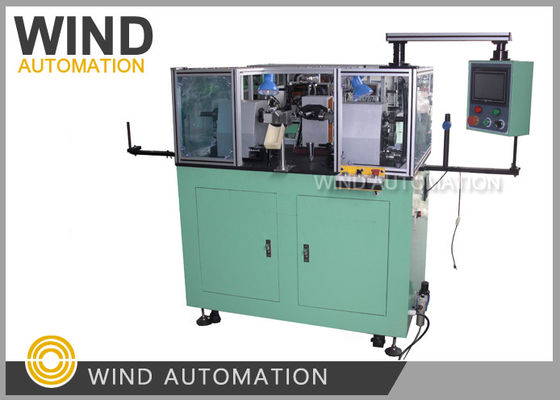

AWG 40 a AWG23 filo di rame da 0,08 mm a 0,55 mm giratore automatico di armatura WIND-STR-2
Applicazione:

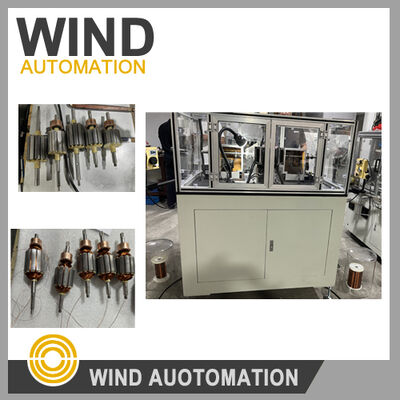

Questo avvolgitore armatura WIND-STR-2 è un veloce volante bobina avvolgente macchina per la produzione di massa motore
fabbricazione di armature per commutatori di tipo gancio, di tipo tang, di miscelatori, di aspirapolvere, di martelli, di apparecchi elettrici
Strumento...
e adatto per l'avvolgimento di fili di piccolo diametro.
Vantaggi competitivi:
- Molto veloce. |
Macchine per il ripiegamento di armature di filo sottile
|
Funzionalità semplice |
Il parametro di avvolgimento può essere impostato sullo schermo touch per diversi armature
|
No, slot e ganci. |
12 slot, 24 ganci, 12 slot, 12 ganci.
|
Dati dei parametri:
Diametro del filo: 0,08 ~ 0,30 mm (tensore meccanico) AWG28 a AWG40
0.16~0.55mm (dispositivo di tensione per isteresi) AWG23 a AWG34
Scatene di avvolgimento: numero dispari/pari
Diametro del commutatore: 8~40 mm
Diametro dell'armatura: 20~60 mm
Lunghezza della pila di armature: 10~60 mm
Velocità del motore di avvolgimento: 0~3000 giri/min
Sistema di controllo: controllo PLC Mitsubishi
Pressione di alimentazione dell'aria: 0,5 - 0,7 MPa
Tensione:AC220V 50/60Hz
Peso: 500 kg
Dimensione: 1800 ((l) X800 ((w) X1500 ((h) mm
Codice SA: 8479811000
Informazioni necessarie per l'indagine sulla macchina di avvolgimento dell'armatura del commutatore:
1Disegno di laminazione dell'armatura/rotore
2Disegno dell'armatura/assemblaggio del rotore
3. Disegno dell'armatura/di rotore
4- Disegno di schema di avvolgimento dell'armatura/rotore: con diametro del filo del rotore e numero di giro
5Disegno dell'armatura/commutatore
6. Produttività richiesta
7Altri requisiti tecnici
Se possibile, sarà meglio se il cliente può inviarci campioni.
