Macchina di avvolgimento a motore elettrico a doppia stazione / avvolgitore a rotore piccolo
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Tipo del commutatore: | di tipo gancio commutatore rotore armatura | Tipo di motore: | Strumento elettrico, Toy Motor con 3 slot, 5 slot |
|---|---|---|---|
| Metodo d'avvolgimento: | Avvolgimento di volantino non avvolgimento di ago | STAZIONE: | Due |
| Colore della macchina: | Bianco o richiesto per cliente | Dopo le vendite: | Ingegneri disponibili per il servizio di macchine all'estero |
| Numero NCM / codice SGS:: | Macchine per avvolgere la bobina 8479811000 | ||
| Evidenziare: | bobinatrice della bobina di statore,bobinatrice del motore elettrico |
||

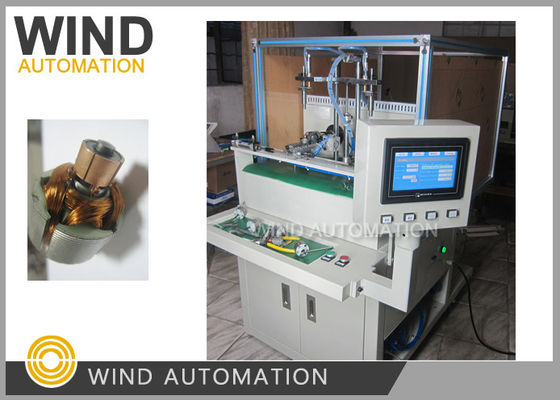

Macchina di avvolgimento a motore elettrico a doppia stazione con armatura / avvolgitore a rotore piccolo WIND-ODD-2
Rapido dettaglio:
1Questa armaturaMacchina di innescoLa macchina è adatta a piccole armature con 3-7 slot.
2Il giratore a bobina ha due stazioni di lavoro in modo da poter girare due armature contemporaneamente.
3,La macchina è controllata da un PLC.
Descrizione:
Questo tipo di macchina per avvolgere le armature a due stazioni è utilizzato per le piccole armature con 3 ~ 5 slot.
La macchina è controllata da un PLC.
Parametro tecnico:
| Parametro tecnico principale della macchina | |
| Fonte di alimentazione | 220VAC ±10% / 50Hz |
| Potenza del motore principale | ≤ 1,5 kW |
| Velocità di rotazione massima dello spinello principale | 3000 giri al minuto |
| Numero di stazione | 2 stazioni |
| Intervallo di diametro del filo | 00,07 mm ≈ 0,27 mm |
| Intervallo di slot di armatura | 3 slot, 5 slot o 7 slot |
| Distanza di controllo dell'armatura | Φ30mm Φ43mm |
| Intervallo di lunghezza della pila | 15 mm 25 mm |
| Intervallo di fusione dell'armatura | Φ5,5 mm |
| Fonte di aria | 0.4Mpa~0.6Mpa |
| Temperatura di funzionamento | 45°C |
| Temperatura di conservazione | 50°C |
| Umidità di lavoro | < 65% |
| Umidità di conservazione | < 45% |
Informazioni necessarie per l'indagine sulla macchina di avvolgimento delle armature:
1Disegno di laminazione del rotore
2Disegno di montaggio del rotore
3Disegno della pila del rotore
4Disegno del sistema di avvolgimento del rotore: con diametro del filo del rotore e numero di rotazione
5Disegno del commutatore
6. Produttività richiesta
7Altri requisiti tecnici
Se possibile, sarà meglio se il cliente può inviarci campioni.
Si prega di cliccare sull'immagine qui sotto per visualizzare quattro stazioni armatura volante videocamera
