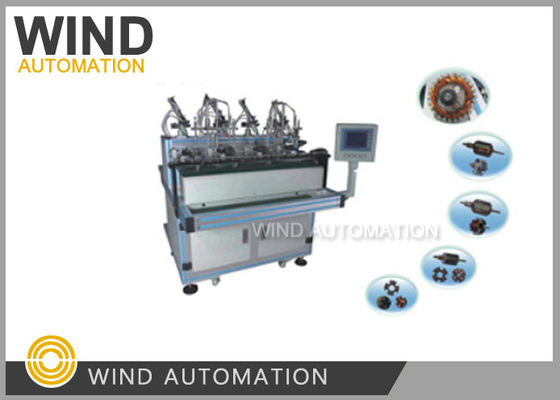

Macchina di avvolgimento a motore a corrente alternata a quattro stazioni a rotore piccolo
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Tipo del commutatore: | di tipo gancio commutatore rotore armatura | Tipo di motore: | Strumento elettrico, motore giocattolo con 3 slot, 5 slot, 7 slot |
|---|---|---|---|
| Metodo d'avvolgimento: | Avvolgimento di volantino non avvolgimento di ago | STAZIONE: | Quattro |
| Colore della macchina: | Bianco o richiesto per cliente | Dopo le vendite: | Ingegneri disponibili per il servizio di macchine all'estero |
| Numero NCM / codice SGS:: | Macchine per avvolgere la bobina 8479811000 | ||
| Evidenziare: | macchine per la produzione di bobine,bobinatrice della bobina di statore |
||
Ventilatore a rotore piccolo a quattro stazioni motore elettrico armatura avvolgente WIND-ODD-4
Descrizione:
Questo tipo di macchina per avvolgimento di armature a due stazioni è utilizzato per le piccole armature con 3 ~ 7 slot.
La macchina è controllata da un PLC.
Rapido dettaglio:
1Questa armaturaMacchina di innescola macchina è adatta per piccole armature con 3-7 slot
2Il girante a bobina ha quattro stazioni di lavoro in modo da poter girare 4 armature contemporaneamente
3La bobina dell'armatura della ferita è ordinata, compatta e risparmia il 10% di filo di rame
4La velocità di avvolgimento è regolabile in base al calibro del filo.
Parametro tecnico:
| Parametro tecnico principale della macchina | |
| Fonte di alimentazione | 220VAC ±10% / 50Hz |
| Potenza del motore principale | ≤ 1,5 kW |
| Velocità di rotazione massima dello spinello principale | 3000 giri al minuto |
| Numero di stazione | 4 stazioni |
| Intervallo di diametro del filo | 00,07 mm ≈ 0,27 mm |
| Intervallo di slot di armatura | 3 slot, 5 slot o 7 slot |
| Distanza di controllo dell'armatura | Φ30mm Φ50mm |
| Intervallo di lunghezza della pila | 20 mm ≈ 40 mm |
| Intervallo di fusione dell'armatura | Φ5,5 mm |
| Fonte di aria | 0.4Mpa~0.6Mpa |
| Temperatura di funzionamento | 45°C |
| Temperatura di conservazione | 50°C |
| Umidità di lavoro | < 65% |
| Umidità di conservazione | < 45% |
Informazioni necessarie per l'indagine sulla macchina di avvolgimento delle armature:
1Disegno di laminazione del rotore
2Disegno di montaggio del rotore
3Disegno della pila del rotore
4Disegno del sistema di avvolgimento del rotore: con diametro del filo del rotore e numero di rotazione
5Disegno del commutatore
6. Produttività richiesta
7Altri requisiti tecnici
Se possibile, sarà meglio se il cliente può inviarci campioni.
Si prega di cliccare sull'immagine qui sotto per visualizzare quattro stazioni armatura volante videocamera
