Dettagli:
Termini di pagamento e spedizione:
|
Condizione: | Nuovo | Cavi: | Cavi paralleli |
---|---|---|---|
Dimensione del OD: | 198 mm (7,79'), 226 mm (8,89'), 262 mm (10,31'). | Tipo di automazione: | Avvolgimento, indicizzazione, fissaggio e taglio completamente automatici |
Colore della macchina: | Bianco o richiesto per cliente | Dopo le vendite: | Ingegneri disponibili per il servizio di macchine all'estero |
STAZIONE: | Disponibilità di stazione singola o di stazione doppia | Tipo d'avvolgimento: | Avvolgimento di volante piuttosto che avvolgimento di ago |
Evidenziare: | bobinatrice del ventilatore da soffitto,macchine di avvolgimento a ventole |

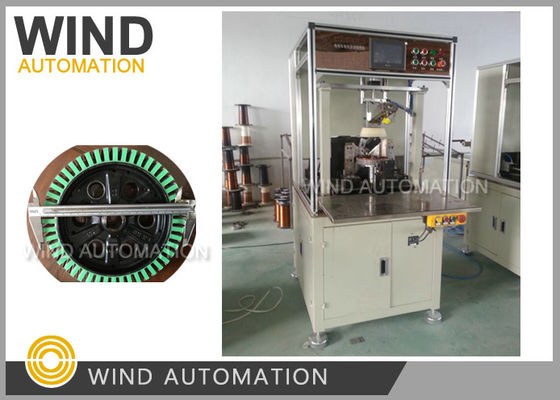

3KW Bicicletta elettrica Wire Winding Machine Hub Motore Ruota Motore Winder WIND-HMW-1M
Applicazione:
Grandi statori motori come OD 198mm, 226mm, 262mm ((7.79' ~ 10.33'')
Biciclette elettriche, motori hub, motori a ruote
Vantaggi:
1- Sistema servo a tre assi, avvolgimento, indicizzazione, arrangiamento sono controllati da servomotore Mitsubishi
2Volante in avvolgimento veloce
3. grande statore esterno che copre il diametro esterno dello statore fino a 266 mm
4. servomotore a coppia costante, tensione costante
5- Ha molta esperienza nel ripiegare biciclette elettriche fino a 72V.
Dati tecnici:
Stator Slots: Nessun requisito
Diametro esterno dello statore:198 mm, 226 mm, 262 mm
Altura dell'armatura: 14-30 mm
Diametro del filo: 0,3-0,6 mm
Numero di fili: 1-13 pezzi
Pressione della sorgente d'aria:0.4-0.7MPa
Tensione di alimentazione: 3 fasi 380V±10% 50Hz
Potenza: circa 3 kW
Domanda e risposta:
1.Come fa la bobina l'indicizzazione: manualmente o automaticamente?
Automaticamente con servo dispositivo Mitubishi
2.Come viene fissato lo statore durante il processo di avvolgimento?
Caricare manualmente lo statore sull'albero e premere con copertura
3.Qual è la gamma di diametri del filo di rame che la vostra macchina può utilizzare (minimo e massimo)?
0da 0,3 mm a 0,51 mm
4Qual è la gamma di lunghezze di impilazione che la bobina può operare?
Altezza della pila dello statore motore della macchina di avvolgimento della ruota standard10 mm ~ 30 mm,
20 mm~50 mm (ad hoc)
5.Il processo di avvolgimento è automatico o manuale?
Automaticamente con servo dispositivo Mitubishi
6.È possibile premere e compattare il filo di rame durante o dopo l'avvolgimento?
Compattare il filo dopo il processo di avvolgimento con una macchina separata
7.La macchina ha qualche limitazione nella dimensione della larghezza della fessura aperta?
Min. larghezza della fessura aperta>1,8 mm, in Cina la larghezza della fessura aperta è di solito di 2 mm, 3 mm
8.Qual è l'altezza della macchina rispetto all'area di lavoro dell'operatore?
Altezza di funzionamento della bobina 750 mm
9. C'è la macchina qualsiasi sensori per verificare se il cablaggio è corretto
controllare se il filo è rotto)?
Pausa della macchina e allarme in caso di rottura del filo
10Avete macchine per testare il motore della ruota dopo averlo avvolto?
Sì, macchina di prova separata
11.Come metti la parte sulla macchina prima e dopo l'avvolgimento?
E' un motore a ruote pesante di circa 15 kg.
Non abbiamo gestito uno statore cosi' pesante.L'operazione di carico/scarico in posizione superiore deve essere effettuata manualmente sotto i 5 kg.
Ad esempio, un statore motore ruota OD da 198 mm pesa circa 2KGS
Configurazione principale:
Sistema di controllo
|
Giappone MitsubishPLC
|
Sistema servo
|
Giappone Mitsubishsistema servo
|
Sistema di tensione
|
Servomotore a coppia costante, tensione costante
|
