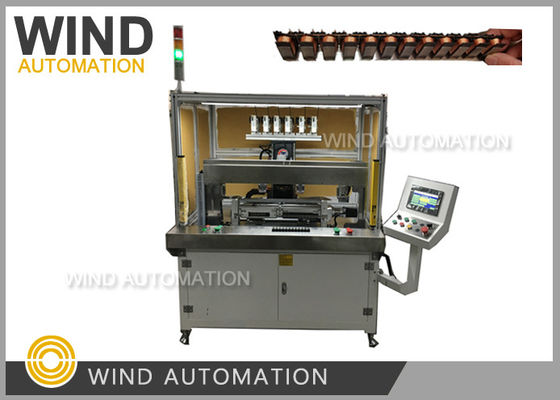

Linea di avvolgimento lineare 600RPM Laminazione dritta per motori BLDC PMSM e EV

Laminamento diretto 3 fasi BLDC Motor Winding Machine filo stretta nel terminale WIND-ZR158-2

Applicazione della bobina:

BLDC Stator Straight Lamination La macchina di avvolgimento è una tendenza per i produttori di motori che vogliono

produrre un elevato tasso di riempimento delle fessure, piccole dimensioni delle fessure, motori elettrici ad alte prestazioni

Dati tecnici della bobina:

Diametro del filo: da 0,1 mm a 0,8 mm (AWG38 a AWG20)

Lunghezza totale dello statore: massimo 400 mm

Altezza dello statore: massimo 100 mm

Numero di slot: non limitato

Numero di turni: non limitato

Velocità di avvolgimento: 600 giri al minuto (secondo la dimensione del diametro del filo, l'altezza della pila)

Fonte d'aria: 0,4 - 0,7 MPa

Potenza della macchina: 8 kW

3 fasi AC 380V da 50 a 60 Hz

Peso: circa 900 kg

Dimensione: 1100 ((W) * 800 ((D) * 2000 ((H) mm

La macchina di avvolgimento WIND-ZR158 Vantaggi competitivi:

1Disegno giapponese, Made in China.

2. Due stazioni di lavoro può vento 24SWG, 68 giri, 9 poli denti statore in 1,5mintues (1.5minutes/2pcs)

3. Ogni segmento di bobine di avvolgimento displament ordinato e ordinato,Perfetto strato di avvolgimento non solo avere pulito e ordinato

aspetto, anche di buona qualità con bassa resistenza

4Due stazioni o tre stazioni sono dotate di dispositivo di caricamento automatico.

5. tempo di ciclo di avvolgimento 1pc avvolgimento statore (requisiti di avvolgimento come di seguito)

    1.5 minuti/2pcs (2 stazioni di lavoro), 1,5 minuti/3pcs ((3 stazioni di lavoro).polla acciaio

L'avvolgimento inizierà dal primo terminale e il filo verrà incastrato nei terminali.

e poi il primo polo sarà avvolto 68 giri di bobina poi il filo andrà dal lato posteriore della parte al quarto polo,

qui di nuovo 68 giri in senso orario e il filo si muoverà da indietro al settimo polo e di nuovo avvolgendo 68 giri di bobina

In questo caso, il prodotto deve essere sottoposto ad un processo di rivestimento.

Caratteristica della macchina di avvolgimento a pila di laminazione dritta:

1. Attraverso il movimento dell'ago di avvolgimento su e giù e la rotazione del nucleo di ferro della pila di laminazione,

Pertanto, modificando il programma di avvolgimento del prodotto, le avvolgimenti corrispondenti

con diversi spessori di stack del nucleo e diversi giri numero di pali del nucleo può essere impostato facilmente

2Il dialogo uomo-macchina può facilitare il funzionamento e la manutenzione

3. fil di spirale gira no. cripmed in terminale può essere impostato arbitrariamente e fermarsi in qualsiasi posizione 360 °,

Di conseguenza, è semplice e conveniente posizionare il filo ponte e ridurre il tempo complessivo del ciclo.

Migliorare l'efficienza della produzione

4Durante l'avvolgimento, il numero di bobine in ogni strato può essere modificato in modo flessibile per realizzare diversi tipi di prodotto.

strato di tipi.

5. Poiché l'operazione di solco del filo di rame è eseguita con sistema di controllo Yaskawa ad alte prestazioni

e servomotore Yaskawa, la stabilità della posizione del filo smaltato nella fessura può essere garantita

e quindi ridurre il tempo di avvolgimento.

6Si possono scegliere metodi manuali o automatici di alimentazione manuale dei robot.

Il carico e lo scarico automatici possono realizzare una produzione completamente automatizzata delle linee di produzione,

Risparmio di manodopera per i clienti dei costruttori di motori nella produzione di massa.

7Tutte le unità dell'attrezzatura di avvolgimento sono state completamente standardizzate e gli utensili sono facili da sostituire

La manutenzione complessiva della bobina è più semplice e conveniente.

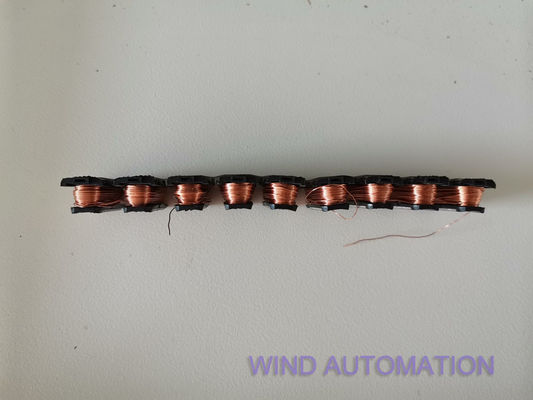

Esempio Ci sono 9 pali/denti.

Serie di avvolgimento:

1° polo 4° polo 7° polo

2° polo 5° polo 8° polo

3° polo 6° polo 9° polo

filo: 24SWG doppio cappotto

Configurazione principale della avvolgente:

Nella macchina di avvolgimento BLDC, ci sono due opzioni, una è la canna di avvolgimento, l'altra è la cintura.

Il dispositivo è diverso: l'applicazione della vite è quella di convertire il movimento rotativo attraverso il dado al

l'applicazione della trazione della cintura è quella di trasferire il movimento rotativo, cambiare la direzione di rotazione,

Screw drive, di buon acciaio, può trasmettere grande coppia, posizione precisa, facile da

trasmissione a fascia, trasmissione liscia, eliminazione

La prima è la vite a sfera, una vite a sfera è un prodotto ideale che permette di

convertisce il movimento rotativo in movimento lineare o converte il movimento lineare in movimento rotativo.

La sua funzione è quella di convertire il movimento di rotazione in movimento lineare, che è il più

L'ampliamento e lo sviluppo delle viti a sfera.

A causa della bassa resistenza all'attrito, le viti a sfera sono ampiamente utilizzate in

varie attrezzature industriali e strumenti di precisione.

La vite a sfera è l'elemento di trasmissione più comunemente utilizzato negli utensili elettrici e nei macchinari di precisione.

la funzione principale è quella di convertire il moto di rotazione in moto lineare o di convertire la coppia in inversione assiale

L'efficienza di un sistema di controllo della forza, con elevata precisione, reversibilità e elevate caratteristiche di efficienza.

Caratteristiche della vite a sfera:

1. Nessuna reazione, alta rigidità

La vite a sfera può essere aggiunta alla pressione, perché la pre-pressione può rendere il libero assiale a un

Valore negativo, e quindi ottenere una rigidità più elevata (scherra palla attraverso la palla per dare pressione, nel reale

uso per dispositivi meccanici, ecc., a causa della palla La forza di repulsione può aumentare la rigidità del filo

per porzione).

2. alimentazione ad alta velocità può

La vite a sfera può ottenere alimentazione ad alta velocità (movimento) a causa della sua elevata efficienza di movimento e basso calore

generazione.

3Garanzia di alta precisione

La coppia di viti a sfera è prodotta in modo coerente con il più alto livello di macchinari e attrezzature al mondo

In particolare, la temperatura e l'umidità sono strettamente controllate in fabbrica.

ambiente per la macinazione, l'assemblaggio e l'ispezione di vari processi, a causa della qualità perfetta

Il sistema garantisce la massima precisione.

4Rispetto alla vite scorrevole, la coppia motrice è pari a 1/3

Dal momento che ci sono molte sfere di rotolamento tra l'albero a vite della coppia di viti a sfere e il dadi, più alto

In confronto alla precedente coppia di viti scorrevoli, la

la coppia raggiunge 1/3 o meno, cioè la potenza necessaria per ottenere lo stesso risultato di movimento è 1/3 di quella

Il sistema di rilevamento delle emissioni di carbonio è stato sviluppato per ridurre il consumo di energia elettrica.

5. Microalimentazione può

Dal momento che la coppia di vite a sfera utilizza il movimento della palla, la coppia di avvio è molto piccola, e nessun strisciante

Il fenomeno di movimento scorrevole si verifica e si può garantire una microalimentazione accurata.

In secondo luogo, la cintura di sincronizzazione è una cintura senza fine con una corda di filo d'acciaio o fibra di vetro come strato forte e

Il corpo interno è ricoperto di poliuretano (cintura di ritardo in poliuretano) o di gomma di neoprene (cintura di ritardo in gomma).

La circonferenza della cintura è plasmata in forma di dente e si mescola con la puleggia della cintura dentata.

la cinghia di sincronizzazione è azionata, il rapporto di trasmissione è preciso, la forza sull'albero è piccola, la struttura è

Compatto, resistente all'olio, resistenza all'usura buona, prestazioni anti-invecchiamento buone,

temperatura di utilizzo -20°C-80°C, v<50m/s, P<300kw, i<10, anche per le unità a bassa velocità per le unità che richiedono

La cinghia di sincronizzazione è composta da una cinghia anulare con un profilo dentale uniformemente spaziato

La superficie periferica interna e una ruota con corrispondente anastomosi.

La trasmissione di potenza è effettuata tramite reticolazione.

i denti con le scanalature dentate della ruota; l'azionamento a cintura sincrono ha un rapporto di trasmissione preciso,

non scivola, può ottenere un rapporto di velocità costante, trasmissione fluida, assorbimento delle vibrazioni, basso rumore,

gamma di rapporti di trasmissione, generalmente fino a 1:10. velocità di linea ammissibili fino a 50 M/S, fornendo potenza da

elevata efficienza di trasmissione, generalmente fino al 98%, struttura compatta,

adatta alla trasmissione multiasse, senza lubrificazione, senza inquinamento, quindi può funzionare in luoghi che non sono

Questo prodotto è ampiamente utilizzato nel settore tessile, delle macchine e dei prodotti per il lavoro.

Strumenti, tabacco, cavi di comunicazione, industria leggera, industria chimica, metallurgia, strumentazione

La Commissione ha adottato un regolamento che modifica il regolamento (CE) n.

trasmissione.

Caratteristiche della cintura sincrona:

(1) Trasmissione accurata, senza scivolamento durante il funzionamento e rapporto di trasmissione costante;

(2) Trasmissione fluida, con tampone, riduzione delle vibrazioni, basso rumore;

(3) Alta efficienza di trasmissione, fino a 0.98, un notevole effetto di risparmio energetico;

(4) Facile manutenzione, senza lubrificazione, basso costo di manutenzione;

(5) L'intervallo del rapporto di velocità è ampio, generalmente fino a 10, la velocità della linea può raggiungere i 50 m/s, con una grande potenza

gamma di trasmissione, fino a diversi watt e fino a diverse centinaia di kilowatt;

(6) Può essere utilizzato per trasmissioni a lunga distanza con una distanza centrale fino a 10 m.

In terzo luogo, punti diversi

1L'applicazione della vite consiste nel convertire il movimento rotativo in un movimento lineare attraverso il dado.

l'applicazione della trasmissione a cinghia sincrona è quella di trasferire il movimento di rotazione, modificare la direzione di rotazione,

Il motore a barra, con un buon acciaio, può trasmettere una grande coppia, una posizione precisa,

E' facile produrre vibrazioni di impatto quando si commuta frequentemente.

per il movimento lineare è elevata, specialmente in frequenti commutazioni senza

La friczione tra la vite a sfera e il dado è molto piccola ed è molto facile

Trasmissione a cintura, trasmissione liscia, eliminazione delle vibrazioni, facile da gettare sotto pesanti

carico.

2. A causa dell'assenza di un divario tra la vite a sfera e la vite femminile, la precisione è elevata quando la linea

La differenza tra i due tipi di movimenti è notevole, soprattutto quando la commutazione frequente non richiede la compensazione del gap.

Il principio della sfera è che la distanza tra la vite a sfera e il dado è molto piccola ed è molto facile da ruotare.

Il filo a vite è quello di convertire il movimento di rotazione in movimento lineare e convertire la coppia in forza di inversione assiale.

ha caratteristiche quali l'alta precisione, la reversibilità e l'elevata efficienza, che è un salto per il lineare

serie di movimenti.

3, l'azionamento a cintura ha una struttura semplice, trasmissione liscia, basso costo e assorbimento delle vibrazioni da tampone

le caratteristiche; per ottenere la flessibilità, la vite a sfera e il motore devono essere collegati al centro dell'accoppiamento

La cintura di sincronizzazione può essere collegata direttamente all'albero di uscita del motore con una ruota sincrona.
