Dettagli:
Termini di pagamento e spedizione:
|
Applicazione di filo piatto: | Macchina di piegatura del filo per perno per capelli | Posto di lavoro: | Macchine combinate per la lavorazione del filo |
---|---|---|---|
Dimensione del filo manipolato: | Conduttore di filo piatto di avvio inferiore a 3 mm*8 mm | Processo di modellazione delle pinze: | Alimentazione, allineamento diretto, taglio e perforatura, scarico |
Tempo di ciclo: | di larghezza compresa tra 5 e 8 cm per pezzo | Codice S.A.: | 84798110 |
Motore a filo piatto a nuova energia: | Da 1 kW a 150 kW | Dopo le vendite: | Ingegneri disponibili per il servizio di macchine all'estero |

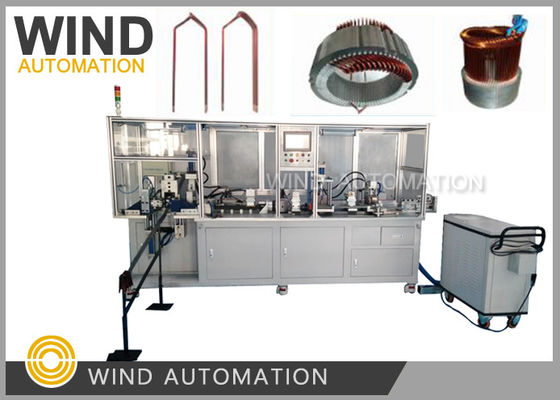

BSG Motor Hairpin Forming Shape Generator Conductor Wire Bending Machine WIND-HF-BX
La macchina per la formazione dei perni di filo di rame piatto è progettata per il motore di nuova energia, essa raddrizza automaticamente la bobina grezza, rimuove lo smalto di quattro lati, macinando la superficie piatta,superficie laterale allo stesso tempo (Chamfer), aspirazione automatica da aspirapolvere industriale, alimentazione servomotore, rilevamento, taglio, modellazione,
Efficienza: 4~5s/pc (lunghezza 300mm) 6~8s/pc
Tipologia di pinza per capelli1 Fatturato di turno: 3500 pezzi (8 ore)
Controllo di codificatore se il servomotore invia la stessa lunghezza ogni volta
Formazione di spilli per capelli | Opzionale | Commento |
Distribuzione |
dimensione delle bobine per il filo di contenimento per l'automazione eolica per progettare il dispositivo Wire dereeling |
|
Rettifica | ||
Stripping dello smalto | Il metodo di stripping può essere la macinatura o il taglio in base alla situazione reale | |
Aggiustatore | Codifica | Lunghezza di alimentazione può essere impostato sul touch screen, controllato da servomotore |
Taglio | Pressione del cilindro per il controllo, anche può modellare tagliatore | |
Formazione | L'angolo di formazione, la dimensione dovrebbe essere adeguata statore, disegno è solo per riferimento | |
U piegatura | Tieni un lato, giri l'altro. | Fabbricazione a partire da materie plastiche |
(1)Applicazione:
Auto elettriche, industria automobilistica, aeromobili, motore di guida di auto a nuova energia, camion filo piatto,
L'utilizzo di veicoli elettrici per le case automobilistiche.
(2)Vantaggi:
Tempo di ciclo del motore a nuova energia |
Circa 4 o 5 secondi per radice (lunghezza del filo 300 mm)
|
Lunghezza di alimentazione |
Controllato da servomotore, regolabile
|
Processo di modellazione delle pinze |
Stretto di filo piatto, rimozione smaltata piana, smalto laterale
rimosso, aspirapolvere automatico, servoalimentazione, rilevamento,
Taglio e modellazione
|
(3)Parametro:
Tensione di alimentazione: 3Φ-380V±10% 50H
Pressione della sorgente d'aria: 0,5 - 0,7Mpa
Lungozza di rimozione della vernice: 0~50 mm
Lunghezza di alimentazione del filo: 150~400 mm
Tempo di ciclo: da 6' a 8' per una lunghezza di 300 mm
Dimensione del filo manipolato: 3*8 mm
(4)Configurazione:
1Mitsubishi PLC, schermo touch da 10 pollici.
2Guida lineare e modulo di Taiwan HIWIN, linea del servomotore Delta.
3Taiwan Nicholas, riduttore planetario di precisione.
4. parti pneumatiche e valvole solenoidi Taiwan AIRTAC.
5Componenti Schneider Electric, alimentatori Mingwei.
6- supporto di saldatura, spruzzo superficiale, colore: grigio.
7L'intera parte del telaio in alluminio, indicatore di segnale a tre colori.
8La parte dello stampo del trattamento di spegnimento a vuoto dello stampo in acciaio.
9. per la verniciatura di una parte dell'apparecchio di regolazione della posizione, utilizzando il metodo di foratura idraulica
Vattone di regolazione, vuoto automatico.
10. tagliare parte dell'uso di foratura del cilindro.
11. piegatura della parte a forma di U dell'uso di foratura del cilindro.
12Sistema idraulico da 150 litri.
13Set aspirapolvere automatico da 3 kW.
14Un set di scaricatori automatici.
Clicca sull'immagine qui sotto per vedere il video
