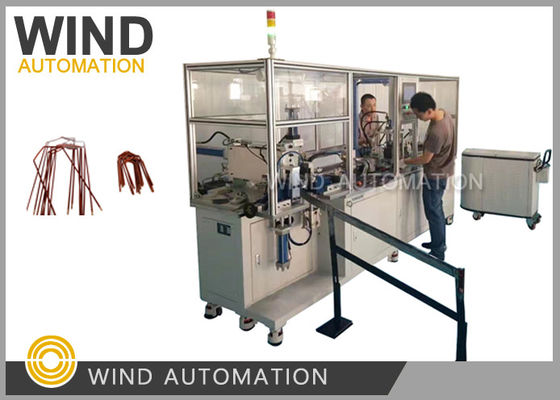

Formazione di perni per capelli per motore di veicoli

Auto ibrida BSG Statore Veicolo elettrico Motori automobilistici Formazione di conduttoriVIND-HF-BX

(1)Applicazione:

Questa macchina per la formazione di perni per capelli è ampiamente utilizzata nella barra di avvio, nella bobina aerospaziale, nei veicoli in movimento, compresi i motori di auto ibride, i motori pesanti, gli statori BSG, le auto elettriche, i veicoli leggeri, i veicoli elettrici,motori per autoveicoli, motori per auto elettriche, motori per auto ibride, motori per carrelli elevatori elettrici, motori per tricicli elettrici, motori per veicoli turistici, motori per utensili elettrici e altri motori per l'industria automobilistica.

(2)Processo e vantaggi:

1. carico bobina rettangolare nell'unità di alimentazione automatica

2. I seguenti sono i processi sono combinati in WIND-HF-BX macchina di formazione di perni di capelli

a. raddrizzamento della bobina

b. Stripping sul lato piatto superiore e inferiore della bobina

c. Stripping del lato sinistro e destro della bobina

d. di formazione a camme in bobina

e. alimentazione servomotore

f. Taglio della bobina Lungozza richiesta

g. Formazione in U

h. Formazione finale

i. Spedire il perno finale al gravity chute

a. la macchina per la conformazione delle pinze è una combinazione di diversi processi,

si raddrizza automaticamente la bobina grezza,rimuovere lo smalto di quattro lati da macinare ((superficie piana, superficie laterale allo stesso tempo Chamfer),

aspirazione automatica dell'aspirapolvere industriale, alimentazione del servomotore, rilevamento, taglio, modellazione,

b. Alta efficienza: 4~5s/pc (Lungozza della spilla 300mm) 6~8s/pc

c. Controllo dell'encoder se il servomotore invia la stessa lunghezza ogni volta

d. La rimozione dello smalto con metodo di macinatura o metodo di taglio può pulire la superficie

Tensione di alimentazione: 3Φ-380V±10% 50H

Pressione della sorgente d'aria: 0,5 - 0,7Mpa

Lungozza di rimozione della vernice: 0~50 mm

Lunghezza di alimentazione del filo: 150~400 mm

Tempo di ciclo: da 6' a 8' per una lunghezza di 300 mm

Dimensione del filo manipolato: 3*8 mm

(4)Configurazione:

1Mitsubishi PLC, schermo touch da 10 pollici.

2Guida lineare e modulo di Taiwan HIWIN, linea del servomotore Delta.

3Taiwan Nicholas, riduttore planetario di precisione.

4. parti pneumatiche e valvole solenoidi Taiwan AIRTAC.

5Componenti Schneider Electric, alimentatori Mingwei.

6- supporto di saldatura, spruzzo superficiale, colore: grigio.

7L'intera parte del telaio in alluminio, indicatore di segnale a tre colori.

8La parte dello stampo del trattamento di spegnimento a vuoto dello stampo in acciaio.

9. per la verniciatura di una parte dell'apparecchio di regolazione della posizione, utilizzando il metodo di foratura idraulica

Vattone di regolazione, vuoto automatico.

10. tagliare parte dell'uso di foratura del cilindro.

11. piegatura della parte a forma di U dell'uso di foratura del cilindro.

12Sistema idraulico da 150 litri.

13Set aspirapolvere automatico da 3 kW.

14Un set di scaricatori automatici.

Clicca sull'immagine qui sotto per vedere il video
