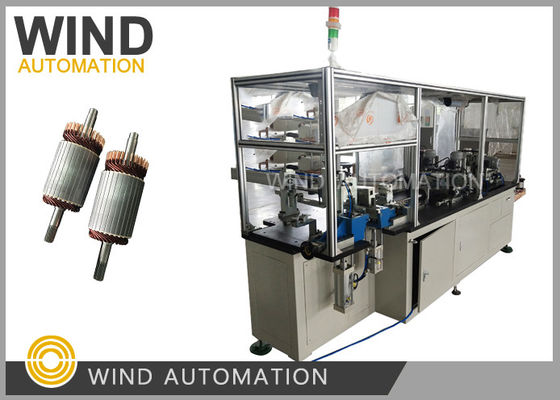

Conductor Coil Hairpin Winding Machine Hair Pin Rectangular Coil Automatic Form Machine
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Fattore critico: | Pignone per capelli a forma corrispondente Identificazione dell'armatura, DO, altezza | Posto di lavoro: | Macchina combinata |
|---|---|---|---|
| Dimensione del filo manipolato: | 3 mm*8 mm, AWG9, AWG0 | Processo di modellazione delle pinze: | Taglio, stripping dello smalto, modellazione |
| Tempo di ciclo: | Il tempo di ciclo relativo alla lunghezza del filo | Codice S.A.: | 84798110 |
Conduttore a forma di spillo di capelli Spirale a forma di spillo di capelli Spirale rettangolare Macchina a forma automatica Serie WIND-AWF
(1)Applicazione:
Avviamento di auto a basso carico
(2)Vantaggi:
|
Tempo di ciclo della spilla |
Il tempo di ciclo secondo la lunghezza e la forma del filo è da 2,5 a 5 secondi per pezzo
|
|
Lunghezza di alimentazione |
Controllato da servomotore, regolabile
|
|
Processo di modellazione delle pinze |
Dirittura, alimentazione del filo, rimozione dello smalto (mean time press wire), taglio, modellazione (tre cilindri per il taglio, la formazione e la torsione di U)
|
(3)Processo di moltiplicazione:
1Caricare la bobina rettangolare nell'unità di alimentazione automatica.
2. raddrizzamento della bobina
3. Stripping sul lato piatto superiore e inferiore della bobina
4- Stripping del lato sinistro e destro della bobina
5. Formazione di camme in bobina
6. alimentazione del servomotore
7. Taglio della bobina ️ Lunghezza richiesta
8. Formazione in U
9. forma finale formando torsione
10Consegna il perno finale al paracadute di gravità.
(4)Configurazione:
1Mitsubishi PLC, schermo touch da 10 pollici.
2Guida lineare e modulo di Taiwan HIWIN, linea del servomotore Delta.
3Taiwan Nicholas, riduttore planetario di precisione.
4. parti pneumatiche e valvole solenoidi Taiwan AIRTAC.
Hairpin formare per armatura di avvio è uno dei processi di produzione armatura e le informazioni di seguito sono richiesti per verificare quando si invia inchiesta
| 1Disegno del conduttore a forma | Per verificare la dimensione del conduttore e l'angolo di dimensione R |
| 2Disegno di laminazione dell'armatura | Per controllare l'adpation del filo di forma che verrà inserito nella fessura dell'armatura con la macchina o a mano |
| 3. campione di armatura con inserito filo di forma | Controllare e produrre attrezzature secondo il campione effettivo |
