Applicazione di saldatura: | Assemblea di generatore integrata del dispositivo d'avviamento | Tecnologia automobilistica: | Applicazione di saldatura di giunti argento statore |
---|---|---|---|
Processo di produzione: | Il processo di avvolgimento dello statore prevede la formazione di perni, l'inserimento, l'isolament | Luogo di saldatura: | Saldatrici TIG a conduttore di rame |
Tipo di fusione: | L'operazione e la regolazione di saldatura è facili per l'operatore | PLC: | Mitsubishi |
Peso lordo: | 600 kg, compreso il pallet | Un servo dispositivo di 4 assi: | Fuso di saldatura, indicizzando fuso, l'asse di alimentazione e l'asse di Lifing con il servomotore |

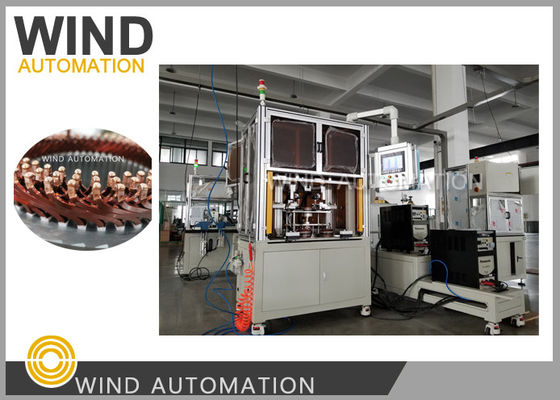

Macchina di saldatura per statore di auto elettrica a conduttore di arco di argon TIG
https://youtu.be/55ad3B7YIdI
(1)Applicazione:
Assemblaggio di generatore di avvio integrato per 2 strati, 4 strati, 6 strati di giunzione di conduzione
(2)TIG SaldatriceVantaggi:
Confrontando la saldatura a resistenza, di seguito sono riportati i motivi per cui la saldatura TIG è ampiamente utilizzata nello statore di auto ibrida
1. I tre conduttori non sono facili da attaccare se si utilizza saldatura a resistenza
2La saldatura TIG è un tipo di saldatura a fusione che ha una connessione più forte di filo di rame e filo di rame.
3La resistenza di contatto della saldatura TIG è inferiore a quella della saldatura a resistenza
4. tutte le tre posizioni dei conduttori sono verso l'alto nello stesso modo, è facile utilizzare il metodo di saldatura TIG,
Le auto elettriche pure correlate utilizzano anche il metodo di saldatura TIG
(3)TIG Saldatrici Q&A:
Qual è lo scopo dell'unità segnata di seguito?
Questa unità nella saldatrice TIG viene utilizzata per isolare il filo conduttore del secondo strato,
durante la saldatura del filo conduttore del primo strato, la macchina non salda il filo del secondo strato,
e questa funzione è applicata a 4 strati, 6 strati giunto conduttore, non applicato in 2 strati statore
(4)TIG Parametro della macchina di fusione per saldatura:
Saldatura giunto può essere impostato, il giunto di partenza può essere impostato, e stand solo per la modifica saldatura può essere impostato
Fonte di alimentazione: 220V o 380V,50Hz
Fuso di saldatura, fuso di indicizzazione, asse di alimentazione e asse di sollevamento con servomotore Mitsubishi
PLC: Mitsubish serie 5U
Dispositivo touch: WEINVEIW
Cylindro: Airtac
Pressione: > 0,5 MPa
Peso: circa 600 kg
Dimensioni: 800*800*1500 mm
Clicca sulla foto sotto per vedere il video
