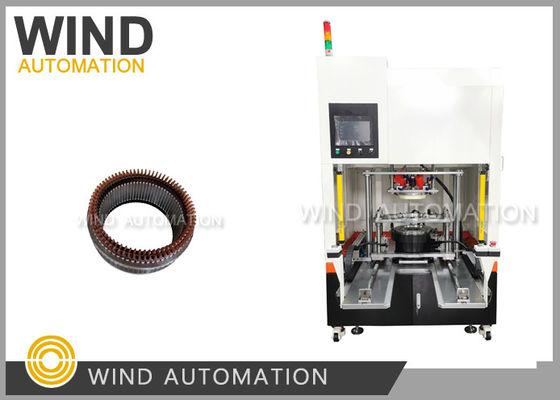

Macchina di impilazione a caldo di un perno per capelli, taglio prima della fusione di saldatura
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Applicazione per il ritaglio: | Assemblea di generatore integrata del dispositivo d'avviamento | Tecnologia automobilistica: | Conductor Trim pronto per la saldatura |
|---|---|---|---|
| Processo di produzione: | Il processo di avvolgimento dello statore prevede la formazione di perni, l'inserimento, l'isolament | Coltivazione: | Due conduttori formati da un taglio per il taglio |
| Tipo di fusione: | L'operazione e la regolazione di saldatura è facili per l'operatore | PLC: | Mitsubishi |
| Peso lordo: | 600 kg, compreso il pallet | Attrezzature per il taglio: | Due apparecchi per il rivestimento, interno ed esterno |
Taglio dei capelli prima del taglio dei perni TIG giunto di saldatura per l'assemblaggio di auto elettriche WIND-TIG per l'industria automobilistica
Questa macchina per il taglio a spillo è il processo di produzione di statori per auto elettrica EV per rimuovere la differenza di lunghezza del filo
si è verificato nel processo di inserimento di una presa di filo, con tolleranza di +/- 0,2 mm,
La macchina di taglio taglia e taglia l'estremità del filo per consentire loro di avere una consistenza.
Il taglio dei capelli è un pre-processo per garantire una qualità di saldatura costante, la testa di saldatura a piena capacità,
L'apparecchiatura utilizza modalità di azionamento idraulico, modulazione utensili
(1)Applicazione:
un'unità di generatore di avvio integrata,
(2)Vantaggi:
1Fornite a diversi produttori cinesi, ricca esperienza,
Il team di ingegneria hanno molta esperienza nella saldatura BSG motore statore pin di capelli
2. Qualità di saldatura garantita, Wind Automation può saldare campioni solo addebito costo di attrezzatura
prima della finitura della saldatrice
3Ricca esperienza nella manipolazione di statori con dimensioni inferiori
4L'efficienza per 96 slot è di circa 560 pezzi per turno di 8 ore.
| Dimensione OD dello statore | No. |
| 142 mm | 96 slot |
| 72 slot |
(3)Caratteristica di saldatura TIG:
La giunzione di saldatura può essere impostata,
il giunto di partenza può essere regolato,
e stand solo per la modifica saldatura può essere impostato
(4)TIG Parametro della macchina di fusione per saldatura:
Fonte di alimentazione: 220V o 380V,50Hz
Fuso di saldatura, fuso di indicizzazione, asse di alimentazione e asse di sollevamento con servomotore Mitsubishi
PLC: Mitsubish serie 5U
Dispositivo touch: WEINVEIW
Cylindro: Airtac
Pressione: > 0,5 MPa
Peso: circa 600 kg
Dimensioni: 800*800*1500 mm
Domanda e risposta
1.Sulla sequenza del processo di saldatura, parametri di input (come corrente, tensione, tempo di tenuta, ecc...)
e specifica, metodo di movimentazione del materiale (meccanismo di carico/scarico, ecc.)
Il processo di saldatura è completamente automatico, la porta è chiusa durante il processo di saldatura,
e carico/scarico per operatore,
Altro parametro è accoring alla situazione effettiva dello statore
2.Qual e'lo scopo esatto del gas argon in questa saldatrice?
Come si uniscono le due bobine di rame senza la canna di riempimento?
Lo scopo del gas argon che viene espulso dalla pistola di saldatura è quello di proteggere il pezzo di lavoro dello statore,
poiché la temperatura è molto alta,
To ensure TIG welding quality The previous process such as enamel remove (contorl the remove size should be more than 8mm)cropping need to ensure the stator quality before welding The PLC tell to weld one slot by slot,
| S. NO | ISG Ricerche su macchine di saldatura | Commenti sull'automazione eolica |
| Informazioni di base: | ||
| 1 | Tempo di ciclo per parte? | 2 secondi per slot 3,2 minuti |
| 2 | Quale gas inerte viene utilizzato per la saldatura? | Argon |
| 3 | Tempo di saldatura per slot? | 2' per slot |
| 4 | Voltaggio primario e corrente del trasformatore? | No, e' diverso dalla saldatura a resistenza. |
| 5 | Voltaggio e corrente secondari del trasformatore? | Le saldature TIG non hanno tensione primaria e secondaria |
| 6 | Corrente di saldatura sul prodotto? | 90A ~ 110A |
| 7 | Ciclo di saldatura nel regolatore di saldatura. ? 1 ciclo =? millisecondi. | 0.? è uguale a ms |
| 8 | Come si misura e si controlla la temperatura della bobina (del prodotto)? | Controlla la corrente, non controlla la temperatura. Non è necessario misurare con sensore di temperatura |
| 9 | Pressione di ingresso per la saldatrice? in bar/PSI | superiore a 0,5 MPa > 5 Bar |
| 10 | Flusso di gas inerte e capacità della bombola? | Il flusso di gas inerte è regolabile, può essere controllato dal manometro |
| 11 | Che tipo di sistema di raffreddamento è richiesto? | Acqua |
| 12 | Ritmo di raffreddamento? | Riscaldamento a ciclo interno costante |
| 13 | Parametro di saldatura tipo (scaldo/tenuta/corrente di saldatura/tempo di saldatura per ciclo/pressione) | Non c'è bisogno di prestare molta attenzione ora, non è utile per il riferimento, può impostare parametro |
| 14 | Mentre si preme l' emergenza, la pressione dell' aria e la corrente del PLC si spegneranno? | Ora impostare come fermata della macchina, poi ripristinare, tutti andare alla posizione iniziale Inoltre possiamo impostare come richiesto |
| 15 | La macchina ha un concetto SMED? | 120 mm a 160 mm, (la tua attuale dimensione OD 142 mm) tra 20 e 30 minuti |
| 16 | C' e'una registrazione di dati come la corrente di saldatura disponibile? | - Sì, sì. |
Sulla base dell'HEV ibrido, non è dotato di un motore di trazione, ma solo di un motore BSG, che è il sistema di miscelazione della luce a basso costo.Il motore ha grande coppia di potenza e grande efficienza di trasmissione della cintura. Il motore è azionato alla partenza e a bassa velocità, che accelera rapidamente e ha un'esperienza di guida fluida e confortevole.Non è necessario cambiare frequentemente le marce nelle fasi di partenza, media e bassa velocità, e la doppia frizione non richiede un lungo tempo e un mezzo collegamento, che risolve completamente il problema della doppia frizione.è stato sviluppato per l'ibridazione di massa conveniente, come l'avanguardista stop-start, il coasting e la propulsione elettrica, permettono di risparmiare dal 13% al 20% di carburante.In un'applicazione mild-ibrida il motore elettrico da 48 volt sostituisce l'alternatore da 12 volt ed è montato direttamente sul motore tramite una cintura.
