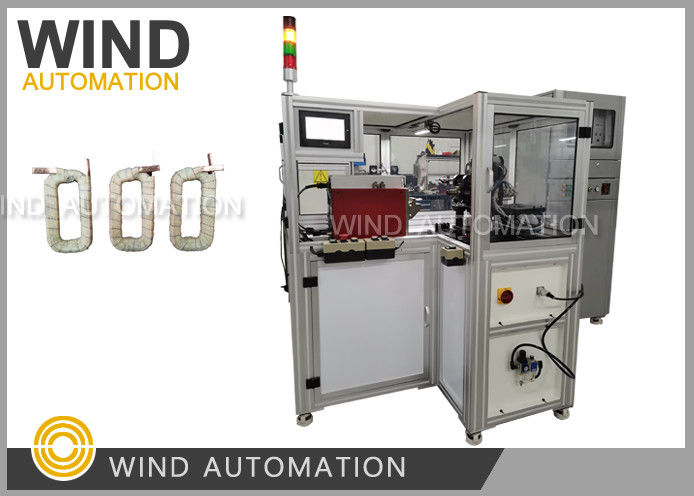

Macchina di avvolgimento ad ultrasuoni con perno per capelli per la saldatura di filo piombo
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Stazione dell'argano: | Due o quattro stazioni | Statore OD: | ø10~120 mm |
|---|---|---|---|
| Altezza di pila: | 10~100 mm | Intervallo di grandezza del cavo: | 0.1mm~1.0mm (da AWG18 a AWG38) |
| Di tipo automatico: | Completamente automatico può gestire filo sottile filo spesso | Colore della macchina: | Bianco o richiesto per cliente |
| Velocità di avvolgimento: | Da 60 a 600 giri al minuto | Dopo le vendite: | Ingegneri disponibili per il servizio di macchine all'estero |
Saldatura a onde ultrasoniche di metallo per la macchina di fusione di saldatura a filo di piombo
(1)Applicazione
Materiale metallico
(2)Vantaggi
1La resistenza di saldatura è pari a 1/3 del metodo di saldatura comune o della presse a rivestimento.
2. Nessun calore danneggiare la superficie del pezzo
(3)Parametro
|
Fabbricazione |
L1A00A55 ((63 mm)
L1A00A56 ((100 mm)
|
|
Distanze |
652.2 mm (25,5 pollici)
|
|
Altezza |
329 mm (± 13,0 pollici) Max Up
281 mm (~ 11.0 pollici) Max Down
|
|
Larghezza |
Supporto del corpo principale203mm ((8.0 in)
Base 262 mm (~ 10,3 pollici)
|
|
Peso |
27.1KGS ((60lbs)
|
|
Ictus |
48 mm (circa 1, 9 pollici)
|
|
Lunghezza del tratto dell'utensile |
145 mm (5,7 pollici)
|
(4)Caratteristica
Parametri tecnici delle apparecchiature:
potenza nominale: 4 kW
frequenza di risonanza: 20KHz + 300Hz
Amplitudine regolabile: 1um~ amplitudine massima
intervallo di pressione regolabile: 5 ~ 70psi
tempo di saldatura: 0,5+0,1s
ciclo di saldatura: 1,8+0,3 s
dimensione del contorno (unità: mm): 374 (L) X262 (W) X329 (H)
peso del dispositivo: 23 kg
corsa del cilindro: 48 mm
parametri del generatore ad ultrasuoni:
Interfaccia di funzionamento: touch screen
potenza: 4KW
dimensione del contorno (unità: mm):564 (L) X444 (W) X142 (H)
peso: 16 kg
corrente nominale: 22A
tensione nominale: 220V (i clienti forniscono 220V + 10%~7% di alimentazione,
e non è necessario alcun regolatore di tensione in questo intervallo di tensione).
altri parametri:
diametro dell'interfaccia tracheale: aria compressa asciutta e pulita 0,6 MPa. Il diametro dell'interfaccia è di 8 mm
Specificità della spina elettrica: spina standard a tre cerchi
modulo di interfaccia di comunicazione: RS232/RS485
Diagramma del PLC:
Specificità: doppio corno e dimensione del corno
La lunghezza della linea di connessione del 4.3.6 casella di controllo e telaio 5M
