Macchina di avvolgimento a spirale di filtro con avvolgimento di filtro e alternatore
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Fattore critico: | Pignone per capelli a forma corrispondente Identificazione dell'armatura, DO, altezza | Posto di lavoro: | Macchina combinata |
|---|---|---|---|
| Dimensione del filo manipolato: | 3 mm, AWG9 | Processo di modellazione delle pinze: | Taglio, stripping dello smalto, modellazione |
| Tempo di ciclo: | Il tempo di ciclo per 1 piccolo filo magnetico NOS è da 2,5s a 3s | Codice S.A.: | 84798110 |
| Dopo le vendite: | Ingegneri disponibili per il servizio di macchine all'estero |

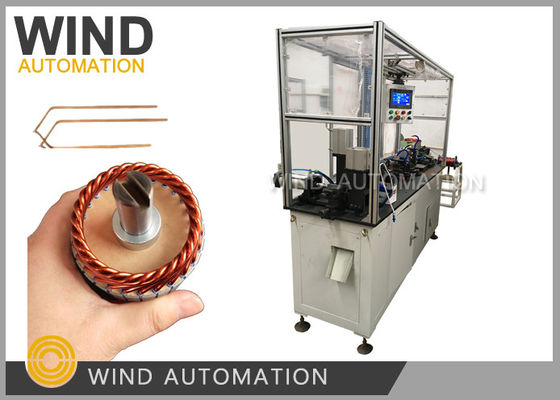

Macchina di formazione di caricatori di filo di avvolgimento per avviamento e alternatore per autodifusori VENTO-AWF
(1)Applicazione:
Ricambi per autoveicoli a stazionamento e alternatore, motorino per autoveicoli a bassa potenza
(2)Vantaggi:
|
Tempo di ciclo della spilla |
Il tempo di ciclo per i piccoli fili magnetici è da 2,5 a 3 secondi per pezzo
|
|
Lunghezza di alimentazione |
Controllato da servomotore, regolabile
|
|
Processo di modellazione delle pinze |
Dirittura, alimentazione del filo, rimozione dello smalto (mean time press wire), taglio, modellazione (tre cilindri per il taglio, la formazione e la torsione di U)
|
(3)Parametro:
tensione: 380V
Pressione: Min 0,5Mpa
Diametro del filo da 1,8 mm a 3,4 mm
Lunghezza di alimentazione del filo: 0~250 mm
Efficienza: 2,3 s/pc
Potenza: 500 W
Peso: circa 700 kg
Dimensione: 1700 mm*600 mm*1650 mm
(4)Configurazione:
1Mitsubishi PLC, schermo touch da 10 pollici.
2Guida lineare e modulo di Taiwan HIWIN, linea del servomotore Delta.
3Taiwan Nicholas, riduttore planetario di precisione.
4. parti pneumatiche e valvole solenoidi Taiwan AIRTAC.
Hairpin formare per armatura di avvio è uno dei processi di produzione armatura e le informazioni di seguito sono richiesti per verificare quando si invia inchiesta
| 1Disegno del conduttore a forma | Per verificare la dimensione del conduttore e l'angolo di dimensione R |
| 2Disegno di laminazione dell'armatura | Per controllare l'adpation del filo di forma che verrà inserito nella fessura dell'armatura con la macchina o a mano |
| 3. campione di armatura con inserito filo di forma | Controllare e produrre attrezzature secondo il campione effettivo |
Clicca sull'immagine qui sotto per vedere il video
