Variabile per la produzione di cunee

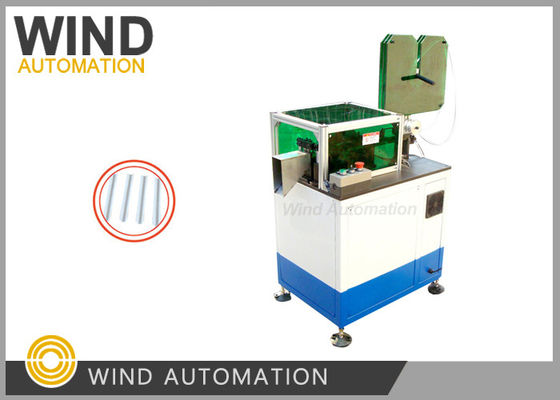

: Grande immagine : Variabile per la produzione di cunee

Dettagli:

Luogo di origine:	Cina
Marca:	WIND AUTOMATION
Numero di modello:	WIND-200-WF

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1pc
Prezzo:	Negotiable
Imballaggi particolari:	Palette di legno adatte alla spedizione via mare o via aerea L910 mm x W880 mm x H1300 mm3
Tempi di consegna:	30 giorni lavorativi
Termini di pagamento:	T/T

Contatto

Descrizione di prodotto dettagliata

Condizione:	Nuovo	Velocità di inserimento:	0da 0,5 a 0,7 secondi per slot
Materiale:	DMD, DM, film di poliestere (spessore 0,125 mm)	lunghezza di piegatura dei bordi:	Di solito la lunghezza di piegatura bordo è 2,5 mm a 3 mm
Colore della macchina:	Bianco o richiesto per cliente	Dopo le vendite:	Ingegnere disponibile per il supporto all'estero

Variabile per la produzione di cunee WIND-200-WF

Questa macchina formare e tagliare ilcuneoperIl dispositivo è dotato di un sistema di taglio, forma, cuneo termico, lunghezza di alimentazione del cuneo e velocità di taglio programmabili in HMI.Il taglio a cuneo è controllato da un servomotore.

(1) Specifica

Tempo di ciclo	120 pezzi/min
Spessore di taglio	0.2~0.5 mm
Lunghezza di alimentazione	10~200 mm
Potenza totale	0.5KW
Fornitore di alimentazione	220V 50/60HZ
Peso	150 kg
Dimensione	450x650x1100 mm

(2) Caratteristica
Semplice e facile da usare
Non è necessario un operatore esperto
Ampia applicazione
- No, no.regolaremanutenzione necessaria

(3) Applicazione
Adatto per motori trifasici di piccole e medie dimensioni, motori generatori a benzina, ecc.

Domanda e risposta:

Domanda:

le nostre topsticks (o campione di cuneo) possono essere 0,020 ¢.

può formare questo cuneo o no.

Risposta:

in teoria la macchina automatica per la conformazione dei cunei può formare solo carta DMD di spessore inferiore a 0,35 mm,

Il cuneo deve essere riscaldato sulla macchina prima di essere formato,

Il tuo cuneo è NMN con 0,51 mm e troppo difficile da formare,

Clicca sulla foto sotto per vedere il video
