Commutatore CNC Undercutting Machine per il taglio del motore a corrente continua Armature Mica Indicizzazione manuale

Macchine per il taglio di commutatori per l'armatura del motore CC Mica Indicizzazione manuale WIND-ZCN072-5

Specificità della macchina di sottotitoli WIND-ZCN072C-5

Fabbricazione di macchine per il taglio a bassa velocità-1:

Questo dispositivo è costituito da corpo principale del macchinario, aghi di punta del telaio fisso, aghi di punta con fascia regolabile, dispositivo di segregazione di controllo numerico, piattaforma di servizio e sistema di componenti di servizio in fase di esecuzione.

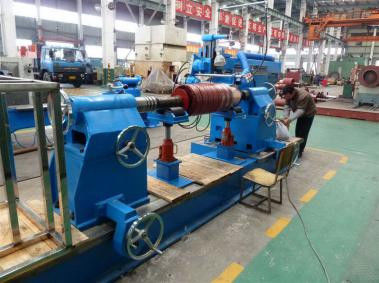

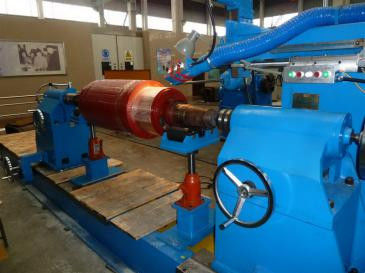

L'apparecchiatura è composta dalla macchina principale, da un dito fisso con telaio di coda, da un dito regolabile con pinza, da un dispositivo di indicizzazione CNC, da un servoslide e da un meccanismo di assemblaggio servo di sottosatura.L'indicizzazione di sottotitoli del commutatore adotta il servomotore dispositivo di indicizzazione CNC, dopo che il servosistema CNC ha posizionato l'alimentazione e il posizionamento della testa di taglio, viene eseguita la lavorazione automatica CNC,e un set di raccolta rifiuti e di aspirazione della polvere è dotato.

技术参数:Tparametri tecnici:

1. altitudine di funzionamento: 1200 mm

Altezza di funzionamento: il centro del pezzo è a 1200 mm dal suolo.

1. 工件铁芯直径:最大F1200mm(顶针中心高600mm)

Diametro del nucleo di ferro del pezzo da lavorare: massimo φ1200 mm (altezza del centro del pollice 600 mm).

1. 工件换向器 diametro: massimoF800mm

Diametro del commutatore del pezzo da lavorare: massimo Φ800 mm.

1. 工件转轴长度:3000mm

lunghezza dell'albero di rotazione del pezzo da lavorare: 3000 mm.

1. 变向器长度: massimo500mm

Lunghezza del commutatore: massimo 500 mm.

1. 刻槽 刀直径:Ф23mm, 刻刀离地1000mm

Diametro del tagliatore di fresatura a scanalatura: φ23 mm, tagliatore di fresatura da terra 1000 mm

1. 刻槽 刀转速度:2800r/min, potenza 1,5千瓦

Velocità di taglio della fresatura a scanalatura: 2800 r/min, potenza 1,5 kW

1. 工件转子 peso: massimo5

Peso del rotore del pezzo da lavorare: massimo 5 T

9, divisione utilizzando elettrodomestici, introduzione utilizzando elettrodomestici.

Indicizzazione da servomotore, alimentazione da servomotore.
