Macchina di accumulo a caldo per la fusione dei commutatori di armatura

Domanda e risposta

Domanda del costruttore K:

Abbiamo un motore a corrente continua a spazzola da 36V 370W con un diametro di filo di Ø0,85 mm.

Può indicare il valore massimo accettabile per la resistenza di saldatura nel dispositivo di misurazione della resistenza?

Qual dovrebbe essere la massima resistenza di saldatura per garantire che il rotore di ferita sia privo di problemi?

Risposta della Wind Automation:

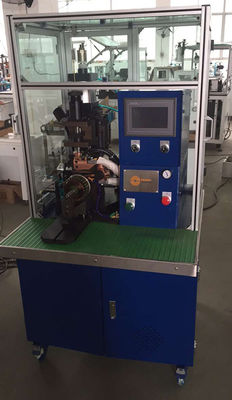

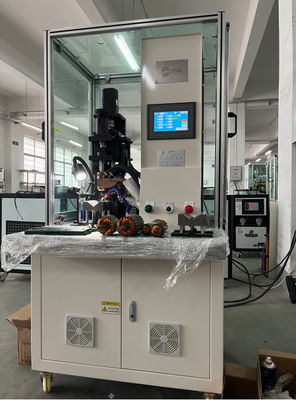

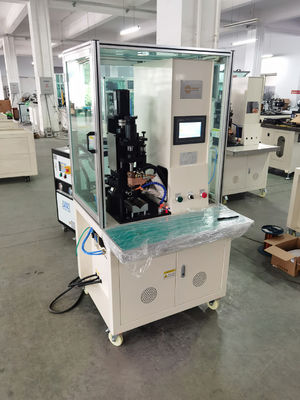

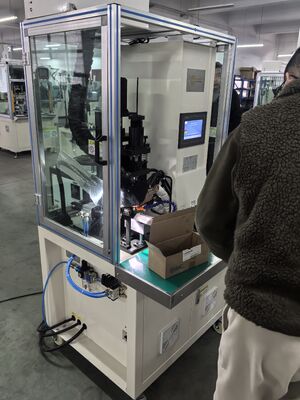

Macchina di saldatura a punto di alimentazione in corrente continua per commutatori di armatura con fusione a caldo WIND-DC-CW003

(1)Applicazione:

Armatura del motore PMDC con commutatore a gancio, commutatore a rialzo

(2)Vantaggi:

(3)Storia di diventare un prodotto star:

Il primo utilizzatore delle due macchine di saldatura WIND-DC-CW003­s è stato un produttore di motori di auto che produce

La maggior parte dei produttori di motori e fornitori di BMW e Volvo, hanno utilizzato macchine di saldatura importate dall'Italia e dall'Inghilterra e WIND-

DC-CW003 ha funzionato come macchina di riserva.

Lo stesso che una saldatrice importata e ordinato un altro 1pc tre anni dopo.

L'alimentazione ad alta frequenza da inverter a corrente continua è una tendenza nella saldatura dei commutatori, alcuni fornitori hanno detto di utilizzare

ad alta frequenza in realtà usano 2KHz, mentre Wind Automation può raggiungere 15KHz, con DC reale e puro

alimentazione che ottengano una qualità di saldatura costante!

(4)Parametro della macchina di fusione:

Diametro del filo: 0,01~1,2 mm

OD dell'armatura: 20~100 mm

Altezza dell'armatura:10~100 mm

Commutatore OD:8~70mm

Fonte d'aria: 5-7 kg/cm2

Potenza di saldatura: 10~30KW

3 fasi AC 380V da 50 a 60 Hz

Peso: circa 350 kg

Fornitore di alimentazione a fusione: Wind Automation auto-sviluppato ad alta frequenza 15KHz, 500~5000A

Sistema di controllo: Japan Mitsubishi PLC

Controllo di indicizzazione: Giappone Mitubishi servo posizionamento sistema 7' touch screen

(5)Caratteristica:

Commutatore di saldatura a punto conduttore della macchina di saldatura a caldo Fusione per filo sottile o grande Alta frequenza

saldatura da inverter e commutatore a stacking caldo con filo piccolo grande filo sottile e grande, con raffreddamento separato

dispositivo di acqua (agisce come condizionatore)

Come ottenere una buona qualità di fusione, di seguito quattro fattori da controllare

1. Regolare la corrente di fusione alla corrente adatta

2. Presione giusta per la zona di saldatura fusione

3Tempo di fusione

4La resistenza del conduttore è correlata all'area di contatto dell'elettrodo.

Clicca sull'immagine qui sotto per vedere il video
