Come fasciare la macchina di fasciatura della bobina di statore per dimensioni di telaio inferiori a 110

Lacciamento a doppia bobina laterale

1.Parametro

2.Vantaggi di prestazione

Denti di protezione per evitare danni al rivestimento della fessura

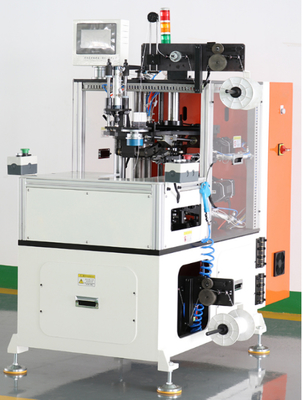

1) La macchina per il ripiegamento a bobina a doppio lato è composta da una parte di base, una parte di gancio superiore e una parte di gancio inferiore.

e parte di alimentazione del filo

2) La macchina di fascia adotta un servocontroller Schneide per il controllo del sistema,

e l'interfaccia uomo-macchina facilita la regolazione dei parametri;

3) Tempo di ciclo di legatura ≤ 1S/slot,

La tenuta del filo di legame soddisfa le esigenze del cliente,

con una lunghezza di rotazione non superiore a 2 mm,

4) Diversi spessori dello statore possono essere rapidamente regolati per la produzione in 5 minuti

5) Per le diverse dimensioni gli statori possono cambiare rapidamente gli attrezzi, con un tempo di circa 20 minuti

6) Ciascuna parte dell'apparecchiatura ha funzioni di debug e

dotato di pulsanti di debug per una facile debug

6) La sezione di indicizzazione è azionata da servomotori Schneide e

può essere impostato per slot per slot di legame e slot di legame skip

8) Lo spinello è azionato da un servomotore Schneide e la velocità può essere impostata

9) L'angolo dell'ago è azionato da un servomotore Schneide e può essere regolato liberamente;

10) con alimentazione automatica del filo, taglio automatico del filo, dispositivo di tensione, forza di tensione visibile,

e tensione di legame regolabile

11) Porta di rete riservata per il debug remoto e l'accesso a MES a distanza

12) Adottare un meccanismo di protezione della sicurezza, funzionamento in posizione eretta e un pulsante di una mano per l'avvio

• Facile carico e scarico per statori pesanti
• Legature a un lato
• Livello di qualità elevato del processo di lacciamento
• L'intero ciclo di lavoro è completamente automatico, escluso il carico e lo scarico manuali
• di peso superiore a 20 g/m2
• Non è necessario cambiare gli utensili per lunghezza di pila diversa, solo regolazione meccanica necessaria
• Disponibili diverse modalità di lacciamento, lacciamento slot-by-slot, lacciamento skip-slot o fancy lacing

Questa macchina di maglieria a bobina statore è per lacciare le bobine di fine statore una accanto all'altra,

è un processo di produzione di grandi motori ad induzione motore AC che copre il telaio 112, 132, 160

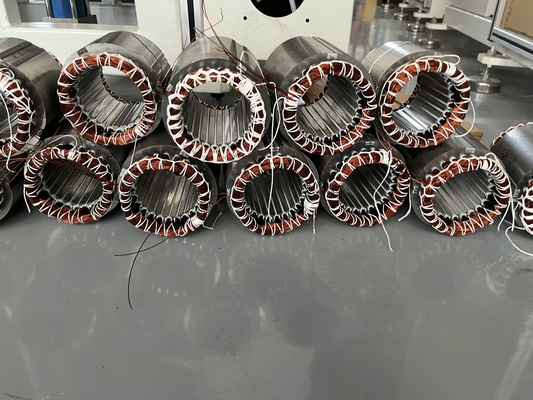

Il lacciamento delle bobine dello statore è il processo di fissare strettamente le estremità della bobina di campo di uno statore del motore elettrico con un cavo cucito,

anche chiamata trecciatura della bobina dello statore motore.

Applicazione della macchina Stator Coil Knot:

Il lacing è tipicamente utilizzato su motori a lunga durata di vita o ad alta efficienza come alcuni motori a induzione in cui il costo di guasto è elevato.

Parametro della macchina Stator Coil Knot:

1. Dimensioni degli statori

L'attrezzatura è collegata allo statore OD,

Quando lo statore è lo stesso, non c'è bisogno di cambiare gli attrezzi.

-Diametro esterno massimo: 140 mm

-Diametro interno massimo: 90 mm

- Lunghezza del nucleo: 10-90 mm

-Altezza bobina: Cam della macchina è correlata alla vostra altezza bobina entrambi i lati

2. cordone di legame

Il cordone rotondo di legame è ampiamente utilizzato,

Potrebbe fare una foto del cavo piatto per farci controllare?

3. Cambio di attrezzi

Sì, il cambio di attrezzatura e il cambio di programma possono essere fatti in 20 minuti.

e il lavoratore deve regolare gli aghi in altezza e posizione per la macchina standard che abbiamo citato,

Se vuoi aggiungere una funzione speciale, la macchina sarà fatta su misura e costerà di più,

Applicazione:

Per il generatore, la pompa dell'acqua profonda, l'isolamento delle slot del motore a tre fasi

Vantaggi:

1.Utilizzare lo statore lato interno diametro per fare posizionamento, facile da cambiare attrezzatura

2Tre servomotori assicurano la regolazione facile della macchina e il lacciamento liscio.

Un servomotore di controllo dello statore indicizzazione

Un servomotore controllare il movimento dell'ugello (l'ugello guida il cavo cucito)

Un servomotore controllare il movimento meccanico di tutta la macchina

3Una delle macchine più vendute durante le macchine di produzione di motori a induzione,

Aggiornare ogni anno per utente locale feedback del produttore del motore
