Come migliorare l'esperienza dell'utente del produttore del motore per la fusione del commutatore di armatura

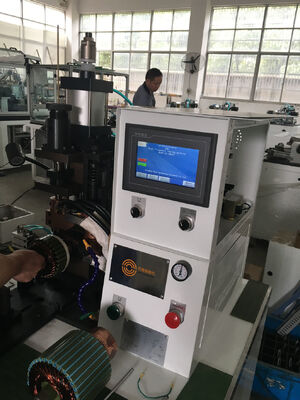

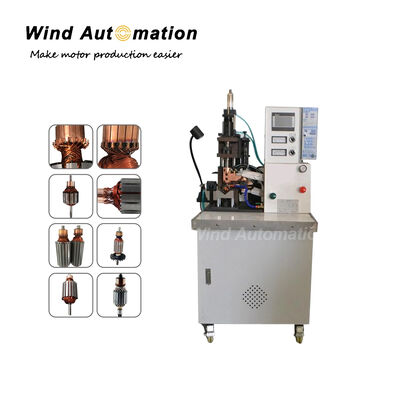

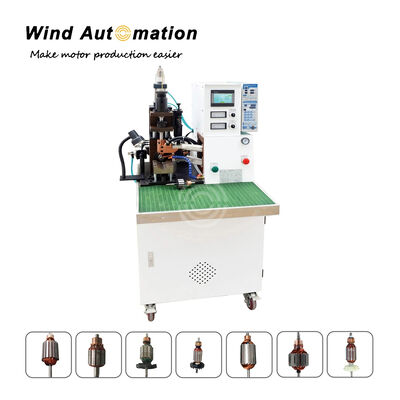

Macchina per saldatura a punti DC per fusione di commutatori di armatura, rivettatura a caldo WIND-DC-CW003

(1) Applicazione:

Armatura motore PMDC con commutatore a gancio, commutatore a riser

(2) Vantaggi:

Il nuovo fuser non funzionerà se il refrigeratore d'acqua non è acceso, a differenza del fusibile che abbiamo acquistato l'anno scorso che funzionerà anche senza di esso.

Il vecchio fuser funzionerà fino all'allarme di alta temperatura se un dipendente dimentica di spegnere il refrigeratore d'acqua.

È successo che è andato in alta temperatura alcune volte perché un dipendente dimentica di accendere il refrigeratore.

Per il resto, tutto funziona senza intoppi. Grazie

Soluzioni di automazione Wind

Grazie mille per il tuo feedback con le informazioni dettagliate!

Dopo discussione,

Per far sì che il 1° Fuser abbia la funzione che il fuser non funzionerà se il refrigeratore d'acqua non è acceso,

Il nuovo interruttore del sensore di flusso dell'acqua utilizza il rilevamento degli impulsi che è più affidabile per rilevare il flusso dell'acqua,

Di seguito è riportato il processo,

(4) Parametri della macchina per fusione:

Diametro del filo: 0,01 ~ 1,2 mm

OD dell'armatura: 20 ~ 100 mm

Altezza dello stack dell'armatura: 10 ~ 100 mm

OD del commutatore: 8 ~ 70 mm

Fonte d'aria: 5 ~ 7 KG/cm2

Potenza di saldatura: 10 ~ 30 KW

3 fasi AC 380V 50 ~ 60Hz

Peso: circa 350 KGSAlimentatore per fusione: Wind Automation auto-sviluppato ad alta frequenza 15KHz, 500 ~ 5000A

Sistema di controllo: PLC Mitsubishi Giappone

Controllo di indicizzazione: sistema di posizionamento servo Mitsubishi Giappone Touch screen da 7 pollici

(5)

Caratteristica:

Macchina per saldatura a punti per commutatori, rivettatura a caldo di conduttori, fusione per fili sottili o grandi, saldatura e rivettatura a caldo con inverter ad alta frequenza di commutatori con fili sottili e grandi, con dispositivo di raffreddamento separato (funziona come condizionatore)

Come ottenere una buona qualità di fusione, i quattro fattori seguenti che puoi controllare

1. Regolare la corrente di fusione alla corrente appropriata

2. Pressione corretta sull'area di saldatura per fusione

3. Tempo di fusione

4. Resistenza del conduttore, è correlata all'area di contatto dell'elettrodo

Si prega di fare clic sull'immagine sottostante per visualizzare il video

Questa macchina per saldatura a punti DC per commutatori di armatura è un dispositivo specializzato per la saldatura di rotori di motori, che utilizza corrente continua (DC) per la saldatura a resistenza. Rispetto alle tradizionali macchine per saldatura a punti AC, impiega tecnologia inverter DC o a media frequenza, offrendo vantaggi come velocità di risposta rapida, elevata efficienza energetica e saldatura stabile e precisa. Riduce efficacemente la deformazione del pezzo e garantisce una qualità di saldatura costante.Componenti principali e principio di funzionamento La macchina per saldatura a punti DC per armature è tipicamente composta dai seguenti componenti principali: Sistema di alimentazione: Questo è il cuore dell'attrezzatura. Comprende generalmente un raddrizzatore, un filtro, un inverter e un modulo di controllo. La sua funzione è quella di convertire l'alimentazione AC in ingresso in una corrente di saldatura DC stabile e controllabile. * Sistema di controllo: Responsabile dell'impostazione e del monitoraggio dei parametri di saldatura (come corrente, tempo e pressione) e del controllo preciso del processo di saldatura secondo un programma preimpostato. Le attrezzature moderne dispongono tipicamente di molteplici modalità di controllo, tra cui corrente costante, tensione costante e potenza costante, nonché funzioni di autodiagnosi. * Attuatore di saldatura: Include morsetti, elettrodi, ecc., utilizzati per tenere il pezzo e applicare la pressione di saldatura. Le attrezzature automatizzate integrano anche un sistema di collegamento multiasse e una struttura di bloccaggio rotante per adattarsi alle esigenze di saldatura di rotori di diverse specifiche. Il flusso di lavoro dell'attrezzatura prevede tipicamente il posizionamento del pezzo del rotore da saldare nella posizione designata, e l'attrezzatura completa automaticamente l'intero processo di bloccaggio, posizionamento, rotazione, saldatura e scarico.
