Macchina di avvolgimento di fili auto-attaccati per avvolgitore a bobina senza slot
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Statore del motore: | Spirale autoattaccata, Spirale motore senza lucchetta, motore senza spazzola | Giroscopico: | Dispositivo del servomotore Delta |
|---|---|---|---|
| Indicatore del filo: | 0.04 mm~0.60 mm (AWG22~AWG46) | Tipo di automazione: | Completamente automatico |
| Colore della macchina: | Bianco o richiesto per cliente | Dopo le vendite: | Ingegneri disponibili per il servizio di macchine all'estero |
| Evidenziare: | bobinatrice della bobina di statore,bobinatrice automatica della bobina |
||

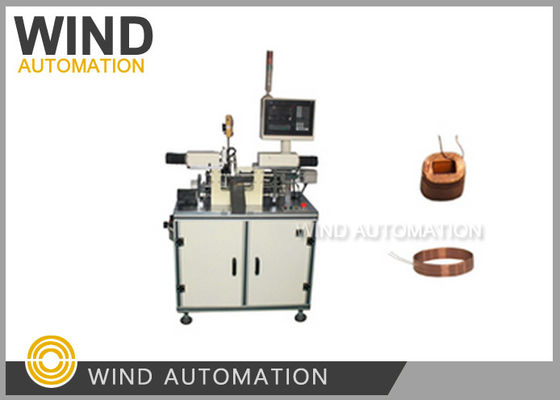

Macchina di avvolgimento di fili auto-attaccati per avvolgitore a bobina senza slot WIND-063-BW
Applicazione:
Motore senza spazzola bobina auto-attaccata, bobina motore senza slot
Vantaggi:
1. Dispositivo servo a tre assi assicurare la precisione
2. larghezza del filo da 0,04 mm ~ 0,60 mm (AWG22 ~ AWG46)
3. Macchina delicata per avvolgimento di bobine autoossatate
Parametro:
Diametro del filo: 0,04 mm~0,6 mm
Diametro esterno della bobina: < 80 mm
Metodo di legame: aria calda
Sistema di controllo: 3 assi, dettagli come segue
Servomotore Delta avvolgente 750W Max 3000RPM
Arraying (dislocazione del filo) Delta servomotore 400W
Servomotore U Axis Delta 400W
Potenza della pistola d'aria: 1600W, temperatura dell'aria calda regolabile
Fornitore di alimentazione: 220V,50HZ monofase
| WIND-063-BW dati della bobina | |
| Numero di assi di movimento | Tre assi |
| Metodo fisso | Bastoni ad aria calda |
| Diametro del filo | 0.04-0.6 mm |
| Potenza del motore dell'asse di avvolgimento (asse X) |
motore servomotore a corrente alternata 750 W, MAX.3000 giri al minuto, Precisione di arresto 0° |
| Intervallo di impostazione dell'asse X | 0.1°--359,9° |
| Potenza del motore dell'asse di serie (spostamento sull'asse Z) |
Servomotore a corrente alternata 400W |
| Corrente di spostamento di massa massima | 25 mm |
| Potenza del motore dell'asse di larghezza (asse U) |
motore servomotore a corrente alternata di 400 W, Accuratezza dell'asse U 0,01 mm |
| Posizione del filo terminale | Impostato liberamente |
| Direzione del lavoro | CW/CCW |
| Ritorno a zero volte | Nessun limite |
| Potenza della pistola Hotair | 1600 W |
| Voltaggio | 220V, 50-60HZ monofase |
| Marca della configurazione della macchina | Motore Delta, cilindro AirTAC, cuscinetto a sfera SMC |
