Motore a induzione statore bobina avvolgente macchina completamente automatica ventilatore oscilante
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| avvolgimento della bobina dello statore motore: | Con servosistema non CNC | Confronta con la bobina di avvolgimento comune: | Salvare filo di rame |
|---|---|---|---|
| Indicatore del filo: | Min. 0,1 mm (AWG38) | Tipo di automazione: | Avvolgimento verticale completamente automatico con dispositivo rotativo |
| Colore della macchina: | Bianco o richiesto per cliente | Dopo le vendite: | Ingegneri disponibili per il servizio di macchine all'estero |
| Evidenziare: | bobinatrice della bobina di statore,bobinatrice automatica della bobina |
||

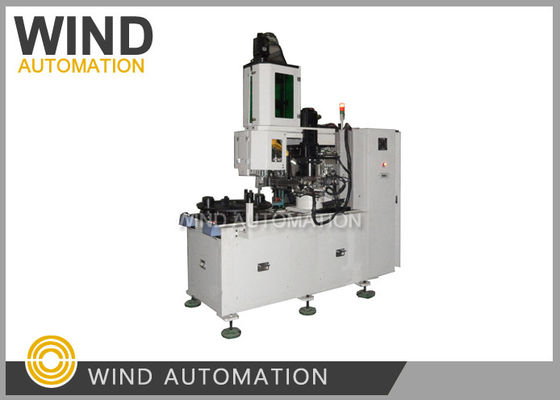

Avvolgitore automatico per bobine statore motore a induzione Ventilatore oscillante WIND-100-VW
Applicazione:
Macchina automatica per l'avvolgimento di bobine statore per compressori di pompe a motore a induzione con sistema servo
WIND-100-VW Avvolgitrice verticale automatica per l'avvolgimento di distributori automatici, sedie a rotelle, letti medicali e motori per tapis roulant
Vantaggi:
✓ Risparmio di materiale
|
Risparmio di filo di rame perché non è necessario collegare bobine separate |
✓ Slot statore stretto
|
| Qualità di avvolgimento costante adatta per l'inserimento di avvolgimenti statore ad alto tasso di riempimento |
con larghezza della fessura superiore a
1,36 mm✓ Risparmio sui costi di manodopera
|
|
La macchina avvolgitrice dello statore avvolge la bobina direttamente sul trasferitore di avvolgimenti |
, operatore non è necessario posizionare le bobine, ma è sufficiente posizionare il trasferitore
sulla macchina di inserimento dell'avvolgimento
✓ Migliore qualità di avvolgimento
|
|
Rispetto alla comune macchina per la produzione di avvolgimenti CNC, WIND-100-VM non solo
|
risparmia filo di rame, ma garantisce anche la qualità dell'avvolgimento durante l'inserimento nello
statore, i fili di avvolgimento non si rompono durante il processo di inserimento
Parametro
|
:Diametro del filo: 0,2~1,2 mm
ID statore min: 40 mm
OD statore max: 175 mm
Lunghezza del nucleo: 40-130 mm
Potenza: 380 V, 50/60 kW
Peso: circa 1100 kg
Dimensioni: 1900 (L)x850 (W)x3200 (H)mm
Feedback degli utenti dei produttori di motori cinesi locali ben noti e rispettati
La macchina avvolgitrice verticale WIND-100-VW avvolge la bobina e la posiziona sulla forma di trasferimento
(la forma di trasferimento con filo può essere incorporata nello statore nel successivo processo di inserimento di cunei e bobine
macchina)
La sua caratteristica è l'alta efficienza, il risparmio di filo di rame e l'idoneità per statori con apertura di fessura ridotta con elevato riempimento
tasso, inoltre il filo non si rompe durante l'operazione di inserimento.
Fare clic sul collegamento sottostante per visualizzare il video
