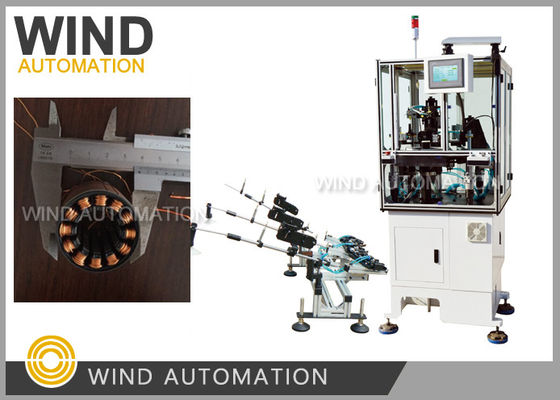

BLDC Motor Stator Coil Winding Machine Aglio Tipo Tre Fase
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Condizione: | Nuovo | Tipo d'avvolgimento: | Avvolgimento con ago invece di avvolgimento con volante |
|---|---|---|---|
| Posto di lavoro: | 3 aghi a stazione singola come girante a tre stazioni | Velocità di avvolgimento: | 300 RPM a 500 RPM in base al calibro del filo |
| Di tipo automatico: | Completamente automatico | Colore della macchina: | Bianco o richiesto per cliente |
| Dopo venditeVelocità del vento: | Ingegneri disponibili per il servizio di macchine all'estero | ||
| Evidenziare: | bobinatrice della bobina del motore,bobinatrice della bobina di statore |
||
Motore BLDC a tre fasi statore bobina macchina di avvolgimento tipo ago non volante avvolgenteWIND-3A-TSM
Applicazione:
Statori BLDC con avvolgimento ad ago di motore a tre fasi come macchina da cucire, compressore di aria condizionata,
Compressore frigorifero, pompa d'acqua per applicazioni automobilistiche, motore a pompa di carburante a 6 poli, 9 poli, 12
poli o 18 poli
Vantaggi:
- Sì.✔3 aghi 3 slot allo stesso tempo, più largo può finire il avvolgimento in3 volte per 9poles BLDC stator
- Sì.✔ può vento 6, 9, 12 statori poli che è Multipli di 3 slot
- Sì.✔ La velocità di avvolgimento può essere impostata per diversi diametri di filo da 0,08 mm a 1,2 mm,
e statori di peso pesante o leggero, altezza di pila grande o piccola, hanno una buona apatia senza rivestimento
Caratteristica:
Macchina di avvolgimento dello statore senza spazzola WIND-3A-TSMè progettato per la produzione di statori multipoli a 3 fasi
Il suo percorso tortuoso ha forma quadrata,Fa il riavvolgimento dei fili e l'arrangiamento allo stesso tempo e automaticamente.
L'avvolgimento degli aghi, l'arrangiamento, l'indicizzazione, il posizionamento del filo ponte, i fili tagliati sono completamente automatici.
Parametro:
Diametro del filo: 0,08 ~ 1,2 mm (AWG17 ~ AWG39)
Identificatore dello statore:15~65mm
Lunghezza del nucleo:7-110 mm
Girata n. 0-99999
Opzione di funzionamento: a passo/automatico
Poli di statore: 6 poli, 9 poli, 12 poli, 18 poli (Customizzato)
Pressione dell'aria: 5-7 kg/cm2
Potenza:2KW, AC220V 50/60Hz
Peso: circa 450 kg
Dimensioni: 1600 (L) x 1100 (W) x 1400 (H) mm
La macchina di avvolgimento dello statore BLDC WIND-3A-TSM utilizza un ago per avvolgere le bobine direttamente allo statore, a differenza di
uno statore esterno o una macchina universale di avvolgimento per armature a corrente continua, il filo si muove solo nella fessura,
Quindi per una macchina di avvolgimento dell'ago, deve esserci abbastanza spazio per il movimento dell'ago.
Se è necessario acquistare la macchina, è necessario dire al fornitore della macchinail disegno dello statore e
altezza, compresa l'importante dimensione della larghezza dello slot per controllare lo spazio sufficiente per il movimento degli aghi.
Il giradischi WIND-3A-TSM fa 3 avvolgimenti alla volta.
Alcuni produttori di statori BLDC stanno valutando l'utilizzo di slot di distorsione nel loro motore BLDC, come progettazione di distorsione
In questo modo si può ottenere una migliore velocità di riempimento delle fessure e un flusso magnetico, fino ad ora anche alcuni produttori di macchine italiani possono
Quindi, se si considera l'uso di inclinazione, si può avere a fare la bobina avvolgimento
manualmente o selezionare una macchina di avvolgimento a bobina ad alto costo.
Domanda e risposta:
1. Quale tipo di avvolgimento dell'ago dello statore sceglieremo per lo statore nel disegno allegato?
La macchina di avvolgimento WIND-3A-TSM con servo-dispositivo di indicizzazione dell'array di avvolgimento
e angolo dispositivo swing cam è molto adatto per avvolgere il vostro statore metioned in disegno,
E' molto stabile nell'avvolgimento di fili grandi e piccoli, di statori di compressori BLDC.
2.Puoi anche stimare il periodo di avvolgimento del nostro progetto,Quanti statori possiamo produrre?
In un'ora?
Secondo i vostri dati di avvolgimento, numero di curve 27, diametro del filo 0,8 mm,
la velocità di avvolgimento che suggeriamo è di 300 giri al minuto, e ci vuole circa 1 minuto per ottenere 1pc statore ferita,
In un'ora puoi avere più di 60 pezzi.
3Qual e' la lista dei materiali da fornire per la traccia della macchina?
Per la fabbricazione e la messa in servizio delle macchine sono necessari i seguenti campioni:
1- Stator stack 5pcs senza avvolgimento
2. statore della ferita 1pc
3Un filo di rame basta per avvolgere 15 statori.
