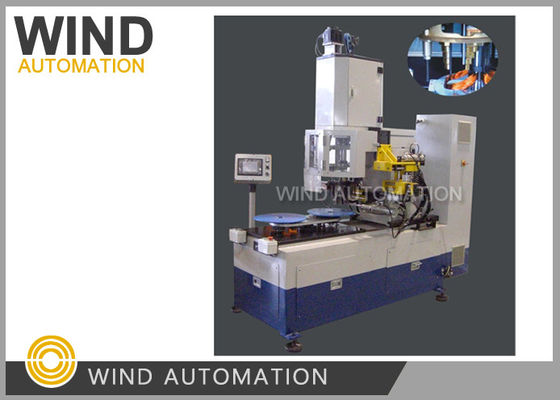

Macchina di avvolgimento a bobina completamente automatica Verticale 0,1 mm filo sottile Avvolgimento / posizionamento
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| avvolgimento della bobina dello statore motore: | Avvolgimento di bobine principali e ausiliarie con servosistema | Bobinatrice: | Top 5 della macchina di avvolgimento più venduta |
|---|---|---|---|
| Indicatore del filo: | Min. 0,1 mm (AWG38) | Tipo di automazione: | Avvolgimento verticale completamente automatico con dispositivo rotativo |
| Colore della macchina: | Bianco o richiesto per cliente | Dopo le vendite: | Ingegneri disponibili per il servizio di macchine all'estero |
| Evidenziare: | bobinatrice della bobina del motore,bobinatrice automatica della bobina |
||
Stator verticale completamente automatico con filo sottile da 0,1 mm, macchina di avvolgimento e collocazione WIND-100-VW
(1)Applicazione
Avvolgimento della bobina dello statore del motore a corrente alternata
(2)Processo operativo
WIND-100-VW macchina di avvolgimento verticale avvolgere la bobina e mettere la bobina a trasferire forma
Quando una stazione è finita, l'attrezzatura ruota e si sposta verso l'altra stazione avvolgendo,
Allo stesso tempo, l'operazione può prendere il modulo di trasferimento con avvolgimenti su di esso.
Il modulo di trasferimento con il filo può essere incenerito in statore nel processo di operazione successivo
macchina per inserire cuneo e bobina.
(3)Vantaggi:
|
✓ Risparmio di materiale |
Risparmiare filo Cooper perché non hanno bisogno di collegare bobine separate
|
|
✓L' apertura stretta dello statore |
Qualità di avvolgimento costante adatta per l'inserimento di avvolgimento dello statore ad alta velocità di riempimento
con larghezza di fessura superiore1.36 mm
|
|
✓Risparmio di lavoro |
Stator avvolgimento macchina bobina di vento direttamente a avvolgimenti trasferimento ex, operatore
non c'è bisogno di mettere le bobine in posizione, invece hanno solo bisogno di mettere sul trasferimento
ex sulla macchina di inserimento dell'avvolgimento
|
|
✓ Migliore qualità dell'avvolgimento
|
Rispetto alla normale macchina di produzione di avvolgimento a CNC, la WIND-100-VM non solo
Il filo di rame non è solo salvato, ma è anche garantito la qualità dell'avvolgimento durante l'inserimento in
Stator, i fili di avvolgimento non si rompono durante il processo di inserimento.
|
(4)Parametro:
Diametro del filo:0.2~1.2 mm (Altre dimensioni su misura)
ID min dello statore: 40 mm
Max. statore OD:175 mm
Lunghezza del nucleo: 40 - 130 mm
Potenza:380V, 50/60KW
Peso: circa 1100 kg
Dimensioni: 1900 (L) x850 (W) x3200 (H) mm
(5)Feedback del locale clinet Yangzhou Jinfeida sulla bobina WIND-100-VW
È caratterizzato da un'elevata efficienza, risparmio di filo di rame ed è adatto per lo statore ad apertura di piccolo slot con alto riempimento
Per evitare che il filo si rompa durante l'inserimento.
Clicca sul link qui sotto per vedere il video
