Fabbricazione automatica di perni di capelli con bobina di avvolgimento
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Coil di armatura: | Pignone per capelli della bobina di avvio | Lunghezza d'alimentazione: | Fino a 500mm |
|---|---|---|---|
| Filtro di smalto per filo a foratura: | Entrambi i fili sono adatti | Formazione: | Per metodo di piegatura |
| Forma della spilla: | Dispositivo di perforazione | Dopo le vendite: | Gli ingegneri sono disponibili per l'oltremare |

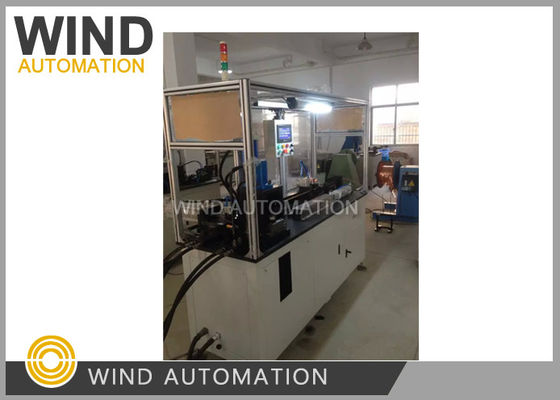

Completamente automaticoUnCostruttore di bobine per rotore (Hairpin)AVVOLGI-AWF
MProcesso di lavoro della macchina
La macchina può formare automaticamente l'hairpin con il seguente processo in continuo:
Svolgimento automatico del filo → Alimentazione del filo → Raddrizzatore del filo → Pressatura del filo →
Rimozione smalto laterale → Rimozione smalto larghezza filo → Trazione filo → Taglio filo
→ Piegatura filo → Punzonatura filo → Scarico,
Produzione: circa 3s' a 5s' per pezzo,
L'attrezzatura può essere cambiata facilmente per sei bobine del rotore
1 – M154104458
2 – M154097736
3 – M154038444
4 – M154103929 La forma del filo smaltato deve essere cambiata nella forma del filo nudo
5 – M154105507 La forma del filo smaltato deve essere cambiata nella forma del filo nudo
6 – MBD-7G
Costruzione della macchina
1. Dispositivo di svolgimento automatico del filo
2. Meccanismo di raddrizzamento del filo,
Composto da due serie di ruote guida di raddrizzamento in direzione X,Y
E cilindro, il cilindro tira il filo per raddrizzarlo.
3. Meccanismo di alimentazione del filo
Il servomotore Delta aziona il modulo di alimentazione del filo per alimentare il filo,
la lunghezza di alimentazione del filo può essere impostata sullo schermo,
e la lunghezza massima di alimentazione del filo è di 500 mm
4. Meccanismo di rimozione dello smalto
Il dispositivo di rimozione dello smalto è composto da due strutture,
Rimozione smalto laterale e rimozione smalto larghezza
La rimozione smalto laterale utilizza 3 coltelli Gem per ruotare e rimuovere lo smalto sul lato
La rimozione smalto larghezza utilizza due frese per graffiare in direzioni opposte
e controllare/limitare la profondità del graffio
La funzione di rimozione dello smalto può essere attivata/disattivata sul touch screen.
5. Meccanismo di taglio
Il meccanismo di taglio è composto da un dispositivo di pressatura del filo e di taglio del filo,
Prima del taglio, il cilindro di pressatura del filo e l'attrezzatura di pressatura premono il filo per impedirne lo spostamento,
E poi tagliare il filo con quattro frese, allo stesso tempo può rimuovere le bave se si verificano
6. Meccanismo di piegatura del filo
Composto da un dispositivo di pressatura del filo e un dispositivo di piegatura azionato da cilindri
e un dispositivo di punzonatura azionato da un sistema idraulico.
Dopo la formatura, scaricare l'hairpin automaticamente quando il cilindro di piegatura del filo ritorna.
PLC Siemens o Delta
Servomotore Delta
Touch screen Weinview
Cilindro Airtac
Peso: circa 850 kg
Dimensioni della macchina: 1.800 mm x 750 mm x 1800 mm3
La macchina e il dispositivo di svolgimento del filo devono avere una distanza di 3000 mm
