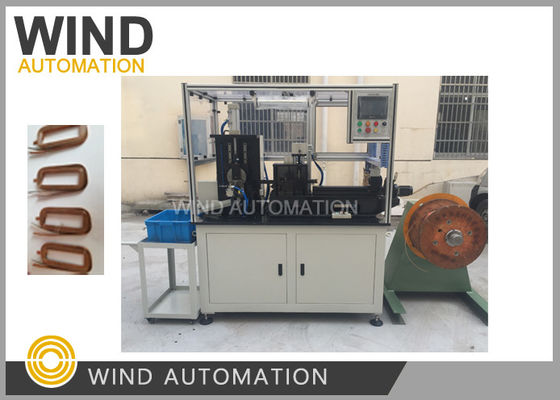

Ventilatore automatico a bobina di campo WIND-PCW-F3

Completamente automaticoFavvolgimento di bobine di ferromacchina WIND-PCW-F3

Mprocesso di lavorazione

La macchina può avvolgere automaticamente la bobina di campo con il processo sottostante continuamente,

Alimentazione automatica del filo→ raddrizzatore → terminale di partenza a piega→ alimentazione del filo I,→piegatura→alimentazione del filo II→pressione del filo all'utensile→formazione→alimentazione e torsione della carta →avvolgimento→taglio del filo→taglio della carta→torsione del filo→scarico,

Prodotto: da 15 a 30 pezzi circa, circa 2000 pezzi per turno/8 ore

Costruzione di macchine

1. meccanismo di raddrizzamento del filo,

Composto da due serie di raddrizzatori della ruota guida in direzione X, Y

E il cilindro, il cilindro tira il filo per raddrizzarlo.

2. Meccanismo di alimentazione del filo

Servomotore Delta azionare il modulo di alimentazione del filo per alimentare il filo,

la lunghezza di alimentazione del filo può essere impostata sullo schermo, e il limite di inserimento del filo può assicurare

La traccia del filo e' corretta.

3Iniziazione del meccanismo di flessione terminale.

Utilizzare il cilindro per guidare la puleggia per piegare il terminale di partenza,

La direzione di piegatura può essere sinistra o destra

4. Meccanismo di piegatura del filo

composto da un dispositivo di filo di stampa e un dispositivo di piegatura,

direzione di piegatura può essere a sinistra o a destra

• Meccanismo di taglio

Con tagliatore speciale dedicato alla bobina di campo

• Meccanismo di avvolgimento e scarico della bobina

meccanismo di avvolgimento della bobina costituito da un dispositivo di filo di stampa azionato da un cilindro,

dispositivo di rotazione azionato da servomotore Delta con parte di trasmissione del riduttore,

Strumento, dispositivo di pinza strumento, dispositivo di espulsione.

Il meccanismo di alimentazione del filo alimenta il filo piegato alla posizione fissa dell'utensile,

il dispositivo di pressione del filo inizia a premere il filo, il dispositivo di rotazione ruota,

quando si ruota in posizione fissa la carta viene alimentata,

e continuare a ruotare in posizione fissa, e tagliare la carta, ruotare per avvolgere la bobina.

L'attrezzatura dispositivo di chiusura sciolto, finshed bobina uscire e ripetere dall'inizio.

7. Dispositivo di guida in carta

Composto da portacarte, motore di alimentazione della carta e apparecchio di stampa della carta

8Il telaio della macchina è in alluminio con vetro organico

Simens o Delta PLC

Servomotore Delta

schermo touch Weinveiw

Peso: circa 650 kgDimensione della macchina: 1500 mm x 900 mm x 1700 mm³
