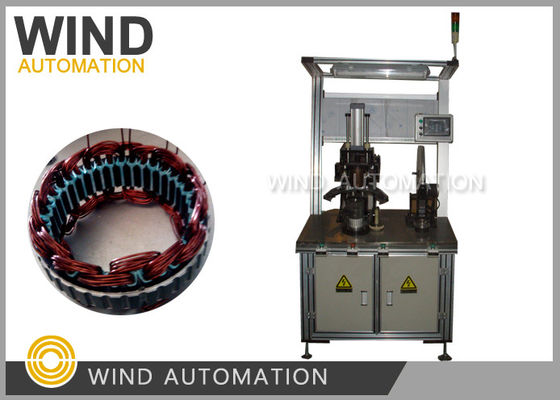

Macchina di inserimento della bobina del generatore dopo la bobina dell'alternatore

Macchina di inserimento della bobina del generatore dopo la bobina dell'alternatore

1. Processo di funzionamento della macchina di inserimento di avvolgimento

• Mettere il modulo di cuneo sullo strumento di inserimento di cuneo, premere il pulsante di avvio per iniziare a tagliare e inserire il cuneo.
• Mettere il formaggio di cuneo su strumento di inserimento bobina, e quindi premere il pulsante di avvio, cuneo verrà inserito automaticamente nell'utensile.
• Mettete la forma di avvolgimento sulla bobina inserimento strumento.
• Metti il posizionatore nell'utensile di inserimento della bobina.Poi carica lo statore ((dopo l'inserimento della carta a fessura) nell'utensile di inserimento della bobina.
• Premere il pulsante di avvio, bobina avvolgimento macchina farà automaticamente bobina e cuneo inserimento processo.
•
• Introduzione alla stazione
• La macchina adotta un meccanismo di alimentazione automatica con cuneo a passo e di taglio automatico.
• L'alimentazione della bobina è effettuata da un motore a gradini, con torque senor e sistema di arresto automatico di sovraccarico, che può proteggere l'ago dello stampo dai danni.
• Progettazione di cambiamento rapido degli utensili entro 20 minuti.
• Tutti gli interruttori della macchina sono pulsanti.
• Tempo di funzionamento 45 secondi.
• Altezza operativa: 1050 mm.

•

  Configurazione della macchina di inserimento della bobina

  Articolo	Marchio
  Guida	ABBA/TCP
  Sensore	Malata
  Servomotore	Mitsubishi
  PLC	Mitsubishi
  Dispositivo touch	Mitsubishi
  Componenti elettrici	Schneider
  Parti pneumatiche	Attacco aereo



  Commento:

  Questa macchina di inserimento delle bobine copre un intervallo di lunghezza della pila entro 20-42 mm.

• Non è necessario cambiare gli attrezzi per lunghezza di pila diversa, ma regolazione meccanica.

Clicca sul link qui sotto per vedere il video di inserimento dell'avvolgimento dell'onda dello statore del generatore
