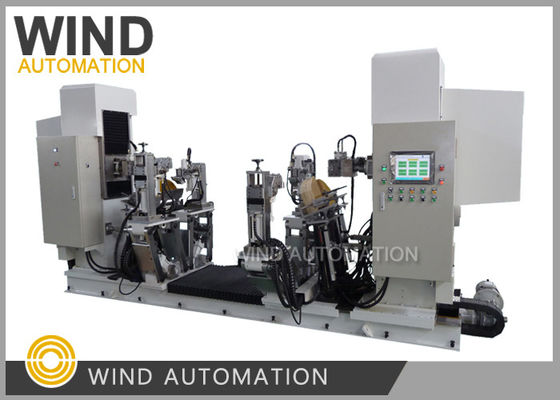

Macchina per la formazione di arco a quattro bracci automatica CNC Stator Coil Top
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Fattore critico: | Determina la capacità di fabbricazione di motori | Posto di lavoro: | Macchina combinata |
|---|---|---|---|
| Dimensione del filo manipolato: | 3 mm*8 mm, AWG9, AWG0 | Processo di modellazione delle pinze: | Taglio, stripping dello smalto, modellazione |
| Tempo di ciclo: | Il tempo di ciclo relativo alla lunghezza del filo | Codice S.A.: | 84798110 |
Macchine per la formazione di arco a quattro bracci automatiche CNC con statore a bobina
La macchina di formazione di arco è molto importante per la produzione di motori.
Wind Automation aveva fornito a molti clienti russi.
Caratteristiche
(1)Questa macchina adotta il controllo digitale, effettuato da una valvola servoidraulica proporzionale CNC, tutti i parametri possono essere controllati da una valvola servoidraulica.essere visualizzato, modificato, memorizzato sullo schermo, immagazzinatopuò raggiungere più di 1000 pezzi, tutti i parametri possono essere chiamati in qualsiasi momento, i parametri della bobina e il valore di rilevamento automatico visualizzato sullo schermo.
Wind Automation aveva fornito a molti clienti russi.
Caratteristiche
(1)Questa macchina adotta il controllo digitale, effettuato da una valvola servoidraulica proporzionale CNC, tutti i parametri possono essere controllati da una valvola servoidraulica.essere visualizzato, modificato, memorizzato sullo schermo, immagazzinatopuò raggiungere più di 1000 pezzi, tutti i parametri possono essere chiamati in qualsiasi momento, i parametri della bobina e il valore di rilevamento automatico visualizzato sullo schermo.
(2) Questa apparecchiatura può completare automaticamente e successivamente il processo di formazione delle bobine dalla fusiforme alle bobine del prodotto;
(3) L'apertura della bobina, l'angolo, l'altezza del naso, l'arco, il controllo accurato di questa attrezzatura dopo la modellazione, non richiedono più la riformazione dello stampo;
(4)Il sistema di arco di punta di questa apparecchiatura adotta il tipo di giunzione multi-tabella, unire manualmente diversi arco per garantire la diversaspecifica dei requisiti di formazione delle estremità della bobina;
(5) La pinza di questa apparecchiatura può essere regolata da 0 a 140°, il bordo lineare e l'angolo di rotazione della punta non si gonfiano,e il blocco clip saldamente e non si muoverà nel processo di formazione per garantire nessun danno meccanico tra bobine, l'isolamento inter-cerchio della bobina è intatto per garantire un'affidabile prestazione elettrica della bobina;
(6)Questa apparecchiatura ha un metodo di soluzione molto semplice al problema del rimbalzo della bobina.
I sistemi sono indipendenti, si adattano e compensano da soli senza interferire tra loro.
Specificità
Specificità
1L'ampiezza massima della bobina tipo T: 120 mm;
2- lato lineare della bobina: 400-2200 mm; lunghezza di proiezione alle estremità dopo la modellazione: 75-560 mm;
3,max. angolo compreso tra due lati lineari: 0~70° rispettivamente regolabile per angolo anteriore e posteriore, angolo totale 0~140°;
4, larghezza totale dell'apertura della bobina (dislivello): 100~800 mm.
5Sezione della bobina (larghezza × altezza): 7~30 mm × 12~70 mm, min. 7×12 mm, max. 30×70 mm, 2 fori davanti e dietro ciascuno;
6"Diametro del perno del naso della bobina: φ24, φ39;
7, inclinazione della parte del naso della bobina: 0~30°;
8"Altezza della parte del naso in picco: -80~300 mm;
9, altezza dell'arco superiore: 0 ~ 250 mm, massimo può raggiungere 350 mm quando grande apertura;
10Precisione di modellazione: angolo < ± 0,2°.
11,Ciclo di formazione della bobina: in 1~2 min;
12"Pressione di sistema della stazione di pompaggio idraulica: 8Mpa, pressione di resistenza del tubo dell'olio: > 20Mpa;
13Altri standard hanno anche la lunghezza retta: 1600 mm, 2500 mm, 3200 mm.
Clicca sull'immagine qui sotto per vedere il video
