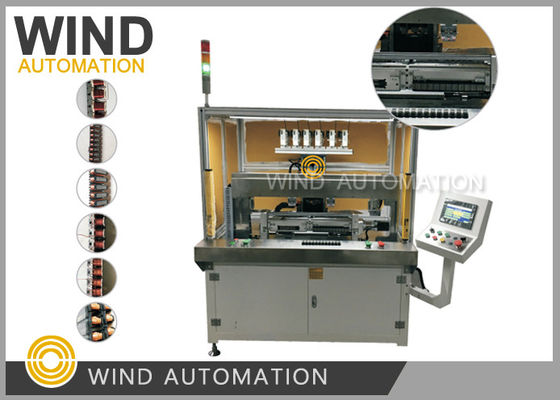

Sezioni di avvolgimenti di statore e ancoraggio lineare di avvolgimento lineare di laminazione retta per BLDC PMSM e motori EV

Sezioni di avvolgimenti di statore e ancoraggio Linea di avvolgimento lineare Laminazione diritta per motori BLDC PMSM ed EVVENTO-ZR158-2







Applicazione della macchina avvolgitrice:



L'avvolgitore per laminazione diritta dello statore BLDC è una tendenza per i produttori di motori che lo desiderano



produrre un elevato tasso di riempimento delle scanalature, dimensioni ridotte delle scanalature e motori elettrici ad alte prestazioni







Dati tecnici dell'avvolgitore:



Diametro del filo: da 0,1 mm a 0,8 mm (da AWG38 a AWG20)



Lunghezza totale dello statore: massimo 400 mm



Altezza pila statore: max 100 mm



N. slot: nessun limitato



N. giri: No limitato



Velocità di avvolgimento: 600 giri/min (in base alle dimensioni del diametro del filo e all'altezza della pila)



Sorgente d'aria: 0,4 ~ 0,7 MPa



Potenza macchina: 8KW



CA trifase 380 V 50~60 Hz



Peso: circa 900 kg



Dimensioni: 1100(L)*800(P)*2000(A)mm







Avvolgitrice WIND-ZR158 Vantaggi competitivi:



1. Design giapponese, prodotto in Cina



2. Due stazioni di lavoro possono avvolgere 24SWG, 68 giri, statore a 9 poli in 1,5 minuti (1,5 minuti/2 pezzi)



3. Lo spostamento delle bobine di avvolgimento di ogni segmento è pulito e ordinato,Lo strato di avvolgimento perfetto non solo è pulito e ordinato



aspetto, anche di buona qualità con piccola resistenza



4. Due o tre stazioni sono dotate di dispositivo di caricamento automatico



5. Tempo di ciclo dell'avvolgimento 1 avvolgimento statore (requisiti di avvolgimento come di seguito)



   1,5 minuti/2 pezzi (2 stazioni di lavoro), 1,5 minuti/3 pezzi (3 stazioni di lavoro).Per uno statore eciascun polo



richiede 68 giri di avvolgimento del filo.L'avvolgimento inizierà dal primo terminale e il filo verrà crimpato nei terminali



e poi il primo polo verrà avvolto per 68 giri di bobina, quindi il filo andrà dal lato posteriore della parte al quarto polo,



anche qui 68 giri in senso orario e il filo si sposterà dal retro al 7° polo e avvolgerà nuovamente 68 giri di bobina



avvolgimento e quindi crimpatura di un piccolo terminale.







Caratteristica diritta della bobinatrice della pila di laminazione:



1. Attraverso il movimento su e giù dell'ago di avvolgimento e la rotazione del nucleo di ferro della pila di laminazione,



qualsiasi traccia può essere avvolta.Pertanto, modificando il programma di avvolgimento del prodotto, si otterranno gli avvolgimenti corrispondenti



con diversi spessori del nucleo e diverse spire, il numero di poli centrali può essere impostato facilmente



2. Il dialogo uomo-macchina può garantire che la modalità operativa e la manutenzione siano più semplici



3. Il filo a spirale gira n.bloccato nel terminale può essere impostato arbitrariamente e fermarsi in qualsiasi posizione a 360°,



Di conseguenza, è semplice e conveniente posizionare il filo del ponte e ridurre il tempo di ciclo complessivo.



Migliorare l'efficienza produttiva



4. Durante l'avvolgimento, il numero di spire in ciascuno strato può essere modificato in modo flessibile per realizzare prodotti diversi



livello di tipi.



5. Poiché l'operazione di scanalatura del filo di rame viene eseguita con il sistema di controllo Yaskawa ad alte prestazioni



e il servomotore Yaskawa, è possibile garantire la stabilità della posizione del filo smaltato nella fessura



e quindi ridurre il tempo di avvolgimento.



6. È possibile selezionare metodi di alimentazione manuale del robot manuale o automatica.



Il carico e lo scarico automatici possono realizzare una produzione completamente automatizzata di linee di produzione,



risparmio sui costi di manodopera per i clienti produttori di motori nella produzione di massa.



7. Tutte le unità dell'attrezzatura di avvolgimento sono state completamente standardizzate e gli utensili sono facili da sostituire



La manutenzione complessiva dell'avvolgitrice è più semplice e conveniente.

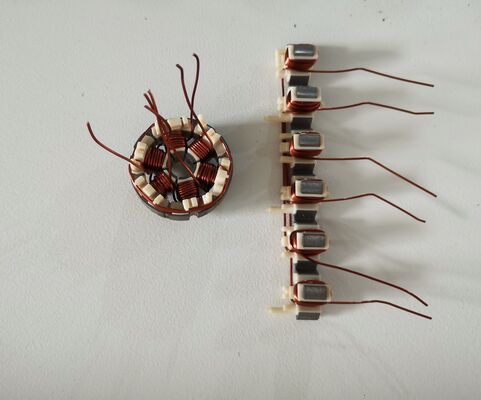

Esempio Ci sono 9 poli/denti.



Serie di avvolgimenti:



1° polo-4° polo-7° polo



2° polo-5° polo-8° polo



3° polo-6° polo-9° polo



Filo: 24SWG DOPPIO COAT







Configurazione principale dell'avvolgitrice:



Sistema di controllo	Giappone Yaskawa
Servosistema	Giappone Yaskawa
Componenti elettrici a bassa tensione	Schneider
Touch screen	Weinview
Sensore/finecorsa	Omron
Guida a vite	Ciaowin
Unità pneumatica	Airtac
Cuscinetto a sfere	NSK
Cinghia di sincronizzazione (Cinghia di distribuzione)	Continentale







Nell'avvolgitrice BLDC, ci sono due opzioni, una è l'asta della vite, l'altra è la cinghia. L'utilizzo dei due



il dispositivo è diverso: l'applicazione della vite è convertire il movimento rotatorio attraverso il dado in



moto lineare.L'applicazione della trasmissione a cinghia è trasferire il movimento rotatorio, cambiare la direzione di rotazione,



e modificare il rapporto di velocità.L'azionamento a vite, buon acciaio, può trasmettere una coppia elevata, una posizione precisa, facile da usare



produrre vibrazioni d'impatto in caso di commutazione frequente.Trasmissione a cinghia, trasmissione fluida, eliminazione



di vibrazioni, facile da buttare via sotto carico pesante.Uno, vite a ricircolo di sfere La vite a ricircolo di sfere è un prodotto ideale



converte il movimento rotatorio in movimento lineare o converte il movimento lineare in movimento rotatorio.La vite a ricircolo di sfere è costituita



di vite, dado e sfera.La sua funzione è convertire il movimento rotatorio in movimento lineare, che è l'ulteriore



estensione e sviluppo delle viti a ricircolo di sfere.Il significato di questo sviluppo è cambiare il rilevamento



dal movimento rotatorio al movimento scorrevole.A causa della ridotta resistenza all'attrito, le viti a ricircolo di sfere sono ampiamente utilizzate



varie attrezzature industriali e strumenti di precisione.





La vite a ricircolo di sfere è l'elemento di trasmissione più comunemente utilizzato negli utensili elettrici e nei macchinari di precisione.Suo



la funzione principale è convertire il movimento rotatorio in movimento lineare o convertire la coppia in inversione assiale



forza, contemporaneamente con alta precisione, reversibilità ed elevate caratteristiche di efficienza.



Caratteristiche della vite a ricircolo di sfere:





1. Nessun gioco, elevata rigidità



È possibile aggiungere pressione alla vite a ricircolo di sfere, poiché la pre-pressione può ridurre il gioco assiale a



valore negativo, e quindi si ottiene una rigidità maggiore (la vite a ricircolo di sfere passa attraverso la sfera per dare pressione, in realtà



utilizzo per dispositivi meccanici, ecc., a causa della sfera. La forza repulsiva può aumentare la rigidità del filo



porzione).





2. L'avanzamento ad alta velocità può



La vite a ricircolo di sfere può raggiungere un'alimentazione (movimento) ad alta velocità grazie alla sua elevata efficienza di movimento e al basso calore



generazione.





3. Garanzia di alta precisione

La coppia di viti a ricircolo di sfere è prodotta in conformità con i macchinari e le attrezzature di più alto livello mondiale



prodotto in Giappone.In particolare, la temperatura e l'umidità sono rigorosamente controllate in fabbrica



ambiente per la macinazione, l'assemblaggio e l'ispezione di vari processi, grazie alla perfetta qualità



gestione.Il sistema garantisce la massima precisione.





4. Rispetto alla vite scorrevole, la coppia motrice è 1/3



Poiché ci sono molte sfere che rotolano tra l'albero della coppia di viti a ricircolo di sfere e la chiocciola, maggiore è la velocità



è possibile ottenere l'efficienza del movimento.Rispetto alla precedente coppia di viti scorrevoli, la guida



la coppia raggiunge 1/3 o meno, ovvero la potenza richiesta per ottenere lo stesso risultato di movimento è 1/3 di quella



della coppia di viti rullanti.È utile risparmiare elettricità.





5. Micro alimentazione può

Poiché la coppia di viti a ricircolo di sfere sfrutta il movimento della sfera, la coppia iniziale è molto ridotta e non vi è alcuno slittamento



si verificano fenomeni come il movimento di scorrimento e può essere garantita una microalimentazione accurata.



In secondo luogo, la cinghia di distribuzione è una cinghia senza fine con fune metallica di acciaio o fibra di vetro come strato resistente



rivestito in poliuretano (cinghia dentata in poliuretano) o in gomma neoprene (cinghia dentata in gomma).L'interno



la circonferenza della cinghia ha la forma di un dente e ingrana con la puleggia della cinghia dentata.Quando il



la cinghia di distribuzione è azionata, il rapporto di trasmissione è preciso, la forza sull'albero è piccola, la struttura lo è



compatto, resistenza all'olio, buona resistenza all'usura, buone prestazioni anti-invecchiamento, in generale



la temperatura di utilizzo è -20°C-80°C, v<50m/s, P<300kw, i<10, anche per azionamenti a bassa velocità per azionamenti che richiedono



sincronizzazione.La trasmissione a cinghia dentata è composta da una cinghia anulare con profilo dei denti equidistanti



sulla superficie periferica interna e una ruota con corrispondente anastomosi.Combina il



vantaggi delle trasmissioni a cinghia, a catena e a ingranaggi.Durante la rotazione, la potenza viene trasmessa mediante ingranamento



i denti con le scanalature dei denti della ruota.La trasmissione a cinghia sincrona ha un rapporto di trasmissione accurato,



nessuno slittamento, può ottenere un rapporto di velocità costante, trasmissione regolare, assorbimento delle vibrazioni, bassa rumorosità,



intervallo del rapporto di trasmissione, generalmente fino a 1:10.Velocità di linea consentite fino a 50 M/S, fornitura di potenza da



da pochi watt a centinaia di kilowatt.Elevata efficienza di trasmissione, generalmente fino al 98%, struttura compatta,



adatto per trasmissioni multiasse, senza lubrificazione, senza inquinamento, quindi può funzionare in luoghi che non lo sono



è consentito avere inquinamento e l'ambiente di lavoro è duro.Questo prodotto è ampiamente usato nel settore tessile, nelle macchine



utensili, tabacco, cavi di comunicazione, industria leggera, industria chimica, metallurgia, strumentazione



attrezzature, alimentare, minerario, petrolifero, automobilistico e altre industrie in vari tipi di meccanica



trasmissione.



Caratteristiche della cinghia sincrona:

(1) Trasmissione accurata, nessuno scorrimento durante il funzionamento e rapporto di trasmissione costante;

(2) Trasmissione fluida, con buffer, riduzione delle vibrazioni, bassa rumorosità;

(3) Elevata efficienza di trasmissione, fino a 0,98, significativo effetto di risparmio energetico;

(4) Manutenzione facile, nessuna lubrificazione, bassi costi di manutenzione;

(5) La gamma del rapporto di velocità è ampia, generalmente fino a 10, la velocità della linea può raggiungere 50 m/s, con una grande potenza



portata di trasmissione, da diversi watt a diverse centinaia di kilowatt;

(6) Può essere utilizzato per la trasmissione a lunga distanza con una distanza centrale fino a 10 m.

Terzo, punti diversi

1. L'applicazione della vite è convertire il movimento rotatorio in movimento lineare attraverso la chiocciola.IL



l'applicazione della trasmissione a cinghia sincrona consiste nel trasferire il movimento rotatorio, modificare la direzione di rotazione,



e modificare il rapporto di velocità.L'azionamento della barra, con un buon acciaio, può trasmettere una coppia elevata, una posizione precisa,



e facile produrre vibrazioni d'impatto in caso di commutazione frequente.A causa della mancanza di spazio tra



vite a ricircolo di sfere e dado, la precisione del movimento lineare è elevata, soprattutto nella commutazione frequente senza



compensazione di liquidazione.L'attrito tra la vite a ricircolo di sfere e la chiocciola è molto piccolo ed è molto facile



ruotare.Trasmissione a cinghia, trasmissione fluida, eliminazione delle vibrazioni, facile da buttare via sotto carichi pesanti



carico.

2. A causa dell'assenza di spazio tra la vite a ricircolo di sfere e la vite femmina, la precisione è elevata quando è lineare



movimento, soprattutto quando la commutazione frequente non necessita della compensazione del gap.L'attrito



tra la vite a ricircolo di sfere e la chiocciola è molto piccola ed è molto facile da ruotare.Il principio della palla



il filo della vite serve a convertire il movimento rotatorio in movimento lineare e convertire la coppia in forza di inversione assiale.Esso



ha caratteristiche come alta precisione, reversibilità e alta efficienza, che è un salto nel lineare



serie di movimento.

3, la trasmissione a cinghia ha una struttura semplice, una trasmissione fluida, un basso costo e un assorbimento delle vibrazioni del buffer



caratteristiche;la vite a ricircolo di sfere e il motore devono essere collegati al centro del giunto per ottenere flessibilità



connessione.La cinghia dentata può essere collegata direttamente all'albero di uscita del motore con una ruota sincrona.
