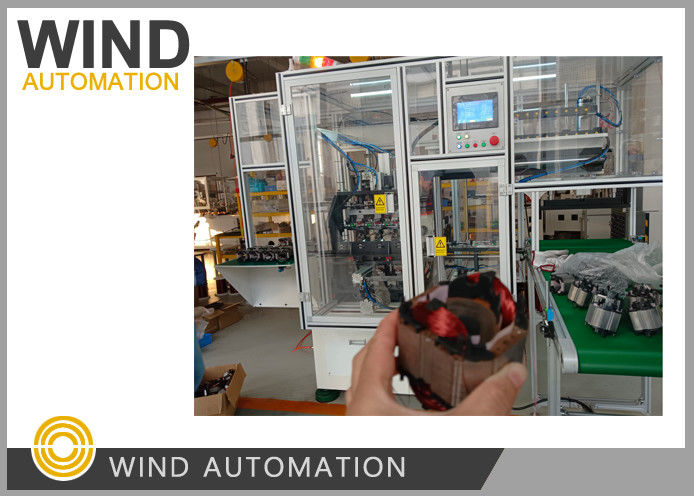

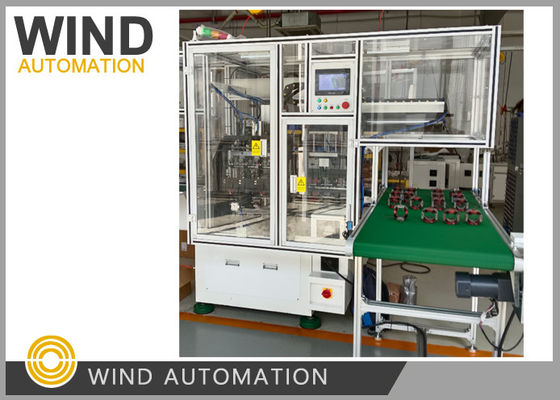

2 poli statore macchina di avvolgimento a bobina di campo Nedele Winder Estatores

2 poli di bobina di bobina di campo statore Nedele Winder Estatores VIND-ASW-4

Processo di funzionamento:

L'operatore carica i 4 statori sul lato sinistro, preme il pulsante di avvio, la macchina inizia a girare automaticamente,

Nel frattempo, durante la macchina è avvolgimento, l'operatore caricare gli altri 4 statori sul lato destro,

La macchina finisce i precedenti 4 statori avvolgimento e fare i prossimi 4 statori avvolgimento,

lato sinistro/destro carico/scarico alternato

Dimensione della macchina intorno: 1,5 M (da sinistra a destra) * 2,4 M (da davanti a dietro) * 1,8 M

Dati principali:

PLC: Japan Mitsubishi

Motore principale: motore CA a 3 fasi di marca locale
Schermo touch: Weinview

Cylindro: Airtac

Valvola: SMC

Tensione: tensione meccanica

Parametro tecnico:
Intervallo di diametro del filo: 0,2 ~ 1,0 mm
Min diametro interno dello statore: 30 mm
Diametro massimo dello statore sul lato: 120 mm
Pressione di alimentazione dell'aria: 4~6 Kg/cm2
Potenza totale della macchina: 4,0 kW
Tensione: AC trifase 380V 50/60 Hz
Peso: 1100 kg

Per lo statore hanno altezza di pila diversa, la maggior parte delle bobine è 274 giri, AWG25,

La macchina di avvolgimento dello statore completamente automatica a quattro stazioni WIND-ASW-4

può produrre 200 pezzi all'ora,

Materiali necessari per il percorso

1 Statori di altezza diversa 20 pezzi ciascuno

2 fili 2 secchioni ciascuno

3 carta stampata 300 pezzi ciascuno

4 statori per ferite 1pc ciascuno per riferimento

Non devi mandare tutti i tipi,

e potrebbe scegliere gli statori tipici che con il più alto tasso di riempimento slot,

altezza di stack diversa e con dimensioni di filo diverse per la prova

2 stazioni di avvolgimento dello statore WIND-ASW-2

3 stazioni di avvolgimento dello statore WIND-ASW-3

4 stazioni di avvolgimento dello statore WIND-ASW-4

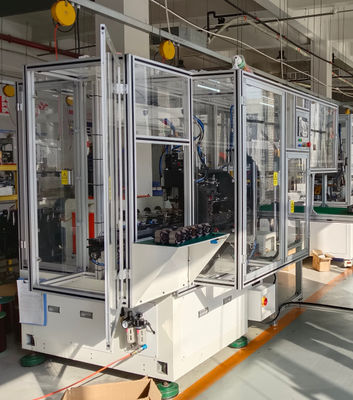

Secondo la produzione giornaliera del statore, statore avvolgente macchina in esecuzione nello stabilimento del cliente

- E' un'altra cosa. - E' un'altra cosa.

Applicazione:

Due poli di inserimento Stator coprendo miscelatore, macina, utensile elettrico, aspirapolvere filettato bobina avvolgimento.

Vantaggi competitivi:

1. macchina di avvolgimento dello statore completamente automatica, carica automaticamente lo strumento, attacca il filo

2. Avvolgimento automatico per elevato tasso di riempimento degli slot due statori a poli

3. Facile funzionamento, l'operatore ha solo bisogno di caricare stator su attrezzatura e scaricare stator ferita

3. Molto popolare per i produttori di motori ad alto volume

Parametro:

Altezza della pila 10-70 mm

Identificatore dello statore 20-60 mm

Stator OD 50-130 mm

Palle statore n. 2

Diametro del filo 0,15-1,3 mm

Modalità di lubrificazione: lubrificante a lubrificazione continua

AC380V, 50/60Hz, 4,5KW, pressione dell'aria 57kg/cm2

Circa 1200 kg, 1500 x 2100 x 1650 mm.

Numero NCM / codice SGS:8479811000

Si prega di fare clic sull'immagine qui sotto per vedere lo statore più ampio video
