Come fare l'avvolgimento senza slot con semi-automatico completamente automatico
|
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Condizione: | Nuovo | Asse: | 4 assi |
|---|---|---|---|
| Stazione di lavoro: | Una stazione/doppia stazione | Velocità di avvolgimento: | Max. 400RPM secondo il calibro del filo, dimensione dello statore |
| Tipo automatico: | Completamente automatico | Colore della macchina Avvolgimento del motore: | Bianco o per cliente requisito |
| Avvolgimento del motore: | Denti avvolgenti per statori rivestiti o tappi di plastica | Post-vendita: | Ingegneri disponibili per la manutenzione dei macchinari all'estero |

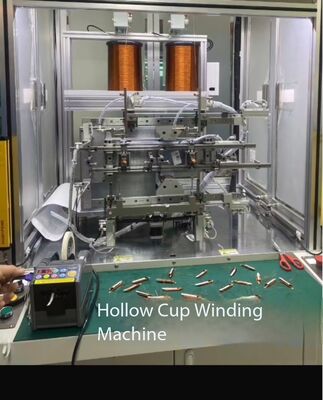

Come Fare Avvolgimenti Senza Scanalature in Modo Semi-automatico e Completamente Automatico WIND-BLDC
Applicazione Macchina Avvolgimento Senza Scanalature:
Motore senza nucleo ultra-leggero, a risposta rapida e ad alta efficienza
Motore DC a magneti permanenti con avvolgimento senza nucleo
Senza Nucleo (DC) - Senza Scanalature (EC)
Macchina Avvolgimento Senza ScanalatureParametro:
| Modello | WIND-3S-Slotness |
| Stack di Avvolgimento | Statore Inslot |
| Stazione | Quattro stazioni autonome o completamente automatiche |
| Diametro filo | 0.1-1.2mm (in base al tasso di riempimento della scanalatura dello statore e alla larghezza della scanalatura) |
| Fasi di produzione |
Consiste di 4 macchine con funzioni e processi di seguito 1. Avvolgimento automatico 2. Piatto a pressatura a caldo 3. Pre-formatura 4. Formatura tonda
|
| Impostazione programma |
Il passo massimo è di 200 passi. Il programma di sistema memorizza 10 set, che è più grande dello spazio di archiviazione può essere caricato dal computer e scaricato con spazio di archiviazione illimitato.
|
| Velocità di avvolgimento | Max.400rpm (in base alla dimensione del filo, alla lunghezza dello stack e alla dimensione dello statore) |
| Asse | 4 assi |
| Potenza totale | 8KW |
| Ingresso | AC380V ±10% trifase 50/60Hz |
| Fonte d'aria | 0.4~0.7Mpa |
| Dimensioni macchina | Circa 1000(L)×800(P)×1800(A)mm |
Avvolgimento senza scanalature Consiste di 4 macchine con funzioni e processi di seguito
1. Avvolgimento automatico
2. Piatto a pressatura a caldo
3. Pre-formatura
4. Formatura tonda
In cui i processi più impegnativi non sono l'avvolgimento stesso,
ma i successivi processi di pressatura a caldo e formatura tonda (formatura angoli superiore/inferiore)
che determinano in definitiva l'accuratezza dimensionale e le prestazioni del motore.

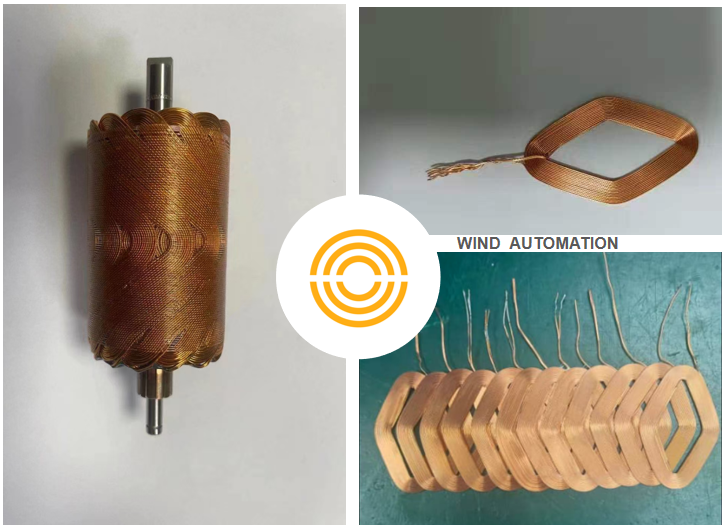

Il metodo di avvolgimento e il processo di avvolgimento possono essere ampiamente applicati per gestire gli avvolgimenti di seguito
1. Avvolgimento dritto
Il processo di avvolgimento che forma un processo di avvolgimento concentrato
Processo di avvolgimento, filo smaltato prima avvolto su uno stampo di formatura secondo le spire richieste,
E poi sagomato in un avvolgimento completo su un mandrino posa filo,
L'adesivo viene applicato su entrambe le estremità per solidificare la struttura della bobina
2. Avvolgimento inclinato (Concentrico)
Questo metodo presenta fili inclinati con un certo angolo rispetto all'asse dell'armatura
Questo design consente un avvolgimento continuo, migliorando la densità della bobina e le prestazioni magnetiche
3. Avvolgimento a sella
Domande e Risposte:
1. Qual è il tempo ciclo di avvolgimento dei motori brushless di seguito?
2. Dobbiamo usare il rivestimento elettrostatico delle scanalature per usare la vostra macchina?
3
I seguenti campioni e disegni sono necessari per la produzione e la messa in servizio della macchina:
1. Disegno CAD della lamiera dello statore per verificare il tasso di riempimento della scanalatura
2. Schema di avvolgimento
3. Filo di rame 1 rotolo sufficiente per avvolgere 2 statori
4. Lo statore ha una sede di posizionamento?
Parti principali
| N. | Nome | Marca | Note |
| 1 | PLC | YASKAWA | |
| 2 | Servomotore | YASKAWA | |
| 3 | Schermo tattile | Weinview | |
| 4 | Sensore | OMRON | |
| 5 | Unità elettriche | Schneider | |
| 6 | Unità pneumatiche | Xinchen | |
| 7 | Cuscinetto a sfere | NSK | |
| 8 | Guida a vite | HIWIN | |
| 9 | Cinghia dentata | Gates | |
| 10 | Alimentatore | Mean Well | |
| 11 | Tensionatore | ETA-1000/L-R | |
| 12 | Riduttore | Nidec-SHIMPO | Lo statore pesante necessita di un riduttore motore |
Si prega di fare clic sul link dell'immagine sottostante per visualizzare il video della macchina avvolgimento senza scanalature

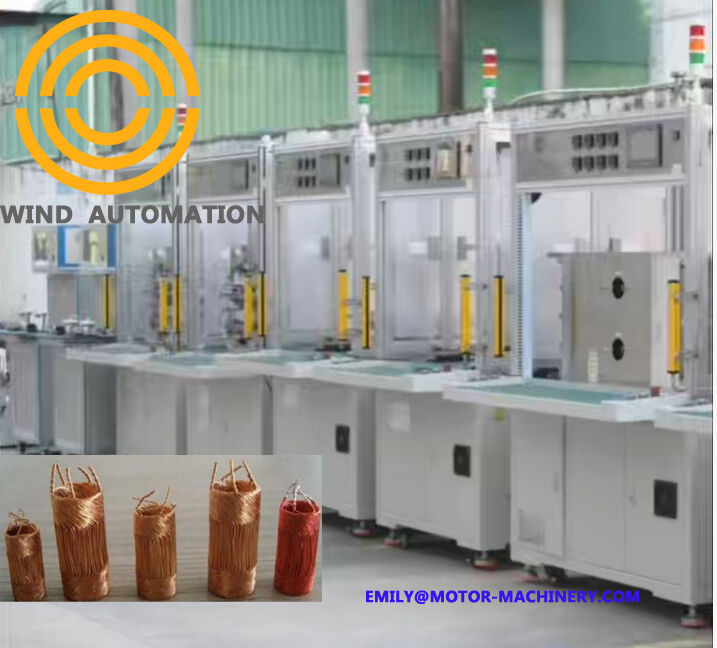

Ci sono macchine autonome e linee automatiche che possono realizzare l'avvolgimento senza scanalature
https://youtube.com/shorts/0-s0o-bNF-o
