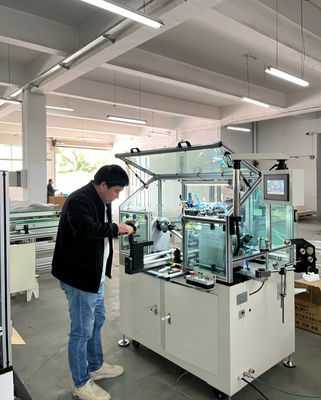

Armature Winder Rotor Winding Machine due volanti con commutatore a fessura PMDC
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Tipo dell'armatura: | Tipo di ascensore a fessura, non tipo di gancio | Fabbricazione dell'armatura: | Altri apparecchi per il trattamento di acque reflue |
|---|---|---|---|
| Fluttuatore a vento: | Doppia bobinatrice doppia del rivestimento dell'aletta di filatoio | Gamma di fili manipolati: | Di solito 0,20 ~ 1,2 mm, Max filo macchina gestito 1,35 mm (circa AWG16) |
| Piattaforma del rotore dell'armatura: | Piattaforma dritta o inclinata con diversa posizione iniziale | Metodo di operazione: | Step, Auto, JOG |
| Evidenziare: | macchine per avvolgimento di bobine di armatura,Macchina d'equilibratura dinamica |
||
Commutatore a due flier PMDC Motor Armature Winder Rotor Winding Machine
Applicazione:
Armature per commutatori a fessura, aspirapolvere martelli utensili elettrici
L'armatura di tipo gancio/tango è facile da avvolgere, mentre l'armatura a fessura richiede una tecnologia di avvoltimento più complicata.
Perche' i produttori di motori usano il commutatore?
Un motore commutatore a fessura potrebbe utilizzare meno materiali di rame e funzionare più a lungo di un motore commutatore di tipo tang
Vantaggi:
1. armatura di tipo slot con telaio di filo sottile e spessa, manovrata da una bobina automatica,
La macchina ha avuto un buon feedback di avvolgimento di un piccolo filo di diametro 0,25 mm armatura
2. avere una buona adattabilità per il commutatore di tipo slot con scanalatura,
Non è necessario lavorare con una macchina speciale per il taglio a fessura
3. Ha ricevuto buoni commenti in ampia applicazione da parte dei clienti
4. 98% di rendimento superiore garantito quando la qualità del commutatore slot è buona
5Fino ad ora è la migliore macchina in Cina per avvolgere armature di tipo a fessura.
Caratteristica:
|
di larghezza superiore a 50 mm
gamma di calibro |
Di solito.0.20~1.2mm, Max filo manipolato dalla macchina 1.35mm
(circa AWG16)
|
|
Tipo di commutatore dell'armatura |
Tipo di ascensore a fessura, non tipo di gancio
|
|
di altezza superiore a 600 mm |
È necessario solo caricare e scaricare armatura, altre azioni come
per la lavorazione dei materiali della voce 8528
automaticamente
|
L'avvolgimento e la saldatura sono i due processi più improtanti nei motori da costruzione, l'avvolgimento WIND-ST-TD2B
la macchina è principalmente per avvolgimento automatico del giro con armatura di commutatore a fessure come indicato di seguito
Commutatore a fessura a fessura a schiera retta e rotore di laminazione a schivo con avvolgitore di armatura
Domanda e risposta:
D: Relazione tra dimensione del filo e dimensione della fessura del filo (lunghezza, larghezza e profondità)?
A: lo slot del filo deve avere spazio sufficiente per il filo di rimanere all'interno del filo di dimensione 17AWG (1,15 mm),
Fessura: larghezza della lama 1.143, lunghezza = 7,14 mm, profondità = 5,95 mm
e pensiamo che se la profondità è maggiore, il filo può acquisire più spazio per rimanere all'interno slot,
mentre la profondità è più, la lunghezza è più anche,
D: Come si risolve il problema dell'indicizzazione?
A: Potrebbe controllare se il commutatore è stato premuto in modo coerente ogni volta allo stesso tempo
La posizione in base alla pila di armature?
I segni del testimone sul commutatore sono coerenti.
Perché il commutatore armatura e la posizione di impilazione è molto importante per l'indicizzazione costantemente
Come effettuare il test del foro per la ferita per verificare la qualità della ferita?
Passi operativi perprova di foratura in salamoia per filo smaltato.
1.Preparare campioni di filo di rame o di armatura di ferita secondo i requisiti
2. Collegare l'alimentazione, accendere l'alimentazione, regolare il pulsante di regolazione del tensione del contatore di corrente continua,
il valore di tensione è di 12V.
3Il campione di filo di rame o di ferita è stato immerso nello 0,2% della concentrazione di soluzione di sale.
(principale ingredienti: acqua, sale, alcol puro 3%)
Nel campione, l'elettrodo negativo collegato all'alimentazione in CC, l'alimentazione in CC collegata al
Soluzione positiva.
4.Nel giro di un minuto, osservare il cambiamento del campione, se il campione non presenta cambiamenti evidenti, indicando
che il campione senza buco di spillo, se il rosso e il fenomeno di penetrazione intorno al campione si
bisogno di prestare attenzione a, in questo momento, spiegare il buco, contare attentamente, c'è il fenomeno di un
Poche, ci sono qualche buco di spillo.
5Dopo l'esperimento, spegni l'energia e togli il campione.
- Sì.Clicca sull'immagine qui sotto per vedere il video
