Flier tipo armatura avvolgente macchina completamente automatica 4 polo bobina di giro avvolgente

Avvolgitrice per rotore PMDC con collettore, indotto, AWG16 a AWG30, avvolgimento con filo di rame

WIND-ST-TD2B

Applicazione:

Avvolgimento di indotti con collettore a fessura, doppio volano per motori a cavalli frazionari

motori a corrente continua a campo avvolto e a magneti permanenti

La macchina avvolgitrice automatica WIND-ST-TD2B è una macchina avvolgitrice a doppio volano appositamente

progettata per la produzione di rotori con collettore a fessura, adatta per l'avvolgimento ad alta velocità di motori di medie

e grandi dimensioni. La macchina adotta un meccanismo di aggancio automatico e un metodo di inserimento del filo ausiliario,

che migliora notevolmente la velocità di avvolgimento del rotore scanalato. Questa macchina è ampiamente utilizzata per

l'avvolgimento di rotori di motori CC e motori in serie. Il diametro di avvolgimento adatto è 0,25 mm ~ 1,2 mm. Ampiamente utilizzato in rotori con

fessure per fili sottili e rotori con collettore a fessura di grande diametro, adatta per l'avvolgimento automatico di scanalature con numero di fessure pari e dispari.

Vantaggi competitivi:

1. Per indotti con filo di rame sottile,

  La macchina ha un buon riscontro di avvolgimento AWG30 (0,25 mm) diametro del filo dell'indotto

2. Per indotti con filo spesso, la macchina WIND-ST-TD2B può gestire indotti AWG16 (1,35 mm)

3.

Non è necessario lavorare con una macchina speciale per la scanalatura del collettore4. 98% tasso di rendimento garantito quando la qualità del collettore a fessura è buona

5. Ad oggi è la migliore macchina in Cina per l'avvolgimento di indotti a fessura

Parametro:

Alimentazione: 220 V, 50 HZ

Motore: avvolgimento servomotore Mitsubshi 1000W

Allineamento servomotore Mitsubshi 400W

Indicizzazione servomotore Mitsubshi 400W

Diametro del filo: 0,45 mm ~ 1,25 mm

OD unità: 70 ~ 250 mm

Mandrino: 0 ~ 1500 giri/min

Numero di spire 0-999

Pressione dell'aria: 0,5-0,7 Mpa

Pneumatico: Airtac

Istruzioni per l'uso:

Posizionare manualmente l'indotto e premere il pulsante 'Start', la macchina eseguirà il bloccaggio, l'aggancio, l'avvolgimento, l'indicizzazione

automaticamente e ripetutamente fino a quando un indotto non è completamente avvolto.

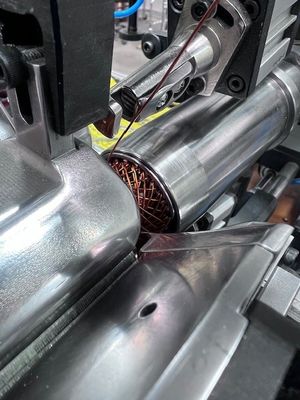

La macchina avvolgitrice WIND-ST-TD2B serve per avvolgere l'indotto con collettore a montante.

Ha un doppio volano per eseguire l'avvolgimento e con taglio automatico del filo, struttura di bloccaggio, modo di inserimento del filo ausiliario per migliorare la velocità di avvolgimento.

Articolo

Nome

Sono macchine avvolgitrici di tipo volano? Vorrei capire come il design della tua macchina avvolgitrice può

superare il problema della macchina avvolgitrice tradizionale che è stata progettata per un motore a 2 poli.

La bobina di avvolgimento in una laminazione a 4 poli ha un angolo più piccolo rispetto a una laminazione a 2 poli attraverso la laminazione

fessura. Pertanto, la macchina avvolgitrice a 4 poli utilizza una testa guida filo con un angolo più piccolo per guidare il filo magnetico verso

scivolare in una fessura di laminazione a 4 poli. Quindi, il filo si posizionerà sul lato della fessura invece di posizionarsi sul

fondo della fessura. Per una laminazione a 2 poli, la testa guida è più larga e il filo può essere guidato per scivolare

nel fondo della fessura.

Se si utilizza una macchina avvolgitrice di tipo volano su un indotto a 4 o 8 poli, si dispone di un metodo per guidare

il filo prima sul fondo della fessura, quindi salire all'apertura della fessura - ordinato e pulito.

Risposta:

La tua preoccupazione è il tasso di riempimento della fessura di 4 poli,

Sì,
