Motore di sterzo solare armatura macchina di avvolgimento avvolgitore di volo rotore avvolgitore di giro
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Tipo dell'armatura: | Anche le slot 12,16,36 rotore del motore AC DC | Altri tipi di apparecchiature: | 2Poles, 4Poles Solor Motore di sterzo di potenza |
|---|---|---|---|
| Diametro del filo: | 0.15 mm a 1.26 mm (AWG16~AWG34) | Tipo d'avvolgimento: | Non avvolgimento delle onde |
| Interfaccia uomo-macchina: | Diagnosticare Mostra sullo schermo | metodo di funzionamento: | Step, Auto, JOG |
| Evidenziare: | macchine per avvolgimento di bobine di armatura,macchine per avvolgimento del rotore |
||
Avvolgitrice per rotori a doppio volano per motori di sterzo solare WIND-2A-TD
(1) Applicazione
Questa è una macchina avvolgitrice a doppio volano appositamente utilizzata per la produzione di rotori a commutatore di tipo a gancio.
Questa avvolgitrice è adatta per l'avvolgimento ad alta velocità di rotori con diametro del filo medio e grande.
Questa macchina è ampiamente applicata all'avvolgimento di rotori di motori DC e serie.
(2) Vantaggi Competitivi
1. Adatto per avvolgere vari tipi di armature con design di avvolgimento speciali

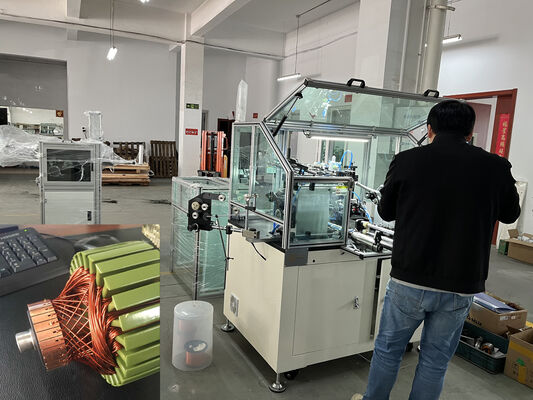

come il motore di sterzo solare mostrato nella foto
2. Per armature / rotori con alto tasso di riempimento degli slot
3. Per tenditori per macchine avvolgitrici a doppio volano per armatura, i produttori di motori locali in Cina utilizzano solitamente tenditori a isteresi o tenditori elettrici
in base al diametro del filo, avvolgitrice con tensione a isteresi mostrata nella foto della macchina avvolgitrice per armatura sottostante,
Questo tenditore controlla il tenditore in quattro fasi: tensione di attesa, tensione di indicizzazione, tensione di aggancio, tensione di avvolgimento,
Il che rende il risultato dell'avvolgimento compatto, ordinato e bello,
(3) Dati Parametrici
Diametro di avvolgimento applicabile: | 0,15-1,26 mm |
Diametro rotore: | 20-90 mm |
Spessore pacco rotore: | 10-130 mm |
Diametro commutatore: | 8-50 mm |
Processo di azione: | singola azione/automatico |
Numero di scanalature del rotore: | scanalature dispari/pari |
Spire di avvolgimento: | 0-99999 |
Velocità volano: | 0-2000 giri/min |
Memorizzazione parametri: | 0-99 |
Alimentazione: | AC380V 50/60Hz |
Pressione sorgente d'aria: | 5-7 kg/cm² |
Potenza totale: | 3,5 KW |
Peso totale: | circa 830 kg |
Volume: | 1530×1050×1650 mm³ |
Parti principali della macchina avvolgitrice per armatura per motori solari:
Controller di programma Mitsubishi
Sistema di controllo servo Delta a tre set
Interfaccia uomo-macchina con touchscreen integrato
Sistema pneumatico Airtac e trattamento sorgente d'aria
Elementi elettrici principali dalla Corea del Sud e dal Giappone
Unità di controllo della tensione a isteresi magnetica
Guide lineari HIWIN Taiwan
Avete qualche raccomandazione su come posso avvicinare il filo alla pinza per la rottura a scatto? Ho già spostato la pinza il più possibile.
C'è un'impostazione che posso regolare per aiutarmi a posizionare correttamente il filo?
