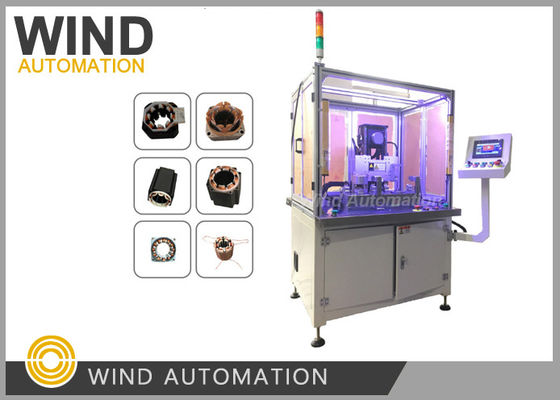

BLDC Motor Stator Needle Winding Machine 60RPM fili paralleli a 600RPM filo sottile


Questo avvolgimento dell'ago può avvolgere sia lo statore inslot che lo statore outrunner,

con quattro assiServomotore Yaskawa, il giratore è flessibile nel movimento,

le azioniIl taglio viene effettuato automaticamente.


La velocità di avvolgimento dell'ago è correlata alla dimensione del filo, alla dimensione dello statore e all'altezza della pila.

Max. 500RPM quando il filo è di 0,1 mm, lo statore è piccolo e l'altezza della pila è piccola,

Min 60RPM quando il filo è grande, statore dimensione e altezza stack è grande,



Macchine per avvolgereVantaggi

1Spostando l'ugello su e giù e ruotando il nucleo dello statore, può essere avvolto in qualsiasi pista.

Pertanto, cambiando la procedura di avvolgimento del computer,

gli avvolgimenti possono essere regolati su statori con altezza di stack del nucleo diversa e numero di slot diverso.

2Qualsiasi anomalia di funzionamento e stato di guasto sono richiesti per funzionare e mantenere in uomo-macchina
modalità di dialogo.
3Il numero di piedi di cucitura può essere impostato arbitrariamente per filo e la posizione specificata a 360 gradi

Il filettamento può essere interrotto, il che rende il filettamento semplice,conveniente e accorcia il tempo di produzione complessivo.

4. Durante l'avvolgimento, il numero di bobine in ogni strato può essere modificato in modo flessibile per raggiungere il
modalità di arrotolamento di avvolgimento di diversi tipi di statore.

5La programmazione del prodotto è semplice e conveniente, con software dedicato unico,
Storage illimitato per caricare e scaricare, facile da imparare con un semplice allenamento.
6. Poiché l'azione di inserimento in linea è eseguita dal sistema di controllo ad alte prestazioni e
il servomotore Yaskawa, la stabilità della posizione del filo smaltato in linea
Il tempo è ridotto.
7Ogni unità è standardizzata, facile da sostituire e da smontare.

8Tutti gli attrezzi sono molto facili da cambiare in 1 minuto aspettatevi



Clicca sul video qui sotto per vedere la macchina funzionare

Quando si sceglie unmacchine per avvolgimento ad ago, la cosa più importante di solito è:

Se è in grado di produrre un avvolgimento stabile, senza danni e con un elevato riempimento delle fessure.

Perché l' avvolgimento dell' ago è usato principalmente per:

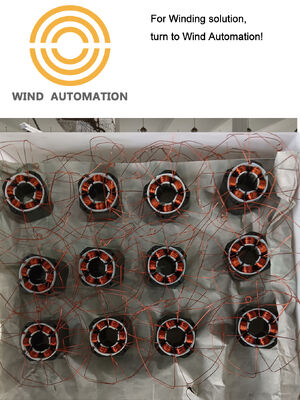

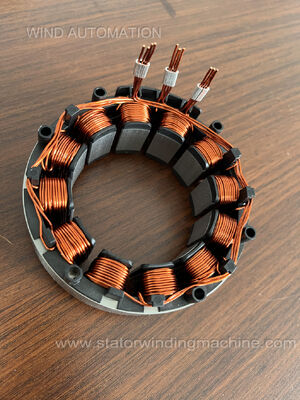

• Statori BLDC
• Motori elettrici
• motori a droni
• motori servomotori
• motori di apparecchi

quando la qualità dell'avvolgimento influisce direttamente:

• efficienza
• coppia
• generazione di calore
• affidabilità

I fattori chiave sono:

1. Precisione di avvolgimento (più critica)

L'avvolgimento dell'ago richiede un posizionamento del filo estremamente preciso.

Punti importanti:

• Precisione del conteggio dei giri
• consistenza dello strato
• movimento ripetitivo dell' ago
• indicizzazione accurata tra i denti

La scarsa precisione causa:

• campo elettromagnetico inverso irregolare
• squilibrio
• vibrazione
• minore efficienza

Cercate:

• di cilindrata inferiore o uguale a 50 cm3
• elevata ripetibilità
• controllo di interpolazione di precisione

2Protezione da filo

Molto importante.

Durante l'avvolgimento dell'ago, il filo sperimenta:

• piegatura
• tensione
• attrito
• accelerazione

Se la macchina danneggia lo smalto:

• si verificano cortocircuiti
• diminuzione dell'affidabilità dell'isolamento

Caratteristiche importanti:

• superficie liscia dell' ago
• di legno o di legno
• percorso ottimizzato dell' ago
• controllo della tensione stabile

Particolare importanza per:

• fili fini
• avvolgimento ad alta velocità
• di larghezza superiore a 50 mm

3. Capacità di riempimento degli slot

Un vantaggio importante dell' avvolgimento con ago è:

Fattore di riempimento degli slot elevato

Migliore riempimento degli slot significa:

• più rame
• maggiore densità di coppia
• minore perdita di rame

La selezione della macchina deve tener conto:

• minima apertura di slot
• geometria dei denti
• rapporto di riempimento di rame raggiungibile

Alcuni motori diventano impossibili da avvolgere se:

• il taglio dell' ago è troppo grande

4. Disegno dell' ago

L'ago in sé è estremamente importante.

Le dimensioni dell' ago influenzano:

• dimensioni accessibili degli slot
• velocità di avvolgimento
• tensione del filo

Parametri chiave:

• diametro esterno dell' ago
• diametro interno
• curvatura
• durezza del materiale

Aglio piccolo:

• migliore accesso
• minore produttività

Aglio grande:

• avvolgimento più veloce
• accessibilità più scarsa

5. Numero di assi

I moderni avvolgitori di ago spesso usano:

• 3 assi
• 5 assi
• 6 assi
• sistemi multi-servo

Più assi consentono:

• percorsi tortuosi complessi
• geometrie di statore difficili
• maggiore flessibilità

Particolarmente importante per:

• motori BLDC con avvolgimento concentrato

6Controllo della tensione

Molto importante.

La cattiva tensione provoca:

• avvolgimento all'aria libera
• sovrapposizione di fili
• resistenza incoerente
• danni allo smalto

Miglior utilizzo dei sistemi:

• tensione elettronica
• feedback di tensione a circuito chiuso

7. Velocità di produzione

Importante per la produzione di massa.

La velocità di avvolgimento dell' ago dipende da:

• Accelerazione dell'ago
• velocità di indicizzazione
• sistema di alimentazione del filo
• algoritmo di controllo

Ma...

la velocità eccessiva può ridurre la qualità.

I buoni produttori ottimizzano:

• Trajetoria di movimento
• curva di accelerazione
• soppressione delle vibrazioni

8Compatibilità con gli statori

La macchina deve corrispondere:

• numero di slot
• statore OD/ID
• lunghezza della pila
• apertura di slot
• forma del dente

Particolarmente importante per:

• statori segmentati
• avvolgimento interno dello statore
• motori outrunner

9. Capacità di automazione

I sistemi moderni possono includere:

• caricamento automatico
• Taglio di fili
• gestione dei terminali
• saldatura
• ispezione della vista
• commutazione automatica dei parametri

Importante per:

• ridurre il lavoro
• consistenza

10. Capacità di ventilare motori difficili

Molto importante per i motori avanzati.

Esempi:

• motori a droni
• motori di robot umanoidi
• motori a flusso assiale
• Sostanze alternative alle spine per capelli
• corridori a polo alto

• Alcune macchine non possono gestire:

• spazi stretti
• spazi profondi
• numero elevato di denti

• ---

  11Stabilità del movimento

  A velocità elevata:

• La vibrazione diventa critica.

• La scarsa rigidità della macchina causa:

• salto di filo
• stratificazione incoerente
• collisione con ago

• Un telaio rigido è molto importante.

  ---

  12. Software e programmazione

  Le macchine di avvolgimento moderne dipendono fortemente da software.

  Un buon software consente:

• ottimizzazione della traiettoria
• conservazione delle ricette
• simulazione
• cambiamento rapido

• I software dannosi causano:

• Debug difficile
• tempo di installazione lungo

• ---

  13- Manutenzione e affidabilità

  Importante per il tempo di funzionamento della fabbrica.

  Controllo:

• marchio servo
• Sistema PLC
• parti di ricambio
• accesso alla manutenzione
• progettazione della lubrificazione

• ---

  14. Integrazione dei processi

  L' avvolgimento dell' ago è spesso collegato a:

• inserimento di isolamento
• distribuzione epossida
• prova
• inserzione magnetica
• bilanciamento

• Le linee di produzione integrate migliorano la coerenza.

  ---

  15. Molto importante per le diverse industrie

  Industria	Il fattore più importante
  Motore per droni	velocità + basso danno al filo
  Motore elettrico	riempimento delle slot + automazione
  Robot umanoide	precisione + densità di coppia
  Motore dell'apparecchio	costo + stabilità
  Motore medico	consistenza + pulizia
