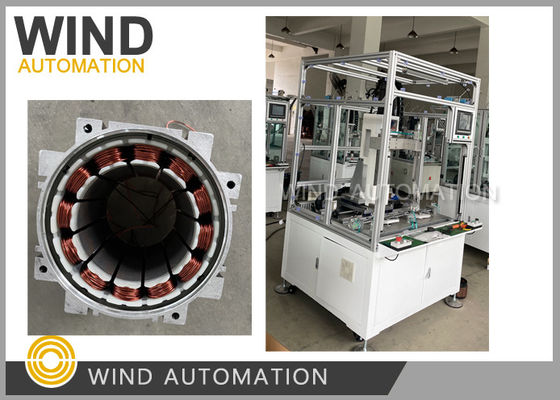

12 slot Needle Winding Machine BLDC Motor Stator 1.13mm AWG17 filo di rame
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Condizione: | Nuovo | Certificato: | CE |
|---|---|---|---|
| Arraying: | Avvolgimento e arrangiamento contemporaneamente | Cavo massimo: | 1.13mm AWG17 filo di rame |
| Tipo automatico: | Completamente automatico può gestire filo sottile filo spesso | Colore della macchina: | Bianco o per cliente requisito |
| Dopo venditeVelocità del vento: | Ingegneri disponibili per la manutenzione dei macchinari all'estero | ||
| Evidenziare: | Macchina avvolgitrice statore motore BLDC a 12 slot,Avvolgitrice ad ago per filo AWG17 da 1,13 mm |
||

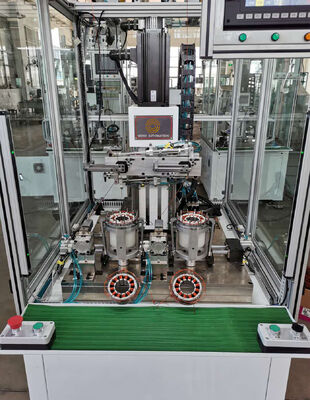

Bobinatrice ad ago con filo di rame AWG17 per statore motore BLDC a 12 slotVENTO-2-TDM
(1)Applicazione
Statori BLDC con avvolgimento ad ago di macchina da cucire, compressore dell'aria condizionata, frigorifero
compressore, applicazione automobilistica con pompa dell'acqua, motore della pompa del carburante con 6 poli, 9 poli, 12 poli o
18 poli
(2)Vantaggi
|
Avvolgimento pulito e ordinato |
Per una dimensione del filo di 1,12 mm, 6 strati, altezza stack di 90 mm, Risultato dell'avvolgimento a 6 strati se lo spostamento è pulito e ordinato
|
|
Velocità della gamma di avvolgimento |
Dimensione filo 0,67 mm, statore esterno 400 giri/min Dimensioni del filo da 1,59 mm, statore lato interno dopo l'avvolgimento 13,5 kg,
|
|
Avvolgimento e disposizione |
La maggior parte degli array a 6 strati può ottenere un avvolgimento compatto, resistenza uniforme e motore migliore
|
(3)Caratteristica
Avvolgitrice statore per motori brushless WIND-2-TDMè un avvolgimento preciso,
Il cambio attrezzatura può essere effettuato in 10 minuti,
La macchina è ampiamente applicata per statori interni e statori esterni per motociclette
(4)Parametro
Diametro del filo: 0,08~1,59 mm (AWG17~AWG39)
Parametro
Diametro del filo: da 0,2 mm a 1,3 mm
Diametro esterno dello statore: max. 150 mm
Altezza della pila: max. 90 mm
Motore di avvolgimento: servomotore XINJE 5000W 1pz
Motore di disposizione: servomotore XINJE 2300W 2 pezzi
Motore di indicizzazione; Servomotore XINJE 750W 2 pezzi
Corsa: asse X max. 180mm,
Asse Y max. 120 mm,
Asse Z massimo 200 mm
Dispositivo di taglio:Pneumatico
Pressione dell'aria: 0,4 ~ 0,6 MPa
Potenza: AC380V 50/60Hz
Peso: circa 750 kg
Dimensione di riferimento: 1620(L)x910(L)x1800(H)mm
Di seguito è riportato un esempio di statore avvolto
