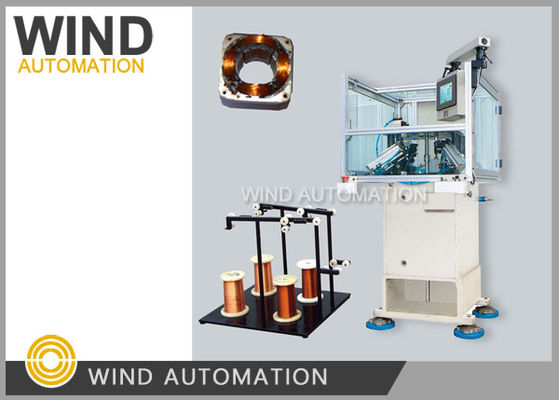

Stator bobina avvolgente ombra quattro poli motore segmentato WIND-1A-TSM

Motore a quattro poli segmentato con bobina di statore a spillo

Applicazione:

Macchina dedicata per l'avvolgimento dello statore del motore a quattro poli,

a. 4pcs Aghi a vento 4 slot contemporaneamente, il motore segmentato a 4 poli è di solito un motore a palo ombreggiato

b. 4 Set di pinze automatiche e dispositivo di taglio del filo assicurano il processo automatizzato ed efficienza

c. Ci sono voluti circa 2 minuti per ottenere uno statore per ferite

Vantaggi:

1. Vento 4 slot per volta, veloce

2. avvolgimento automatico, taglio automatico di quattro pali alla volta

Caratteristica:

4 set di pinze automatiche e dispositivo di taglio del filo, motore a stazza ombra di vento 4 slot contemporaneamente,

e tagliare i fili automaticamente

Configurazione del girante dello statore:

Motore passo a passo di grande potenza

Mitsubishi PLC

Interfaccia uomo-macchina incorporata

Cisterna AIRTAC

Parametro:

Diametro del filo:00,08 ~ 1,00 mm

Identificatore dello statore:15~65mm

Lunghezza del nucleo: 7-90 mm

Girata n. 0-99999

Opzione di funzionamento: a passo,Auto

Poli di statore: 4 poli

Pressione dell'aria: 5-7 kg/cm2

Potenza:2KW, AC220V 50/60Hz

Dimensione: 1550*900*1450 mm

Peso: circa 450 kg

Campione necessario per il costruttore della macchina di avvolgimento del motore:

Clicca sull'immagine qui sotto per vedere il video
