Otto poli BLDC motore a gradini statore avvolgente con due aghi
|
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Condizione: | Nuovo | Aglio n.: | Due aghi di vento 2pali per volta |
|---|---|---|---|
| Stazione di lavoro: | Una sola stazione 8 pali possono essere arrotolati 4 volte | Velocità di avvolgimento: | 300 RPM a 500 RPM in base al calibro del filo |
| Tipo automatico: | Completamente automatico | Colore della macchina: | Bianco o per cliente requisito |
| Post-vendita: | Ingegneri disponibili per la manutenzione dei macchinari all'estero | ||
| Evidenziare: | Avvolgimento motore brushless,bobinatrice del motore |
||

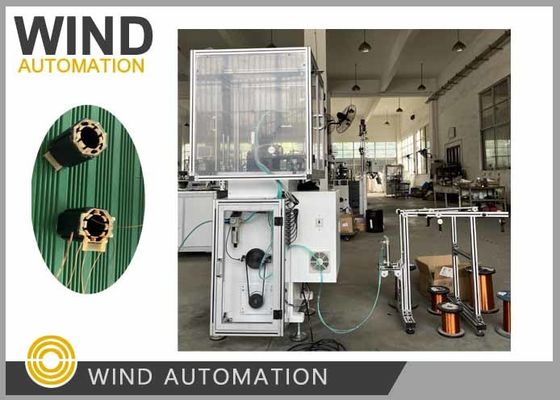

Macchina avvolgitrice per statore di motore passo-passo BLDC a otto poli
Due aghi avvolgono le scanalature contemporaneamente WIND-1B-TSM
Applicazione:
La macchina avvolgitrice per statore a motore passo-passo WIND-1B-TSM può avvolgere 2 scanalature alla volta,
coprendo 6 poli, 8 poli, 9 poli, 10 poli, 12 poli, 14 poli, 18 poli
Vantaggi:
Velocità e flessibilità, avvolgimento statore motore passo-passo con 2 scanalature avvolte ogni volta
2 ugelli di avvolgimento funzionano come un avvolgitore statore BLDC a due stazioni ed è più stabile di una macchina avvolgitrice a 2 stazioni
Parametri:
Diametro filo: 0,08~0,8 mm
ID statore: 15 mm~65 mm
Altezza pacco lamellare: 7-100 mm
Numero di spire: 0-9999
Opzione di funzionamento: passo/automatico
Poli statore: 6 poli, 8 poli, 9 poli, 10 poli, 12 poli, 14 poli, 18 poli (su misura)
Pressione aria: 0,5~0,7 MPa
Potenza: 1KW, monofase, AC220V 50/60Hz
Peso: circa 450 kg Dimensioni: 1600(L)x1000(P)x1500(A) mm
Configurazione:
Mitsubishi PLC
Schermo touch screen con interfaccia uomo-macchina integrata
Motore passo-passo ad alta potenza
Cilindro Airtac
|
Caratteristiche macchina avvolgitrice statore tipo 1:
|
Conferma: sì/no.
|
||
| 1 | Diametro tubo statore | 70 mm | SÌ |
| 2 | Larghezza tubo statore | 15 mm | SÌ |
| 3 | Numero di assi | 4 minimo | NO |
| 4 | Tolleranza coordinate linea | ±0,01 mm | SÌ |
| 5 | Tolleranza coordinate angolari | ±0,5 minuti d'arco | SÌ |
| 6 | Passo albero | minimo 100 mm | SÌ |
| 7 | Velocità di avvolgimento | 10 – 60 giri/min | SÌ, 350~400 giri/min |
| 8 | Diametro esterno massimo statore | 63 mm | SÌ |
| 9 | Diametro interno statore | nessun limite | >15mm |
| 10 | Lunghezza massima statore con parti frontali | 80 mm minimo | SÌ |
| 11 | Lunghezza minima statore con parti frontali | 15 mm | SÌ |
| 12 | Scanalature statore | nessun limite | NO, 6, 8, 9, 10, 12, 14, 18 scanalature |
| 13 | Larghezza minima scanalatura | 0,8 mm | SÌ |
| 14 | Diametro filo di lavoro | 0,063 – 0,315 mm (doppio) | SÌ |
| 15 | Numero di mandrini | 2 | No, 2 ugelli, 1 mandrino |
| 16 | Numero di tenditori | 2 | SÌ |
| 17 | Modalità di controllo | Laptop con software | NO, PLC e HMI |
| 18 | Alimentazione | 3~380 V (±15%), 50 Hz, 2 kW | NO, 1~220V, 50Hz, 1.5KW |
Domande e Risposte:
1. Quale tipo di avvolgitrice a aghi per statore dovremmo selezionare per il nostro statore?
Avvio, pulsante di emergenza, interruttore Auto/Step per azionare la macchinaLa macchina avvolgitrice a aghi per statore WIND-1B-TSM è molto adatta per l'avvolgimento di motori passo-passo con
8 poli
Avvolgimento macchina, indicizzazione e taglio automatici senza disposizione per un basso tasso di riempimento delle scanalature
La macchina avvolgitrice WIND-1B-TSM con dispositivo di indicizzazione automatica per avvolgimento non disposto e dispositivo a camma oscillante angolare
è molto adatta per avvolgere statori di motori BLDC di grandi e piccole dimensioni, pesanti o leggeri
2. Come si svolge la formazione per l'utilizzo della macchina avvolgitrice per statore?
Sì, la macchina viene accesa dal lato macchina per l'alimentazione e
Per la formazione sulla macchina, di solito inviate un ingegnere presso il nostro stabilimento per l'ispezione prima della consegna,
WIND-1B-TSM non è una macchina complicata, se il vostro ingegnere ha esperienza, allora non è necessario venire e possiamo fornirvi alcuni video per l'utilizzo
Sì, la macchina viene accesa dal lato macchina per l'alimentazione e
Sì, la macchina viene accesa dal lato macchina per l'alimentazione e
La macchina fornita da voi viene accesa e messa in funzione?
Sì, la macchina viene accesa dal lato macchina per l'alimentazione e
Avvio, pulsante di emergenza, interruttore Auto/Step per azionare la macchina
4.
Non ho avvolto uno statore. Perché avete bisogno di uno statore avvolto? Lo statore avvolto può mostrare a Shanghai Wind Automation
il diagramma di avvolgimento che include il modo di avvolgimento, il filo di ponte, il filo terminale,
Se non avete uno statore avvolto, si prega di fornire il disegno di avvolgimento
Di seguito sono riportati i campioni e i disegni necessari per la produzione e la messa in servizio della macchina:
1. Statore pacco lamellare 5 pezzi senza avvolgimento con cappuccio isolante o carta isolante
2. Statore avvolto 1 pezzo
3. Filo di rame 1 rotolo sufficiente per avvolgere 10 statori
4. Disegno delle lamiere dello statore e disegno di avvolgimento
I motori passo-passo dividono una rotazione completa del rotore in un numero di "passi" di uguali dimensioni, offrendo la capacità
di posizionare rapidamente un carico e mantenerlo in uno qualsiasi di questi passi. Noto anche come motori passo-passo o motori a passi,
questi motori DC brushless offrono un posizionamento rapido e preciso e una coppia di mantenimento eccezionale.
La tecnologia passo-passo consente l'uso di un controller ad anello aperto, semplificando la progettazione della macchina e
riducendo il costo totale rispetto a un sistema di servomotori, sono motori passo-passo ad alte prestazioni, brushless, esenti da manutenzione,
che forniscono un controllo del movimento preciso ed estremamente conveniente.
Voi producete il motore passo-passo, Wind Automation fornisce le macchine per la produzione di motori.
Si prega di fare clic sull'immagine sottostante per visualizzare il video
https://vimeo.com/222836366
