Dettagli:
Termini di pagamento e spedizione:
|
Materiale di taglio: | Acciaio al carbonio/acciaio inossidabile | Nome: | Tagliatrice del laser |
---|---|---|---|
Potere massimo del laser: | 500W,750W,1000W,2000W | Lunghezza d'onda del laser: | 1080nm |
pacchetto della macchina: | 4300mm*2150mm*1700mm possono essere inseriti in un 20'GP | Dopo le vendite: | Due anni di garanzia laser |
Evidenziare: | Avvolgimento motore brushless,bobinatrice del motore |

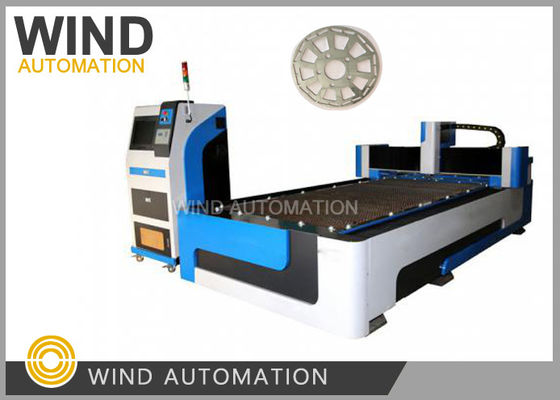

IlMotore elettrico Prototipi Macchina di taglio laser a fibra prima di impilare
Per un nuovo motore elettrico di progettazione, i produttori devono sempre produrre prototipi di diversi pezzi per testare le prestazioni e verificare il parametro della funzione del motore per eseguire una prova.
In questa situazione, il laser cnc industriale per il taglio di fogli di statore è molto adatto per produrre i prototipi con qualsiasi forma!quindi non richiede molto investimento una macchina di taglio laser per i prototipi di motore.
Adottando un laser a fibra di potenza di 500W con tecnologia avanzata internazionale, la macchina di taglio laser a fibra CNC di precisione è un prodotto ad alta tecnologia che integra il taglio laser,macchine di precisione e tecnologia di controllo numerico. È utilizzato principalmente per materiali metallici quali piastre di acciaio al carbonio, piastre di acciaio inossidabile, leghe di alluminio
Caratterizzata da alta velocità, alta precisione, alta efficienza e alte prestazioni, è la macchina di taglio preferita per l'industria di lavorazione dei materiali metallici.
Materiale gestito da C.Macchine per la lavorazione del materiale:
Specialmente utilizzato per il taglio di una varietà di piastre metalliche medie e sottili, taglio di alta qualità 0,5 ~ 10 mm piastra di acciaio al carbonio, 0,5 ~ 4 mm piastra di acciaio inossidabile, taglio piastra di lega di alluminio, piastra galvanizzata,piastra elettrolitica, acciaio al silicio, lega di titanio, lamiera galvanizzata, materiale metallico ecc.
Vantaggi della macchina da taglio laser
1. basso costo, basso consumo di energia, può soffiare aria per tagliare varie lamiere metalliche,
Il costo di produzione è di circa 2,2$~3,7$/ora.
2. Alta velocità di taglio ed efficienza, può tagliare 30 metri/minuto
3. Buona qualità, deformazione ridotta, aspetto piatto e bella manipolazione
4Il servomotore e il meccanismo di trasmissione di guida garantiscono un'elevata precisione di taglio
5. Con software professionale, è possibile progettare tutti i tipi di grafica o testi per istantaneo
elaborazione, elaborazione flessibile, funzionamento semplice e conveniente.
6Alta stabilità, utilizzando il laser a fibra importato al mondo, prestazioni stabili,
vita dei componenti critici fino a 100.000 ore, senza manutenzione del laser.
7- costi di manutenzione molto bassi, nessun gas di lavoro laser, trasmissione a fibra,
non è necessario avere lenti riflettenti, può risparmiare molti costi di manutenzione.
8. Il prodotto è facile da usare e da mantenere, e la fibra ottica è trasmessa
senza regolare il percorso ottico.
Dati tecnici
Articolo tecnico | Dati tecnici |
lunghezza d'onda del laser | 1080 nm |
Potenza massima del laser | 500 W |
Frequenza di impulso | 1~500 Hz regolabile continuamente |
Posizionamento mirato | Luce rossa indica |
Tavola di lavoro | 3000 mm*1500 mm |
Accuratezza del posizionamento ripetuto dell'asse X/Y | ± 0,05 mm |
Supporto di formato grafico | DXF,etc. ((Auto CAD, CorelDraw software) |
Consumo di energia dell'intera macchina | ≤ 8 kW |
Fornitore di alimentazione | 3 fase 380V,50Hz,60A |
Dimensione ((L×W×H) | 5000 mm × 2350 mm × 1800 mm |
Peso | 2800 kg |
Dati di taglio
Dati di taglio di 500 W | |||||
Materiale | Spessore | Velocità ((m/min) | Pressione (MPA) | Gas | Altezza di taglio |
Acciaio inossidabile | 0.5 | > 18 | 1 | N2 | 0.6 |
1 | 8.4 ~ 12 | > 1.1 | N2 | 0.6 | |
2 | 1.8~2.4 | > 1.8 | N2 | 0.6 | |
3 | 0.84 ~ 1.2 | > 2.0 | N3 | 0.6 | |
Acciaio al carbonio | 1 | 8.4 ~ 12 | 1 | O2 | 1 |
2 | Tre o quattro.2 | 0.6~0.8 | O2 | 1 | |
3 | 1.5~2.1 | 0.25 a 0.4 | O2 | 1 | |
4 | 1.2~1.5 | 0.15 ~ 0.2 | O2 | 1 | |
5 | 0.9~1.2 | 0.15 ~ 0.2 | O2 | 1 | |
6 | 0.72 ~ 0.96 | 0.1~0.2 | O2 | 1 |
Macchine da taglio Parti principali Marca
- No, no. | Nome | Specificità | Quoti | Marchio |
1 | Laser | Laser da 500 W | 1pc | Ruike |
2 | Testa di taglio | Testa di taglio laser a fibra | 1pc |
Strumenti per il raggio svizzeri
|
3 |
Corpo della macchina |
Struttura in acciaio per portiere ad alta resistenza (elaborazione con macchine di fresatura a portale di precisione) |
1pc |
Auto-sviluppato |
4 | Fascio motore | 1pc | Aluminio spaziale auto-sviluppato | |
5 | Scudo corazzato in acciaio inossidabile | 1pc | Auto-sviluppato | |
6 | Parte elettrica | 1pc | Schneider | |
7 | Rack a elica di precisione (asse X, asse Y) | 2 pezzi | Taiwan YYC | |
8 | Guida lineare (asse X*2, asse Y*2, asse Z*2) | 3 pezzi | Taiwan HIWIN | |
9 | Servomotore (asse Y * 2, asse X, asse Z) | 4 pezzi | Yaskawa | |
10 | Reduttore di precisione (asse Y * 2, asse X) | 3 pezzi | Shimpo | |
11 | Valvola proporzionale | 1pc | SMC | |
12 | Frigoriferi di precisione | 1pc | Lingke | |
13 | Raccolta dei materiali | 1pc | Auto-sviluppato | |
14 | Circuito di gas | 1pc | Percorso di doppio gas ad alta pressione | |
15 | Linea di traino ad alta velocità | 3 pezzi | Yanshan | |
16 | Chassis di controllo industriale | 1pc | Controllo industriale di Taiwan | |
17 | Slitta di sollevamento di precisione dell'asse Z | 1pc | Auto-sviluppato | |
18 | Pompa di olio lubrificante automatica | 1pc | Taiwan Dongtai | |
19 | Soppiattori di polvere fumante | 1pc | Zhiou. | |
20 | Climatizzatore per gabinetti | 1pc | Auto-sviluppato | |
21 | alimentazione regolata | 1pc | Leilang | |
23 |
Sistema CNC |
Sistema CNC | 1pc |
Fscut |
24 | software di taglio | 1pc | ||
25 | Regolare di altezza dell'induttanza della capacità | 1pc | ||
26 | Controller portatile senza fili | 1pc |
