Ventilatore di soffitto ad ago per avvolgimento motore Avvolgitore per la produzione di prototipi Statori
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Applicazione: | Motore a passo, motore a corrente continua senza spazzole, statore, motore del ventilatore | Prototipi statore: | Utilizzare in laboratorio pilota per la produzione di prototipi di statori. |
|---|---|---|---|
| Posto di lavoro: | Posto fisso | Velocità di avvolgimento: | 300 RPM a 500 RPM in base al calibro del filo |
| Di tipo automatico: | Avvolgimento automatico, indicizzazione automatica | Colore della macchina: | Bianco o richiesto per cliente |
| Palle di muti: | 6poli, 8poli, 9poli, 10poli, 12poli, 14poli, 18poli | Dopo le vendite: | Ingegneri disponibili per il servizio di macchine all'estero |
| Evidenziare: | apparecchiatura per avvolgimento di volanti,Avvolgimento motore brushless |
||

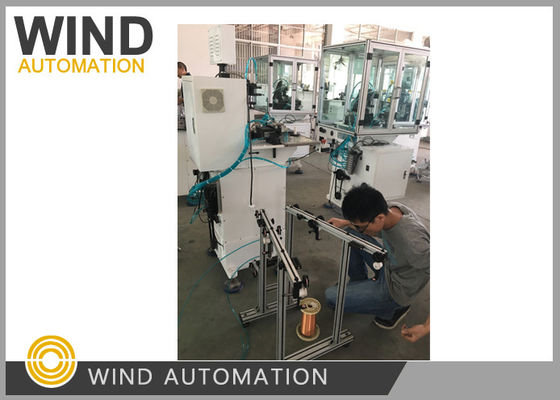

Macchina di avvolgimento ad ago utilizzata in laboratorio per la produzione di prototipi di statori WIND-1-TSM
Applicazione:
La WIND-1-TSM è una macchina di bobinaggio a aghi di statore interno di base da utilizzare in laboratorio per la produzione di
- prototipi di statori a 6 poli, 8 poli, 9 poli, 10 poli, 12 poli, 14 poli, 18 poli, quali:
Motore a passo, motore a corrente continua senza spazzole, statore.
Vantaggi competitivi:
1. Facile da cambiare attrezzatura per tipi di statori, dispositivo di base e intelligente per avvolgimento ago uno slot per uno
2. Può gestire grandi e piccoli statori BLDC multipole con Min. apertura slot dimensione 1 mm
3. per le macchine di innesco dello statore di tipo WIND-1-TSM,
lo statore a 6 poli, 8 poli e 9 poli può utilizzare la stessa bobina cambiando gli utensili,
lo statore con 10poli, 12poli, 14poli può utilizzare la stessa macchina di avvolgimento cambiando gli attrezzi
4. Molto adatto per i produttori di motori BLDC che possono investire per prodotti di piccole quantità
Specifica tecnica del giratore dell'ago:
Diametro del filo: 0,08 ~ 1,20 mm
Girata n. 0-99999
ID dello statore:9~65mm Altezza della pila:7-115mm
Stator Min Dimensione della fessura: 1 mm
Dimensione del boccaglio dell' ago:3*0,35*8,5 mm
Opzione di funzionamento: a passo/automatico
Poli di statore: 6 poli, 8 poli, 9 poli, 10 poli, 12 poli, 14 poli, 18 poli (Customizzato)
Pressione dell'aria:0.5~0.7MPa Potenza:1KW, AC220V 50/60Hz
Peso: circa 350 kg Dimensione: 1600 (L) x 900 (W) x 1450 (H) mm
Produttività: per apertura dello statore dello slot 1 mm, suggerire una velocità inferiore a 350 giri al minuto
Domanda e risposta:
1.Quale tipo di avvolgimento dell'ago dello statore sceglieremo per lo statore?
La macchina WIND-1-TSM è ampiamente utilizzata per 6 poli, 8 poli, 9 poli, 10 poli, 12 poli, 14 poli e
18 poli
Motore passo a passo e motore BLDC monofase o trifase
Macchina Avvolgimento, indicizzazione e taglio automatico senza arraying per la velocità di riempimento degli slot non alto statore
La macchina di avvolgimento WIND-1-TSM con avvolgimento senza dispositivo di indicizzazione automaticae swing angolare
Dispositivo cam è molto adatto per avvolgere fili grandi e piccoli, sollevare o leggeroStati di motori BLDC
2. Come va l'addestramento per usare la macchina di avvolgimento dello statore?
Per l'addestramento delle macchine, di solito si manda un ingegnere alla nostra fabbrica per ispezionare prima della consegna,
WIND-1-TSM non è una macchina complicata, se il tuo ingegnere ha esperienza allora non hai bisogno di
Vieni e possiamo fare qualche video per operarti.
3.La macchina da voi è accesa e messa in funzione?
Sì, la macchina è accesa dal lato della macchina per alimentare la macchina e
Avvio, pulsante di emergenza, cambio automatico/passo per azionare la macchina
4.Non ho lo statore per ferite.
Lo statore della ferita può mostrare Shanghai Wind Automation
il diagramma di avvolgimento che comprende il percorso di avvolgimento, il filo ponte, il filo terminale
Se non si dispone di statore ferita, si prega di fornire disegno avvolgimento
Per la fabbricazione e la messa in servizio delle macchine sono necessari i seguenti campioni e disegni:
1- Stator stack 5pcs senza avvolgimento con tappo isolante o carta isolante
2. statore della ferita 1pc
3. filo di rame 1 rotolo sufficiente per avvolgere 10 statori
4Disegno per la laminazione dello statore e disegno per l'avvolgimento
Clicca sull'immagine qui sotto per vedere il video
