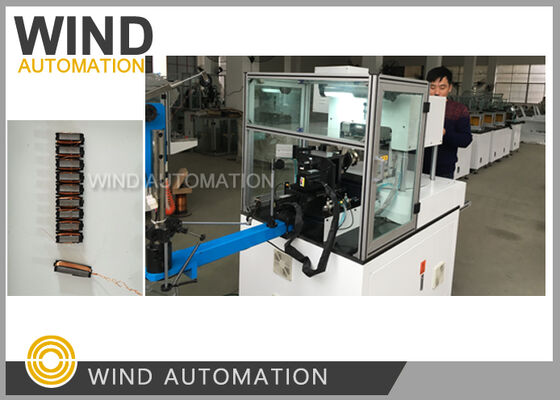

Segmenti Stator Winding Machine per EPS Hybrid Vehicle Auto Motor Winder
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Condizione: | Nuovo | Certificato: | Parti principali CE |
|---|---|---|---|
| Stazione di lavoro: | Stazione singola con due teste di rotazione | Tipo di automazione: | Completamente automatico |
| Colore macchina: | Bianco o per cliente requisito | Post-vendita: | Ingegneri disponibili per la manutenzione dei macchinari all'estero |
| Evidenziare: | apparecchiatura per avvolgimento di volanti,bobinatrice del motore |
||
Macchina Avvolgitrice per Avvolgimenti Statore a Segmenti per Motore Auto Ibrido EPS WIND-2-TDS
Applicazione:
Alto Tasso di Riempimento delle Fessure
Vantaggi:
1. Design giapponese, Made in China
2. Avvolgimento con volano Veloce
3. Disposizione del filo ordinata e precisa
4. Due teste assicurano che il carico/scarico non influisca sull'avvolgimento
Dati Tecnici:
Diametro del filo: 0.15~1.5mm
ID statore: 15~260mm
Altezza pila statore: 7~60mm
Numero di spire: 0~99999
Velocità di avvolgimento: 0~1500rpm
Modalità: Passo/Auto
Alimentazione pneumatica: 5~7KG/cm2
Potenza macchina: 2.5KW
1 fase AC 220V 50~60Hz
Peso: circa 600KGS
Dimensioni: 1150*2350*1500mm
Configurazione Principale:
|
Sistema di controllo |
Sistema CNC Taiwan Hust H6D o PLC
|
|
Sistema servo |
Sistema servo Taiwan Delta
|
|
Sistema pneumatico |
Cilindro Airtac
|
La maggior parte dei primi motori EPS utilizzava motori a spazzole. Con l'avanzamento della tecnologia, sempre più
produttori di motori utilizzano motori brushless più avanzati e affidabili. Tuttavia, il motore brushless
presenta una grande difficoltà nella produzione dello statore. Per garantire la circolarità del diametro interno dello
statore e contemporaneamente aumentare il tasso di riempimento delle fessure dell'avvolgimento, il nucleo dello statore del
blocco del nucleo a segmenti diventa un processo necessario per quasi tutti i produttori di motori EPS brushless.
La foto seguente mostra una breve descrizione del processo di produzione dello statore del motore brushless EPS
Lo statore del motore prodotto tramite il processo a segmenti ha un'eccellente consistenza e precisione del prodotto.
Nelle applicazioni di produzione di massa effettive, la rotondità del cerchio interno può essere controllata
a 0.03 mm o meno. Allo stesso tempo, a causa del metodo di avvolgimento diretto, l'equilibrio della resistenza e
dell'induttanza di ogni avvolgimento del motore è controllato a un livello eccellente. L'alta qualità dello
statore determina le eccellenti prestazioni del motore EPS in termini di tempo di risposta, così come
coppia di cogging e ripple di coppia. La tecnologia dello statore a segmenti sta diventando la corrente principale del processo di produzione di motori di alta precisione.
Fare clic sull'immagine sottostante per visualizzare il video
