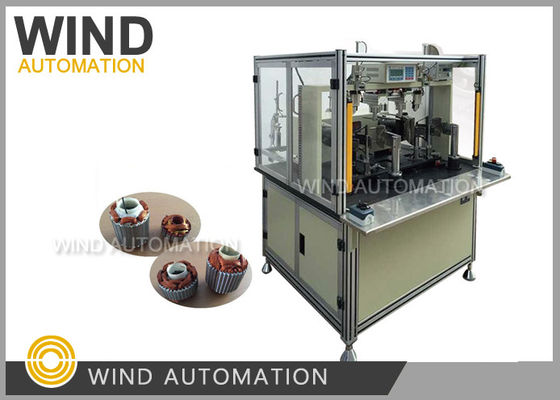

Ventilatore di soffitto completamente automatico Stator Avvolgitore per OD inferiore a 110 Altezza 70 mm
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Condizione: | Nuovo | Certificato: | CE |
|---|---|---|---|
| Posto di lavoro: | Doppia Stazione | Velocità di avvolgimento: | Max. 1500RPM secondo Wire Gauge |
| Intervallo di dimensioni dello statore: | Altezza massima della pila di laminazione 70 mm (2.76') OD 110 mm (4.33') | Colore della macchina: | Bianco o richiesto per cliente |
| Di tipo automatico: | Completamente automatico | Dopo le vendite: | Ingegneri disponibili per il servizio di macchine all'estero |
| Evidenziare: | apparecchiatura per avvolgimento di volanti,Avvolgimento motore brushless |
||
Ventilatore di soffitto completamente automatico Stator Avvolgitore per OD inferiore a 110 Altezza 70 mm WIND-8002D
Applicazione:
Statore del motore del ventilatore, Ventilatore del soffitto, rotore esterno, generatore a frequenza variabile
Vantaggi:
|
Ampia applicazione |
Clamping, avvolgimento, arrarying, indicizzazione e taglio sono completamente automatico
Il blocco, il taglio, l'arrangiamento e l'indicizzazione sono controllati da un motore passo a passo.
L'avvolgimento è controllato da:Motore di controllo dell'inverter
|
|
Dimensione dello statore |
Soprattutto adatto per gli statori OD inferiori a 110 mm e altezza inferiore a 70 mm
|
|
Motore del ventilatore alternativo |
2 poli, 4 poli, 6 poli
|
Parametro:
Diametro del filo 0,10 ~ 0,70 mm
Strato del mandrino di arrangiamento: 100 mm
Diametro del volante: 200 mm
RPM Max 1500RPM
Voltaggio 220V/50Hz, o personalizzare
Potenza CA 1,5 kW
Peso: 350 kg
Dimensione 1800 mm*1250 mm*1650 mm
Suggerimento:
per gli statori con diametro esterno inferiore a 110 mm e altezza inferiore a 70 mm,
è una buona scelta in un'azione completamente automatizzata
Questa è una macchina di avvolgimento completamente automatica dello statore del rotore esterno,
Per i soliti statori ventilatori 24 slot 2poli, 4poli, 6poli Motore statore avvolgimento rotore esterno,
la capacità di produzione è di circa 220 pcs al giorno con WIND AUTOMATION due stazioni di lavoro stator Winder WIND-8002D,
La velocità di avvolgimento normale è di circa 1200 giri al minuto.
In ogni caso la capacità di produzione non è solo correlata alla velocità di avvolgimento,
ma anche la velocità di indicizzazione, la velocità che il tuo operatore mette sugli insulti,
Secondo l'esperienza dei costruttori di motori,
si può avere 2 operatori che lavorano insieme per migliorare l'efficienza di avvolgimento della macchina,
Inoltre, per lo statore con altezza di impilazione diversa, l'utensile deve essere cambiato,
Per la fabbricazione e la messa in servizio delle macchine sono necessari i seguenti campioni e disegni:
1- Stator stack 5pcs senza avvolgimento
2. statore della ferita 1pc
3. filo di rame 1 rotolo sufficiente per avvolgere 10 statori
4Disegno per la laminazione dello statore e disegno per l'avvolgimento
