Dettagli:
Termini di pagamento e spedizione:
|
Tipo dell'armatura: | Ad uncino | Fabbricazione dell'armatura: | Strumento elettrico, miscelatore, aspirapolvere, pompa d'olio automobile |
---|---|---|---|
Scanalature dell'armatura: | Doppio volantino Slots pari che coprono 12 slot, 16 slot, 24 slot, 28 slot, 36 slot | Tipo d'avvolgimento: | Non avvolgimento delle onde |
Interfaccia uomo/macchina: | Diagnosticare Mostra sullo schermo | Metodo di operazione: | Step, Auto, JOG |
Evidenziare: | macchine per avvolgimento del rotore,Macchina d'equilibratura dinamica |
Due volanti completamente automatici per il ripiegamento di giri di giri per motore WIND-STR
Applicazione:
Questo avvolgitore di armatura WIND-STR è un veloce volante bobina avvolgente macchina per la produzione di massa del motore
fabbricazione di armature per commutatori a gancio, miscelatori, aspirapolvere, martelli, utensili elettrici...
Principio di funzionamento:
Questa avvolgente completamente automatica WIND-STR adatta la struttura a doppio volante,2 pezziMil suo nomeservo
motor drive i due volanti rotazione, e 1pc Mitubishi indicizzazione servo motore assicurarsi la precisione
indicizzazione.
Durante il lavoro, la pila di armatura è strettamente fissata da due attrezzi di avvolgimento a sinistra e a destra e dall'albero
Quando i volantini sono in funzione, il filo passa attraverso il supporto del filo, il dispositivo di tensione poi entra
Fuso cavo, esce dalla ruota scorrevole del filo, poi il filo scivola nella fessura dell'armatura attraverso il volante
Dopo questo passaggio, inserire l'armatura nella fessura per fare l'avvolgimento.

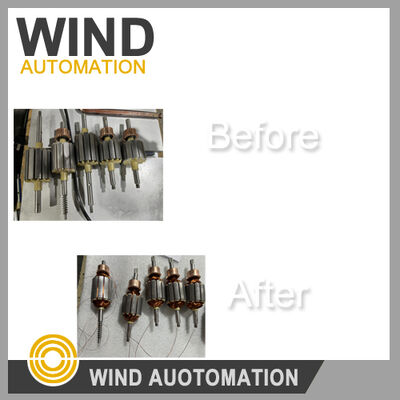

Armatura doppia volante avvolgente macchina WIND-STR prende conduttori da due rulli separati di filo
Una volta fatto con il numero corretto di giri e collegato a
il rispettivo gancio del commutatore, l'armatura viene indicizzata automaticamente alla prossima coppia di slot da essere
ferita.
Vantaggi:
1Pazzesco.Veloce, in condizioni normali può vento a velocità 1000 ~ 1500rpm, ottenere un pezzo di armatura ferita in
23 anni
2. Il parametro di avvolgimento può essere impostato sullo schermo touch per diversi armature, facile funzionamento
come 12 slot, 24 ganci
12 slot, 12 slot
Rapidi dettagli:
Requisito di fabbricazione dell'avvolgimento dell'armatura |
Disegno di laminazione dell'armatura, diagramma di avvolgimento
|
Applicazione di avvolgitore di armatura |
Motore per auto, motore per auto, motore per asciugamani, motore per miscelatori
|
Tipo di commutatore dell'armatura |
Armature di tipo gancio, non a fessura
|
Dati dei parametri:
Intervallo di diametro del filo: 0,16-1,2 mm
Diametro dell'armatura: 20~85 mm
Lunghezza della pila: 10~70 mm
Diametro dell'albero: 3~15 mm
Lunghezza dell'albero: inferiore a 250 mm
Armature Slot: anche slot
Numero di curva: 0~9999
Diametro del commutatore: 8~40 mm
Velocità di avvolgimento: 0~2500 giri/min
Potenza del motore di avvolgimento: 1,5KWX2
Velocità di rilevamento dell'angolo: 0~3000 giri/min
Potenza del motore di rilevamento dell'angolo: 0,75KWX1
Pressione di alimentazione dell'aria: 4~6 Kg/cm2
Potenza totale della macchina: 4,0 kW
Tensione: AC trifase 380V 50/60 Hz
Peso: 1250 kg
Dimensione: 2000 ((lunghezza) X1000 ((larghezza) X1800 ((altezza) mm
La dimensione del pacchetto 1800*1510*1920mm è di circa 5,2 CBM
Codice SA: 8479811000
Parti principali:
Giappone Mitsubishi PLC
Giappone Mitsubishi o sistema di controllo del servomotore Panasonic
5.7 sistema touch screen colorato
Silindro SMC
